首页 > 器件 > 模拟链路 > OPA699

OPA699

OPA699
基本信息
描述

OPA699是一款宽带电压反馈运算放大器,提供双极性输出电压限制,稳定增益+4。当两个缓冲限制电压试图超出这些限制时,它会控制输出。这种新的输出限制架构将限幅器偏移误差保持在±10mV。运算放大器线性工作在极限范围20mV以内。 窄非线性范围和低限制偏移的组合允许将限制电压设置在所需线性输出范围的100mV内。从限制中快速恢复1ns可确保过载信号对信号通道是透明的。与输入相比,在输出端实现限制功能可为任何增益提供指定的限制精度,并允许OPA699用于所有标准运算放大器应用。 非线性模拟信号处理电路将受益于OPA699从线性操作到输出限制的急剧转变。快速恢复时间支持高速应用。

器件类别:宽带高增益限压放大器
产品图片

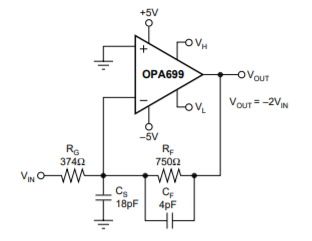

产品结构框图
产品特性

+ 高线性近极限 + 过度快速恢复:1ns + 限制电压精度:±10mV + -3dB BANDWIDTH(G = +6):260MHz + GAIN BANDWIDTH产品:1000MHz + 稳定G + 4V / V. + SLEW RATE:1400V /μs + ±5V和+ 5V供电操作 + 低增益版本:OPA698

主要参数

1. 总供电电压(最小值) 2. 总供电电压(最大值) 3. GBW(典型值)(MHz) 4. Slew rate (Typ) (V/us) 5. Rail-to-rail 6. Vos (offset voltage @ 25 C) (Max) (mV) 7. Iq per channel (Typ) (mA) 8. Vn at 1 kHz (Typ) (nV/rtHz) 9. Rating 10. Operating temperature range (C) 11. Package Group 12. Package size: mm2:W x L (PKG) 13. Input bias current (Max) (pA) 14. CMRR (Typ) (dB) 15. Output current (Typ) (mA) 16. Architecture

产品应用

● TRANSIMPEDANCE WITH FAST OVERDRIVE RECOVERY ● FAST LIMITING ADC INPUT DRIVER ● LOW PROP DELAY COMPARATOR ● NONLINEAR ANALOG SIGNAL PROCESSING ● DIFFERENCE AMPLIFIER ● IF LIMITING AMPLIFIER ● OPA689 UPGRADE

资源链接
视频课程
讲师名字: 加利福尼亚大学伯克利分校公开课
视频平台:网易公开课
讲师名字 麻省理工公开课
视频平台:网易公开课
其它技术交流渠道
公众号:电子工程专辑
设计工具
设计参考
参考设计
参考设计简述

这一经过验证的参考设计概述了如何实现基于 SiC 的三级三相直流/交流并网逆变器级。50kHz 的较高开关频率降低了滤波器设计的磁性元件尺寸,并因此提高了功率密度。通过使用可降低开关损耗的 SiC MOSFET,可确保高达 1000V 的更高直流总线电压和更低的开关损耗,实现 99% 的峰值效率。此设计可配置为两级或三级逆变器。

系统框图
PCB布局图
成品图片(图片/链接)
评估板信息
评估板型号DEM-OPA-SO-1A
评估板图片
评估板介绍

DEM-OPA-SO-1A演示夹具是一种通用的,未填充的印刷电路板(PCB) 采用SO-8封装的单运算放大器。 图1显示了由此支持的封装引脚 PCB。

相关器件
OPA699ID
OPA699IDG4
OPA699IDR
