OPA847

OPA847
基本信息
描述:具有关断状态的宽带超低噪声电压反馈运算放大器
厂商:TEXAS INSTRUMENTS
器件类别
放大器
产品图片
产品特性

OPA847将极高的增益带宽和大信号性能与超低输入噪声电压(0.85nV /√Hz)相结合,同时仅使用18mA电源电流。在节能至关重要的情况下,OPA847还包括一个可选的电源关闭引脚,当拉低时,禁用放大器并将电源电流降至<上电值的<1%。该可选功能可以保持断开状态,以确保在不需要断电时正常的放大器操作。 低输入电压和电流噪声以及3.9GHz增益带宽产品的组合使OPA847成为宽带互阻应用的理想放大器。作为电压增益级,OPA847针对+ 20V / V增益下的平坦频率响应进行了优化,并且可以稳定至低至+ 12V / V的增益。新的外部补偿技术使OPA847可用于任何反相增益,并具有出色的频率响应控制。在差分模数转换器(ADC)接口应用中使用这种技术,如下所示,可以提供最高动态范围接口之一。

主要参数

* HIGH GAIN BANDWIDTH:3.9GHz * 低输入电压噪声:0.85nV /√Hz * 极低的失真:-105dBc(5MHz) * 高转速:950V /μs * 高直流精度:VIO <±100μV * 低电源电流:18.1mA * 低关机功率:2mW * 增益稳定≥12

产品应用

* 高动态范围的adc前置放大器 * 低噪声,宽带,跨阻抗放大器 * 宽带高增益放大器 * 低噪声差分接收器 * 超声波放大器 * 改进了OPA687,CLC425和LMH6624的升级

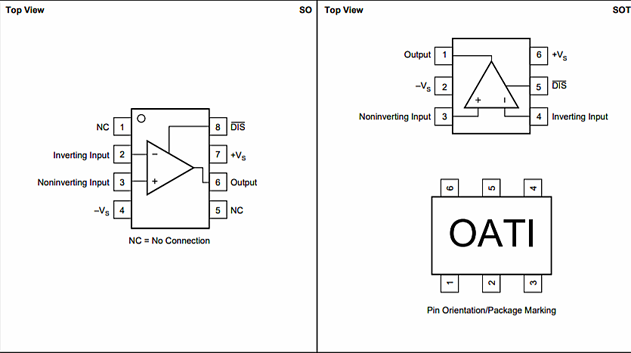

管脚排列

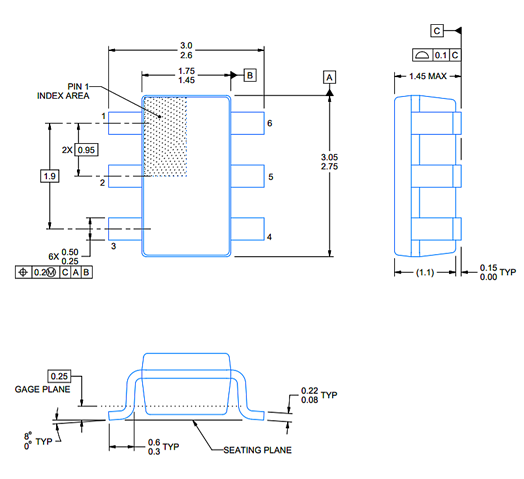

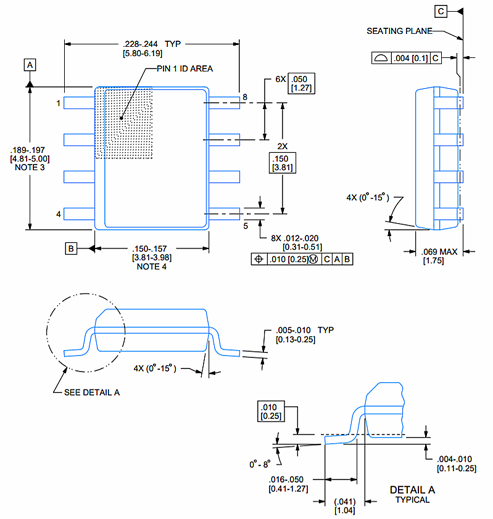

封装
封装1
封装2
设计工具
设计参考
参考设计简述

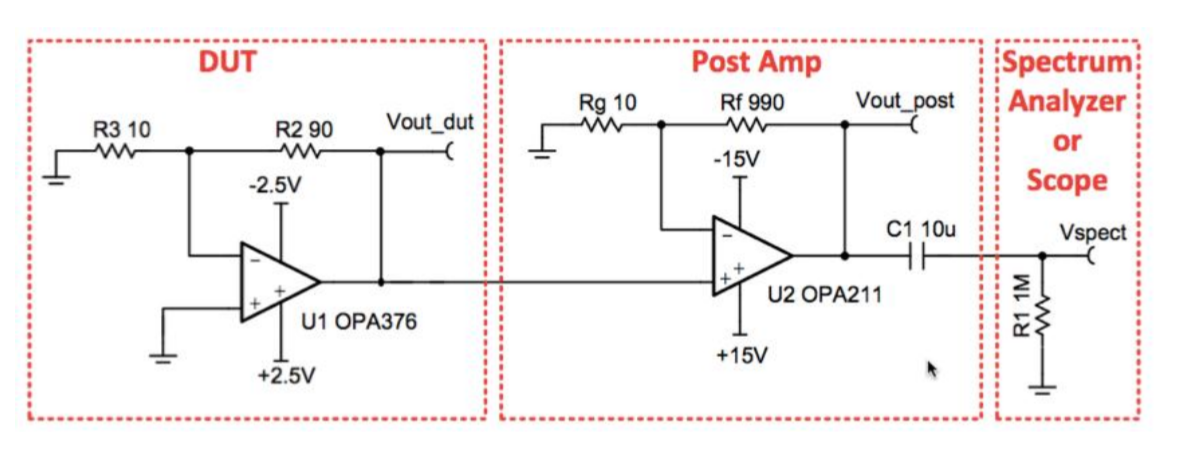

在某些情况下,范围或频谱分析仪没有测量极小噪声等级所需的范围。 此噪声测量后置放大器会增大所测试器件 (DUT) 的输出噪声以允许使用标准测试设备进行测量。此电路的关键要求是其具有低本底噪声和足够带宽以区分大多数器件。

评估板信息
评估板1
评估板型号:DEM-OPA-SO-1B
评估板介绍

采用非反相配置的DEM-OPA-SO-1B演示夹具可帮助设计人员评估TI单个高速宽带运算放大器的工作和性能。这种未填充的PC板与8引脚SOIC(D)封装的产品兼容。

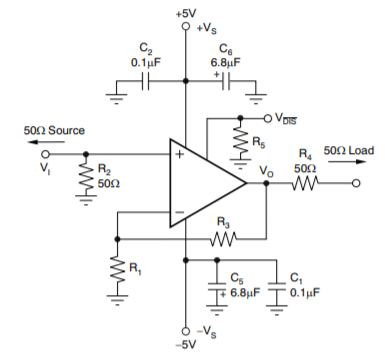

原理图
评估板2
评估板型号:DEM-OPA-SOT-1B
评估板介绍

采用非反相配置的DEM-OPA-SOT-1B演示夹具可帮助设计人员评估TI单个高速宽带运算放大器的工作和性能。这种未填充的PC板与SOT23(DBV)封装中提供的产品兼容。

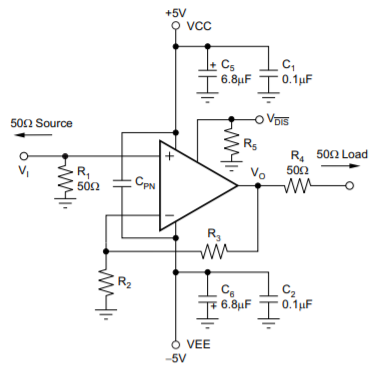

原理图
