OPA690

OPA690
基本信息
描述:具有禁用功能的宽带电压反馈运算放大器
器件类别:放大器
产品图片
引脚图
产品结构框图
产品特性

OPA690设备代表了在单位增益稳定、电压反馈运算放大器方面的重大进步。一种新的内部架构提供了以前只能在宽带、电流反馈运算放大器中找到的转换速率和全功率带宽。一个新的输出级架构以最小的净空要求提供高电流。这些因素结合在一起,形成了独特的单电源操作。使用一个单一的5-V电源,OPA690可以提供1-V到4-V输出摆幅,超过150毫安驱动电流和150 MHz带宽。这种功能的组合使OPA690成为一个理想的RGB线路驱动器或单电源模数转换器(ADC)输入驱动器。 OPA690的低5.5 ma供电电流在25℃下精确调整。这种修剪,连同低温漂移,提供比竞争产品更低的最大供应电流。使用可选的禁用控制销可以进一步降低系统电源。打开这个禁用针,或把它拿高,操作OPA690正常。如果拉低,OPA690电源电流下降到低于100µA同时输出到高阻抗状态。此功能可用于节省电能。

主要参数

* 灵活的输送范围: * 单电源:+5V到+12V * 双电源:±2.5Vto±5V * 单位增益稳定:500MHz(G=1) * 高输出电流:190mA * 输出电压摆幅:±4V * 高转换速率:1800v/μs * 低电源电流:5.5mA * 低电源电流:100μA * 带宽+5v运放:200MHz(G=2)

产品应用

* 视频线路驱动器 * xDSL线路驱动程序和接收器 * 高速成像渠道 * ADC缓冲区 * 便携式仪器 * 互阻抗放大器 * 主动式滤波器

封装

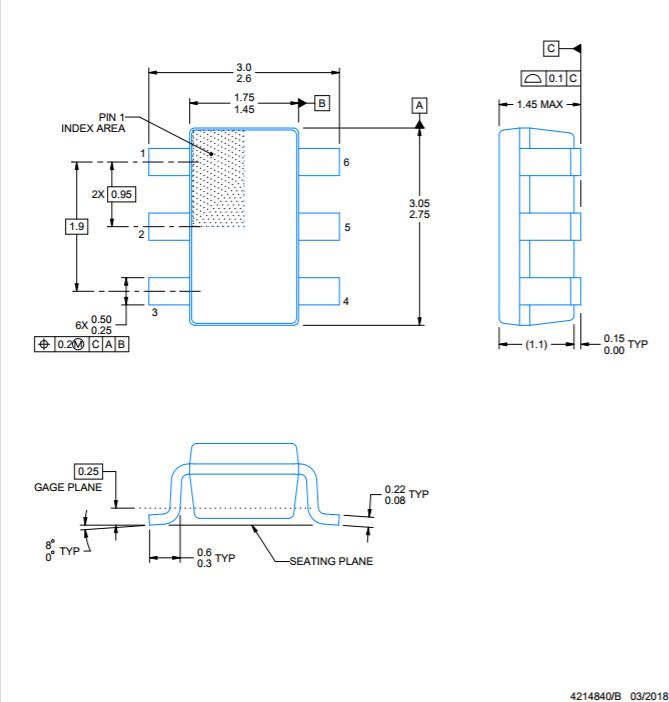

SOT-23 (DBV)

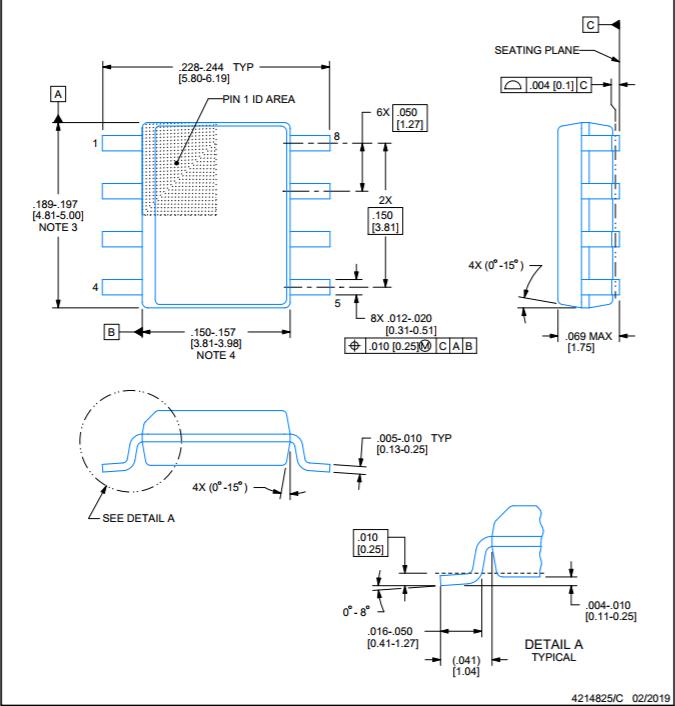

SOIC (D)
设计工具
评估板信息
评估板型号:ADS8168EVM-PDK

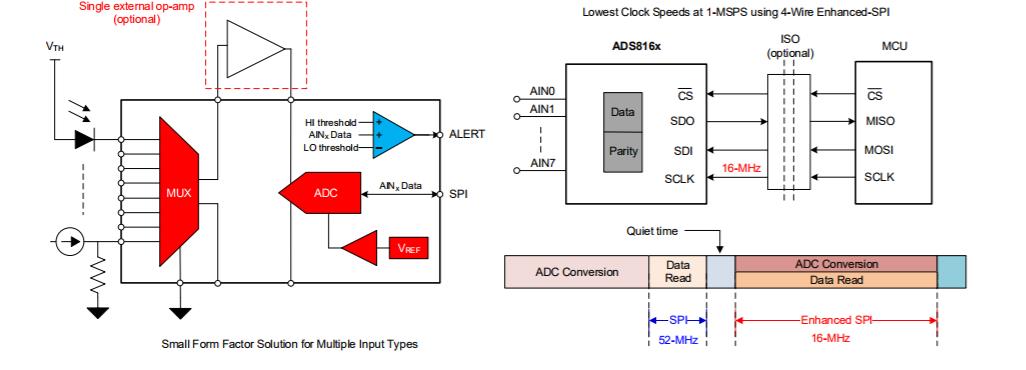

评估板图片
评估板介绍

### 描述 ADS8168 评估模块 (EVM) 性能演示套件 (PDK) 是一个用于评估 ADS8168 逐次逼近型寄存器 (SAR) 模数转换器 (ADC) 性能的平台。ADS8168EVM-PDK 包括 ADS8168EVM 板、精密主机接口 (PHI) 控制器板和随附的计算机软件,借助此软件,用户便可通过通用串行总线 (USB) 与 ADC 进行通信,并可采集数据和进行数据分析。 ### 特性 * 包含对 ADS8168 ADC 进行诊断测试以及准确的性能评估所需的硬件和软件 无需外部电源 * 交货时随带 PHI 控制器,可方便地通过 USB 2.0(或更高版本)连接至 ADS8168EVM,以实现电力输送以及数字输入/输出 * 适用于 Microsoft® Windows® 7/8/10 操作系统的易用评估软件 * 软件套件包含可用于以下方面的图形工具: 数据采集 光谱分析 输出代码直方图生成 线性分析

原理图

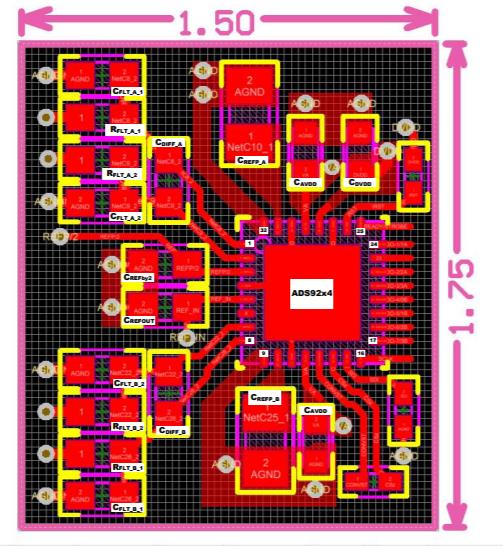

pcb板图
评估板信息
评估板型号:ADS9224REVM-PDK

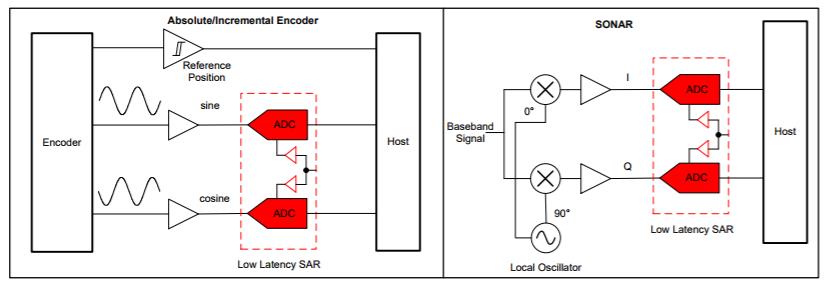

评估板图片
评估板介绍

### 描述 ADS9224R 评估模块 (EVM) 性能演示套件 (PDK) 是一个用于评估 ADS9224R 逐次逼近型寄存器 (SAR) 模数转换器 (ADC) 性能的平台,该模数转换器是一款全差动输入、16 位、3MSPS 器件。ADS9224REVM-PDK 包括 ADS9224REVM 板和精密主机接口 (PHI) 控制器板,借助该控制器版,随附的计算机软件可以通过通用串行总线 (USB) 与 ADC 通信,从而进行数据采集和分析。 ### 特性 * 包括对 ADS9224R ADC 进行诊断测试以及精确性能评估所需的硬件和软件 USB 供电,无需外部电源 * PHI 控制器提供可通过 USB 2.0(或更高版本)方便地连接至 ADS9224R ADC 的通信接口,以实现电力输送以及数字输入/输出 * 适用于 Microsoft® Windows® 7/8/10 操作系统的易用评估软件 * 软件套件包含可用于以下方面的图形工具: 数据采集 直方图分析 光谱分析 线性分析 基准稳定分析

原理图

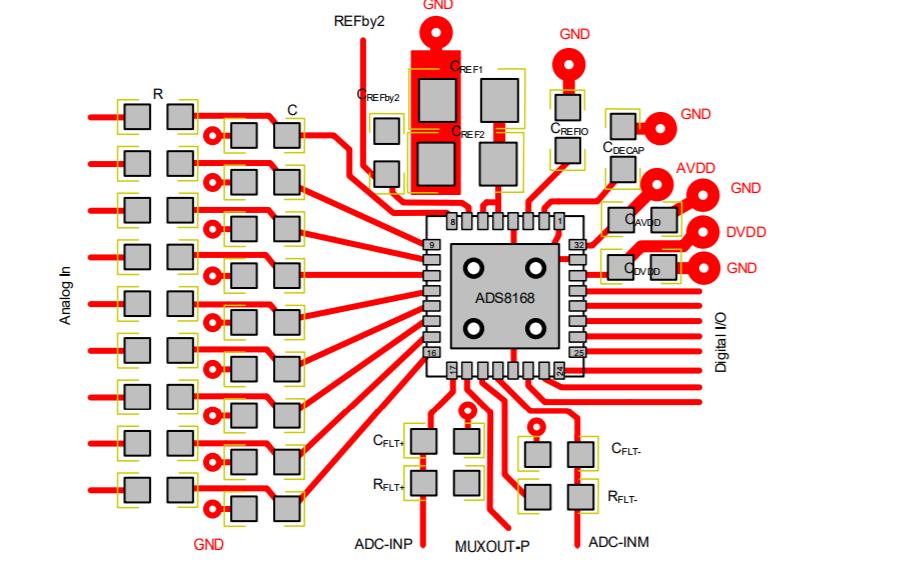

pcb板图
