OPA820

OPA820
基本信息
描述:单位增益稳定低噪声电压反馈运算放大器
器件类别:放大器
产品图片
产品结构框图
产品特性

OPA820器件提供宽带,单位增益稳定的电压反馈放大器,具有极低的输入噪声电压和高输出电流,低5.6 mA电源电流。在单位增益时,OPA820器件提供超过800 MHz的带宽,峰值小于1 dB。 OPA820器件补充了这种高速操作,在低功耗器件中具有出色的DC精度。最差情况下输入失调电压为±750μV,失调电流为±400 nA,可为脉冲放大器应用提供出色的绝对直流精度。 最小输入和输出电压摆幅空间允许OPA820器件采用5 V单电源供电,输出摆幅超过2 V PP 。虽然不是轨到轨(RR)输出,但这种摆幅支持大多数新兴的模数转换器(ADC)输入范围,其功耗和噪声低于典型的RR输出运算放大器。 特别低dG /dP(0.01%或0.03°)支持低成本复合视频线路驱动器应用。现有设计可采用业界标准的引脚排列,8引脚SOIC封装,而新兴的高密度便携式应用则可使用5引脚SOT-23。采用SOT封装提供业界最低的热阻抗,以及商用和工业温度范围的完整规格,可在宽温度范围内提供稳定的性能

主要参数

* 高带宽(240 MHz,G = 2) * 高输出电流(±110 mA) * 低输入噪声(2.5 nV /√ Hz ) * 低电源电流(5.6 mA) * 灵活供电电压: * 双±2.5 V至±6 V * 单5 V至12 V * 优秀直流精度: * 最大25°C输入失调电压=±750μV * 最大25°C输入失调电流=±400 nA

产品应用

* 廉价的视频线驱动 * ADC放大器  * 低噪声器  * 有源滤波滤波器  * 便携式检测设备  * 光学通道放大器  * 低功耗、基带放大器  * CCD成像通道放大器

封装

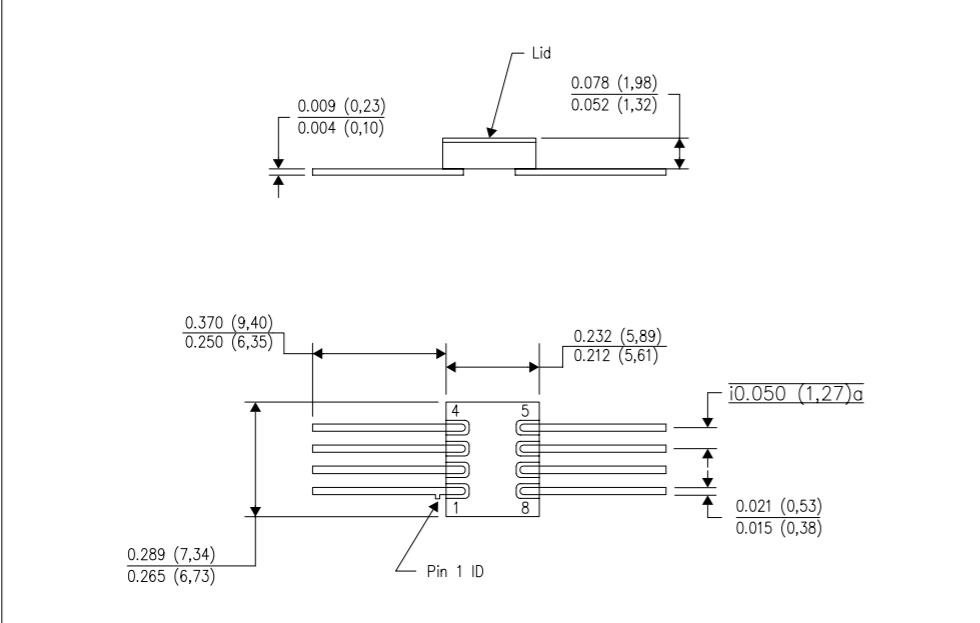

CFP (HKJ)

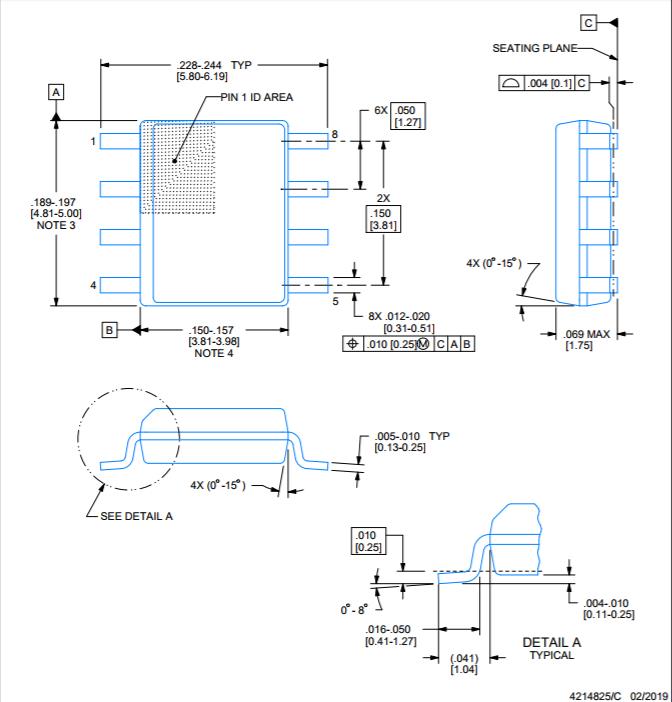

SOIC (D)

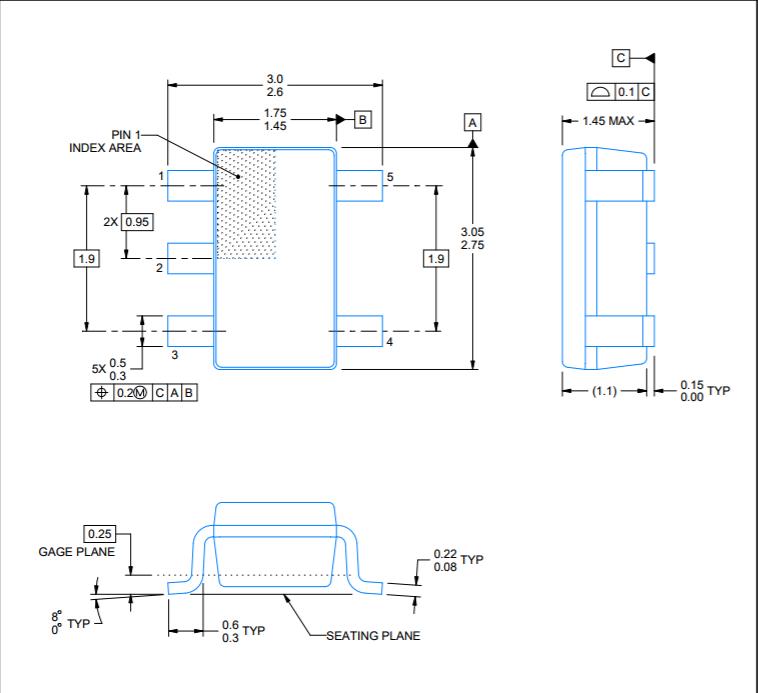

SOT-23 (DBV)
设计工具
评估板信息
评估板型号:DEM-OPA-SO-1A
评估板图片
评估板介绍

DEM-OPA-SO-1A评估板具帮助设计人员评估TI的高速、宽带运算放大器的运行和性能

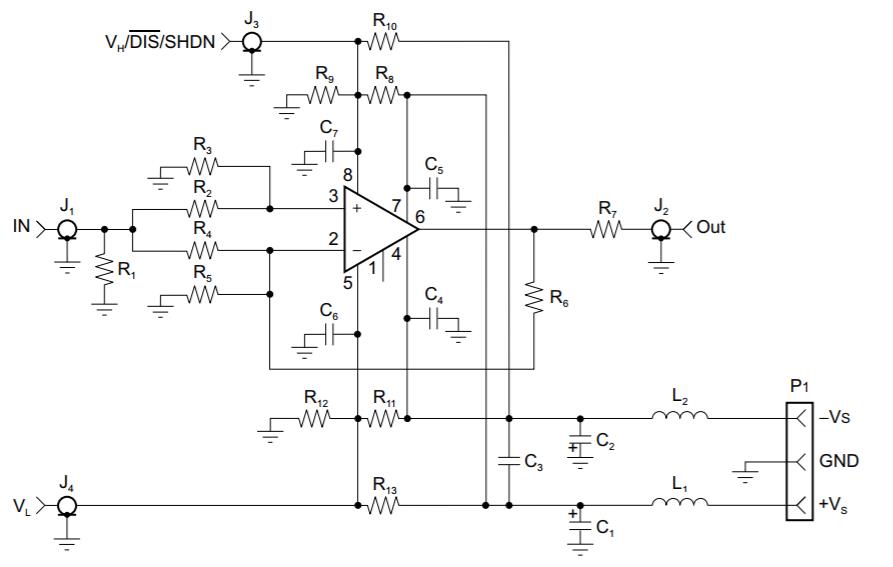

原理图

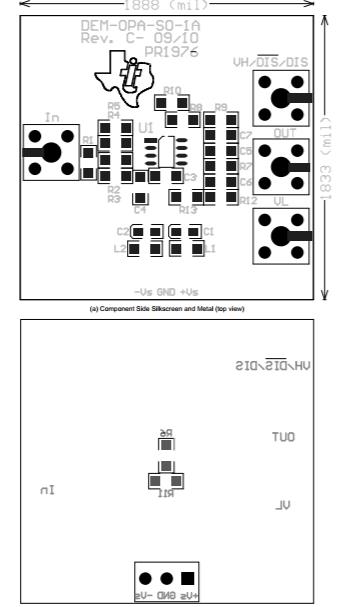

pc板图
