MPU-9150

MPU-9150
基本信息
描述:九轴(陀螺仪+加速度计+指南针)MEMS运动跟踪装置
器件类别
陀螺仪
加速度计
指南针
产品图片

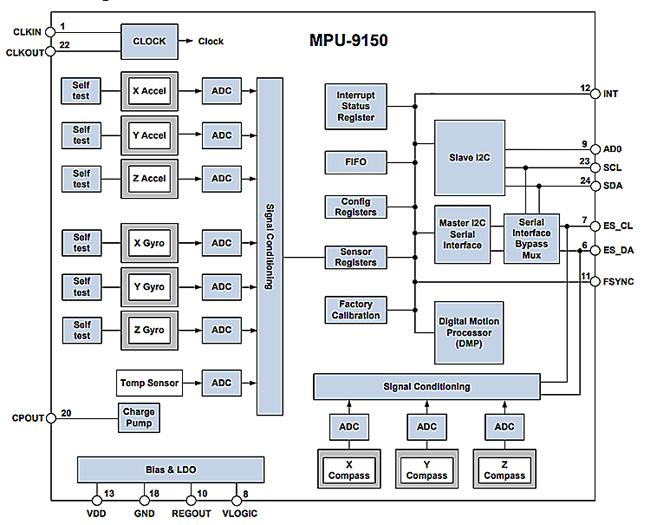

产品结构框图

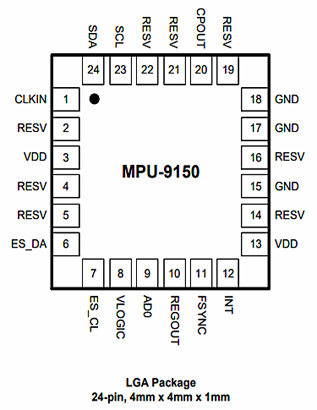

管脚排列
产品特性

陀螺仪功能 MPU-9150中的三轴MEMS陀螺仪具有多种功能: * 数字输出X,Y和Z轴角速率传感器(陀螺仪),用户可编程的满量程范围为±250,±500,±1000和±2000°/秒 * 连接到FSYNC引脚的外部同步信号支持图像,视频和GPS同步 * 集成的16位ADC可实现陀螺仪的同步采样 * 增强的偏置和灵敏度温度稳定性减少了用户校准的需要 * 改善了低频噪声性能 * 数字可编程低通滤波器 * 工厂校准的灵敏度比例因子 * 用户自检 加速度计功能 MPU-9150中的三轴MEMS加速度计包括多种功能: * 数字输出3轴加速度计,可编程满量程范围为±2g,±4g,±8g和±16g * 集成的16位ADC可实现加速度计的同步采样,同时无需外部多路复用器 * 方向检测和信令 * 点击检测 * 用户可编程中断 * 高G中断 * 用户自检 磁力计特点 MPU-9150中的三轴MEMS磁力计具有多种功能: * 带磁性集中器的3轴硅单片霍尔效应磁传感器 * 宽动态测量范围和高分辨率,低电流消耗。 * 输出数据分辨率为13位(每LSB0.3μT) * 满量程测量范围为±1200μT * 带内部磁源的自检功能,确认最终产品的磁传感器操作 附加功能 MPU-9150包括以下附加功能: * 通过片上数字运动处理器(DMP)实现9轴MotionFusion * 辅助主I2C总线,用于从外部传感器(例如压力传感器)读取数据 * 灵活的VLOGIC参考电压支持多个I2C接口电压 * 用于便携式设备的最小和最薄的封装:4x4x1mm LGA * 加速度计,陀螺仪和磁力计轴之间的最小横轴灵敏度 * 104字节FIFO缓冲器允许主机处理器以突发方式读取数据,然后在MPU收集更多数据时进入低功耗模式,从而降低功耗 * 数字输出温度传感器 * 用户可编程数字滤波器,用于陀螺仪,加速度计和温度传感器 * 10,000克耐冲击性 * 400kHz快速模式I2C,用于与所有寄存器通信 * MEMS结构在晶圆级密封和粘合 * 符合RoHS和绿色标准 运动处理 * 内部数字运动处理™(DMP™)引擎支持3D MotionProcessing和手势识别算法 * MPU-9150收集陀螺仪,加速度计和磁力计数据,同时以用户定义的速率同步数据采样。 MPU-9150获得的总数据集包括3轴陀螺仪数据,3轴加速度计数据,3轴磁力计数据和温度数据。 * FIFO缓冲整个数据集,通过允许处理器突发读取FIFO数据来减少系统处理器的时序要求。在突发读取FIFO数据之后,系统处理器可以通过进入低功耗睡眠模式来节省功率,同时MPU收集更多数据。 * 可编程中断支持手势识别,平移,缩放,滚动,点击检测和抖动检测等功能 * 数字可编程低通滤波器。 * 低功耗计步器功能允许主机处理器在DMP保持步数时休眠。 时钟 * 片内定时发生器在整个温度范围内±1%的频率变化 * 可选的外部时钟输入为32.768kHz或19.2MHz

产品参数

* 功能数量 1 * 端子数量 24 * 最大工作温度 85 Cel * 最小工作温度 -40 Cel * 最大供电/工作电压 3.46 V * 最小供电/工作电压 2.38 V * 加工封装描述 4 × 4 MM, 1 MM * HEIGHT, 绿色, LGA-24 * 无铅 Yes * 欧盟RoHS规范 Yes * 状态 CONSULT MFR * 包装形状 SQUARE * 包装尺寸 芯片 CARRIER * 表面贴装 Yes * 端子形式 BUTT * 端子间距 0.5000 mm * 端子涂层 NOT SPECIFIED * 端子位置 BOTTOM * 包装材料 塑料/环氧树脂 * 温度等级 INDUSTRIAL * 模拟IC其它类型 ANALOG 电路

产品应用

* BlurFree™技术(用于视频/静止图像稳定) * AirSign™技术(用于安全/验证) * TouchAnywhere™技术(用于“无触摸”UI应用程序控制/导航) * MotionCommand™技术(用于手势快捷方式) * 支持运动的游戏和应用程序框架 * InstantGesture™iG™手势识别 * 基于位置的服务,兴趣点和航位推算 * 手机和便携式游戏 * 基于动作的游戏控制器 * 用于互联网连接的数字电视和机顶盒3D鼠标的3D遥控器 * 可穿戴传感器,用于健康,健身和运动 * 玩具 * 基于行人的导航 * 导航 * 电子罗盘

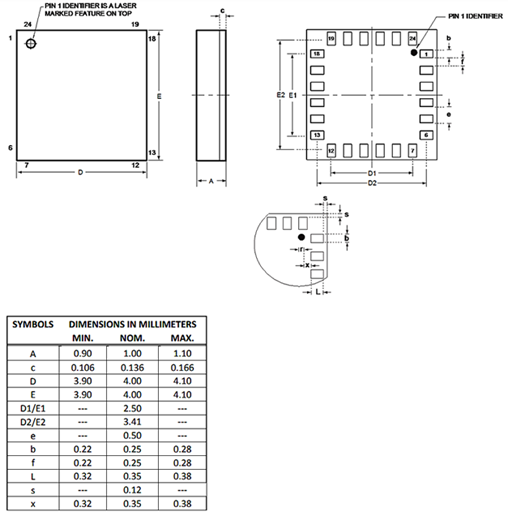

封装
封装1
资源链接
其它技术交流渠道
TDK论坛
设计工具
评估板信息
评估板型号:MPU-9150EVB

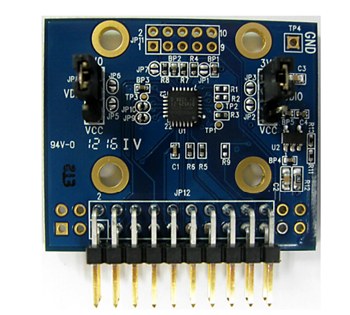

评估板图片
评估板介绍

MPU-9150 9轴评估板是经过全面测试的MPU-9150数字Motion Processing Unit™(MPU™)评估板。 它包含许多“焊接跨越”跳线点,允许多种电路配置。 为便于测量,EV板仅在其顶部安装。

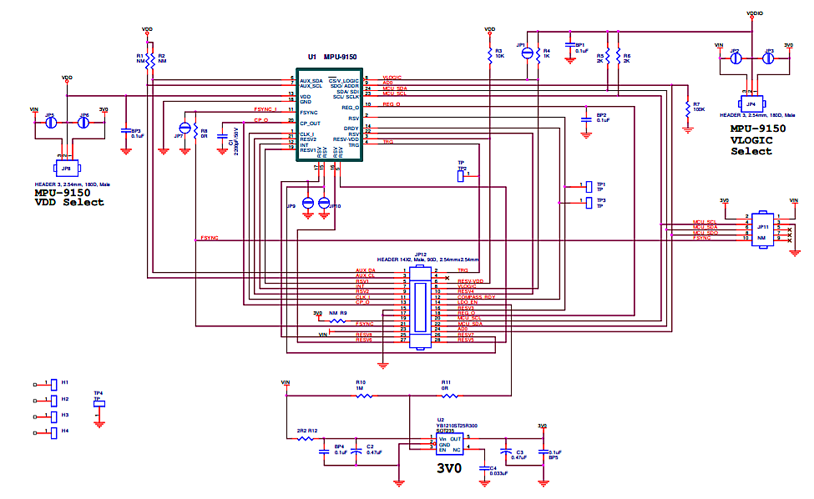

原理图
