EPCS4

EPCS4
基本信息
描述:串行配置设备
器件类别:存储器
产品图片

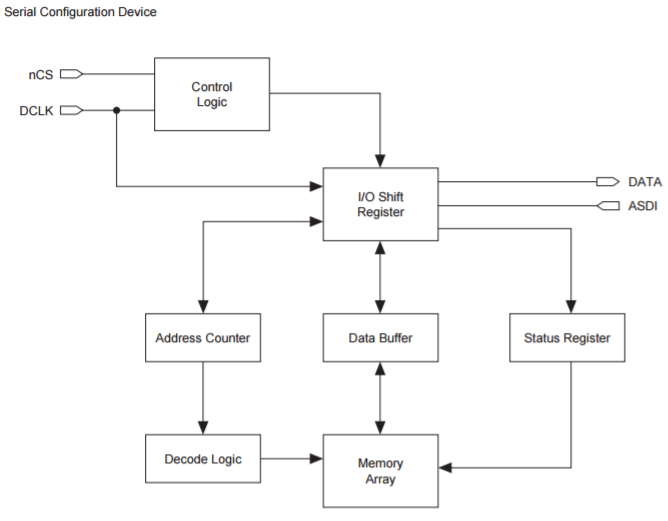

产品结构框图(
产品特性

+ 串行配置的1个,4个,16个,64个和128个Mbit闪存设备Arria®系列,Cyclone®系列,Stratix®系列中的所有器件系列除外Stratix器件系列和使用有源串行(AS)配置方案的FPGA + 易于使用的四针接口 + 低成本,低引脚数和非易失性存储器 + 配置期间电流低,待机模式电流接近零 + 2.7 V至3.6 V操作 + EPCS1和EPCS4采用8引脚小外形集成电路(SOIC)包。 EPCS16采用8引脚或16引脚SOIC封装。 EPCS64和EPCS128采用16引脚SOIC封装 + 使Nios®处理器能够通过AS存储器访问未使用的闪存接口 + 可重新编程存储器,擦除/编程周期超过100,000次 + 使用状态寄存器位为存储扇区写保护支持 + 使用SRunner软件驱动程序支持系统内编程 + 使用USB Blaster™,EthernetBlaster或支持的系统内编程支持ByteBlaster™II下载电缆 + Altera®编程单元(APU)的附加编程支持BP Microsystems,System General等编程硬件供应商 + 擦除存储器阵列(所有位设置为1)

设计工具
库/模型
CAD库文件
FPGA - Configuration Memory IC - Ser. Config Mem Flash 4Mb 40 MHz
FPGA - Configuration Memory IC - Ser. Config Mem Flash 4Mb 40 MHz
Ultralibrian库文件
Flash Serial 3.3V 4M-bit 8-Pin SOIC Tube
Altera# EPCS4SI8N, Config Uration Device 8-PIN SOIC , Rohs
SnapEDA库文件
IC CONFIG DEVICE 4MBIT 8SOIC
IC CONFIG DEVICE
FPGA - Configuration Memory IC - Ser. Config Mem Flash 4Mb 40 MHz
设计参考
参考设计简述:该设计适用于小型蜂窝基站开发平台。其提供两条实际的接收路径、两条复杂的传输路径和一条共享的实际反馈路径。该设计具有小型蜂窝基站的尺寸,却具有大型基站的性能。当前设计可处理高达 20MHz 的带宽。
特性

+ 2 条复杂的 Tx 路径 + 2 条共享的实际 FB 路径 + 2 条实际的 Rx 路径 + 30.72M 参考输入 + 计时:CDCE72010 + 控制:USB/串行接口 + 6V 电源

成品图片
