FT232R

FT232R
基本信息
描述:FT232R是FTDI系列USB UART接口集成电路器件的最新设备。 FT232R是一个USB转串行UART接口,带有可选的时钟发生器输出,以及新的FTDIChip-ID™安全加密狗功能。此外,还提供异步和同步位爆炸接口模式。通过将外部EEPROM,时钟电路和USB电阻完全集成到器件上,进一步简化了使用FT232R的USB到串行设计。
器件类别:接口
产品图片

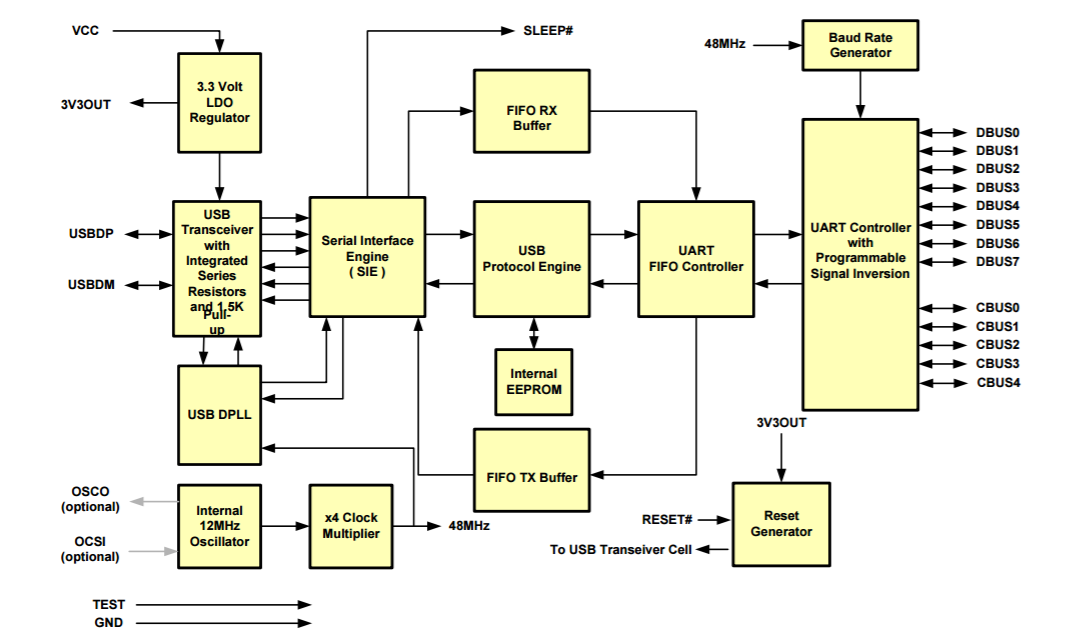

产品结构框图
产品特性

+ 单芯片USB转异步串行数据转移界面。 + 芯片上处理整个USB协议。不需要USB特定的固件编程。 + 完全集成的1024位EEPROM存储设备描述符和CBUS I / O配置。 + 完全集成的USB端接电阻。 + 完全集成的时钟生成,不需要外部晶振加上可选时钟输出选择启用无胶接口到外部MCU或FPGA。 + 数据传输速率从300波特到3兆波特(RS422,RS485,RS232),TTL电平。 + 128字节接收缓冲区和256字节发送缓冲利用缓冲平滑技术允许高数据吞吐量。 + FTDI的免版税虚拟通信端口(VCP)和直接(D2XX)驱动程序消除了USB驱动程序开发的要求大多数情况下。 + 独特的USB FTDIChip-ID™功能。 + 可配置的CBUS I / O引脚。 + 发送和接收LED驱动信号。 + UART接口支持7或8个数据位,1或2个停止位和奇数/偶数/标记/空格/没有平等 + FTP接收和发送缓冲区为高电平数据吞吐量。 + 同步和异步位爆炸RD#和WR#strobes的接口选项。 + 提供的设备预编程为唯一USB序列号。 + 支持总线供电,自供电和高功率总线供电的USB配置。 + 用于USB I / O的集成+ 3.3V电平转换器。 + UART和CBUS上的集成电平转换器用于连接+ 1.8V和+ 5V之间逻辑。 + 真正的5V / 3.3V / 2.8V / 1.8V CMOS驱动输出和TTL输入。 + 可配置的I / O引脚输出驱动强度。 + 集成的上电复位电路。 + 完全集成的AVCC电源滤波 - 没有需要外部过滤。 + UART信号反转选项。 + + 3.3V(使用外部振荡器)至+ 5.25V(内部振荡器)单电源操作。 + 低操作和USB挂起电流。 + 低USB带宽消耗。 + UHCI/ OHCI / EHCI主机控制器兼容。 + USB2.0全速兼容。 + -40°C至85°C扩展工作温度 + 采用紧凑型无铅28引脚SSOP和QFN-32封装(符合RoHS标准)。

产品应用

+ USB转RS232 / RS422 / RS485转换器 + 将传统外设升级到USB + 蜂窝和无绳电话USB数据传输 + 电缆和接口 + 将基于MCU / PLD / FPGA的设计连接到USB + USB音频和低带宽视频数据传递 + PDA到USB数据传输 + USB智能卡读卡器 + USB仪表 + USB工业控制 + USBMP3播放器界面 + USBFLASH读卡器和写卡器 + 设置顶盒PC - USB接口 + USB数码相机接口 + USB硬件调制解调器 + USB无线调制解调器 + USB条形码阅读器 + USB软件和硬件加密加密狗

封装

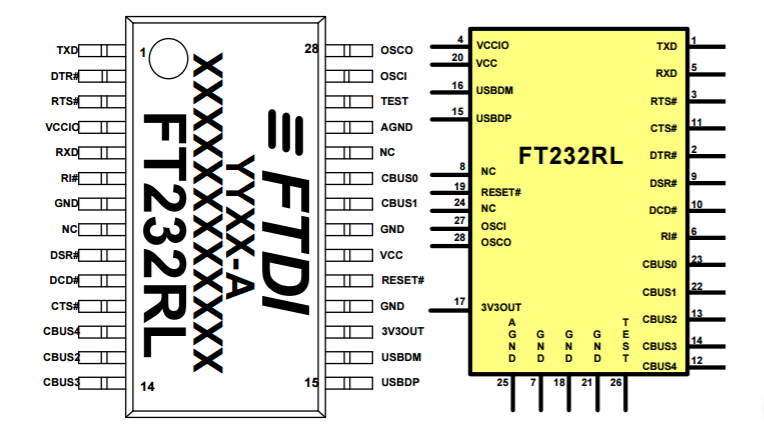

封装1:无铅(符合RoHS标准)紧凑型28引脚SSOP

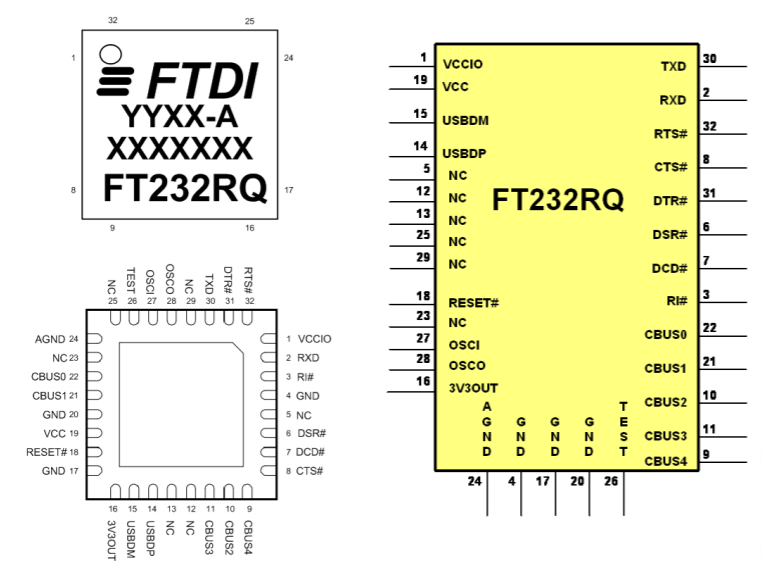

封装2:QFN-32封装
设计工具
库/模型
CAD库文件
UM232R USB - Serial UART Development Module
USB-serial module,FT232RQ,USB B,UB232R USB-serial module,FT232RQ,USB B,UB232R
USB Interface IC FT232R Single Ch Full Speed
USB Interface IC USB to Serial UART Enhanced IC SSOP-28
USB Interface IC USB to Serial UART Enhanced IC QFN-32
FTDI Chip, Type B USB to UART Evaluation Module for FT232RQ - UB232R
USB to RS485 Serial Converter Assembly with 1 DB9 Port, Uses FT232R
FTDI Chip USB to UART Development Board for FT232RQ - MM232R
FTDI Chip, QFN USB to Serial UART RS232, RS422, RS485 UART 3MBd, 5 V,
Interface; USB-UART; Full Speed; QFN32
USB-to-UART 1-CH 256byte FIFO 5V 28-Pin SSOP Tube
USB Full Speed to Serial UART IC, Includes Oscillator and EEPROM - SSOP-28
Interface; USB-UART; Full Speed; SSOP28

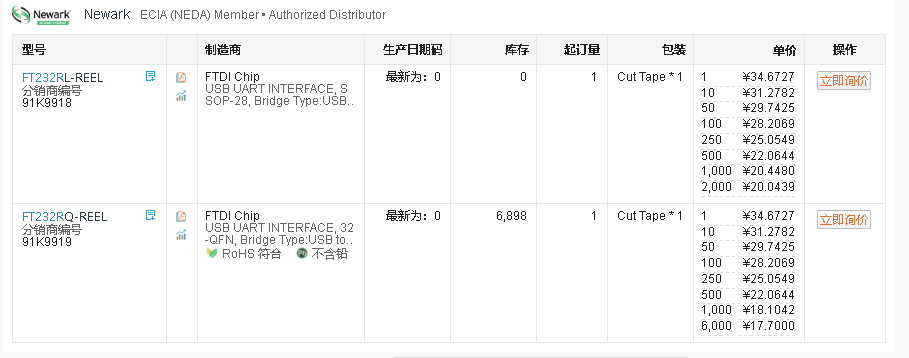

购买渠道
