DS2431

DS2431
基本信息
描述:DS2431是一款1024位,1-Wire®EEPROM芯片,由四个存储器页组成,每个存储器页数为256位。 数据被写入8字节暂存器,经过验证,然后复制到EEPROM存储器。 作为一项特殊功能,四个存储器页面可以单独进行写保护或置于EPROM仿真模式,其中位只能从1更改为0状态。 DS2431通过单芯1-Wire总线进行通信。 通信遵循标准的1-Wire协议。 每个器件都有自己的不可更改且唯一的64位ROM注册号,工厂激光刻录到芯片中。 注册号用于在多点1-Wire网络环境中寻址器件。
器件类别:存储器
产品图片
典型工作电路

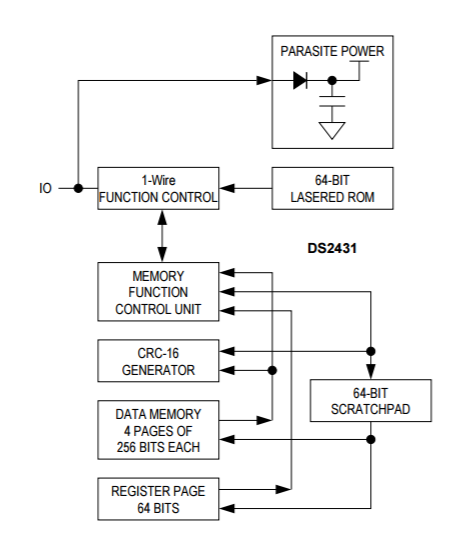

结构框图
产品特性

+ 轻松地向任何单个系统添加可跟踪性和相关信息 + 1024位EEPROM存储器分为256位的四页 + 单个存储器页面可以永久写入保护或置于EPROM仿真模式(写入0) + 在存在噪声的情况下,切换点滞后和滤波以优化性能 + 极简单的1-Wire接口降低了成本和接口复杂性 + IEC 1000-4-2 4级ESD保护(±8kV接触,±15kV空气,典型值) + 在-40°C至+ 85°C的2.8V至5.25V宽电压范围内进行读写操作 + 使用15.4kbps或125kbps的单个数字信号与主机通信

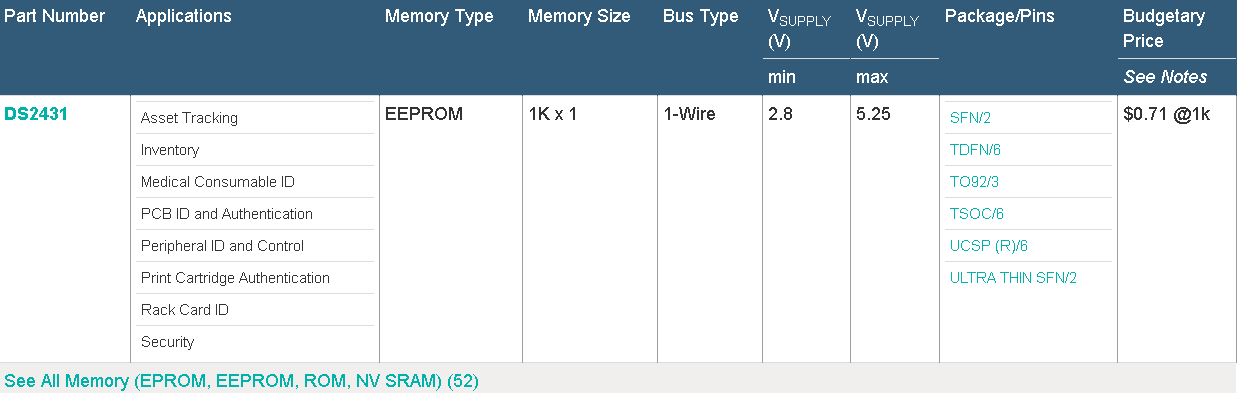

主要参数
产品应用

+ 附件/ PC板识别 + 耗材的售后管理 + 模拟传感器校准包括IEEEP 1451.4智能传感器 + 墨水和碳粉打印墨盒识别 + 医疗传感器校准数据存储

设计工具
库/模型
CAD库文件
Ultralibrian库文件
EEPROM Serial-1Wire 1K-bit 4Pages x 256 3.3V/5V 2-Pin SFN T/R
EEPROM Serial-1Wire 1K-bit 4Pages x 256 3.3V/5V Automotive 3-Pin TO-92
DS2431 Series 1 kB (256 x 4) 5.5V Serial EEPROM - SC-74
EEPROM Serial-1Wire 1K-bit 4Pages x 256 5V 6-Pin TSOC T/R
EEPROM Serial-1Wire 1K-bit 4Pages x 256 3.3V/5V 6-Pin TSOC T/R
SnapEDA库文件
EEPROM Serial-1Wire 1K-bit 4Pages x 256 3.3V/5V 3-Pin TO-92
EEPROM Serial-1Wire 1K-bit 4Pages x 256 3.3V/5V 2-Pin SFN T/R
EEPROM Serial-1Wire 1K-bit 4Pages x 256 3.3V/5V 2-Pin SFN T/R
EEPROM Serial-1Wire 1K-bit 4Pages x 256 3.3V/5V 3-Pin TO-92 T/R
1024-Bit 1-Wire EEPROM
