Arduino几种常用显示屏模块
Arduino几种常用显示屏模块
Nokia5110

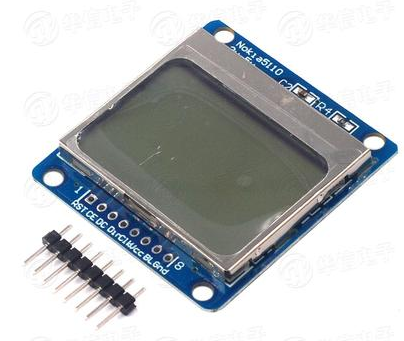

模块外观
接口方式：SPI串行接口

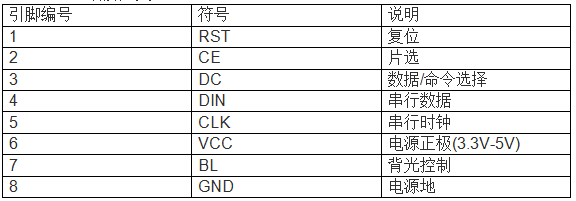

Nokia5110引脚定义
驱动IC：PCD8544
显示分辨率：84*48
颜色：蓝底黑字和白底黑字
Lcd1602

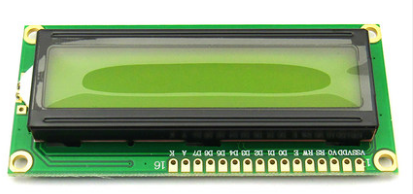

模块外观
接口方式：8位并行接口

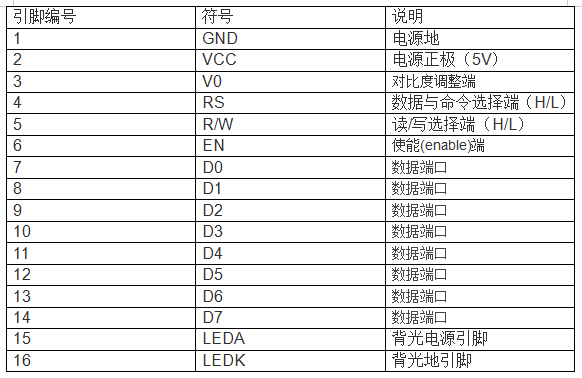

Lcd1620引脚定义
驱动IC：HD44780
显示大小：16*2个字符
颜色：蓝底白字和绿底黑字（对比度可调）
2.4寸TFT lcd液晶屏

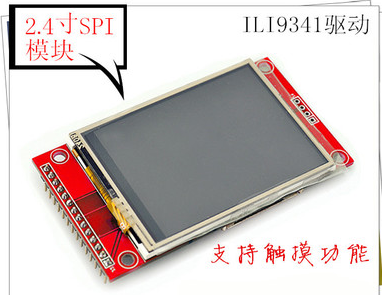

SPI模块外观正面
SPI模块外观反面

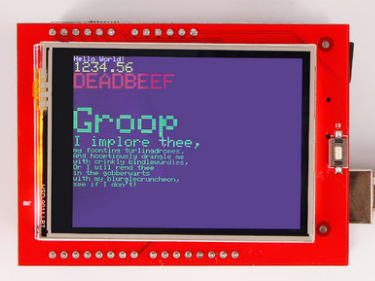

8位模块外观
接口方式：8位并行接口、SPI接口

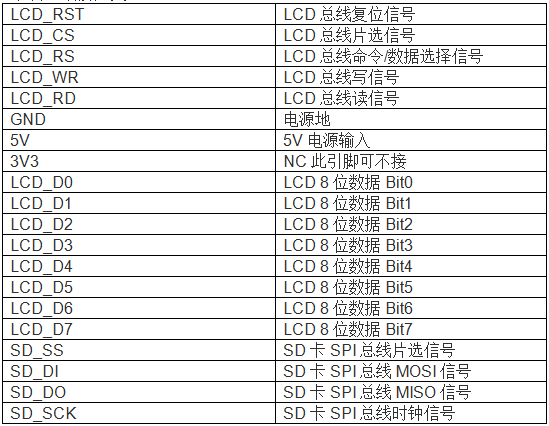

8位并口引脚定义

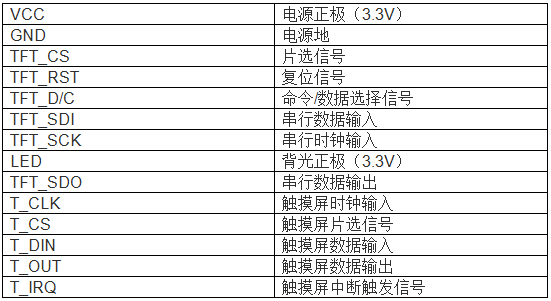

SPI引脚定义
驱动IC：ILI9341
分辨率：240*320
颜色：65K彩色
0.96寸Oled显示屏

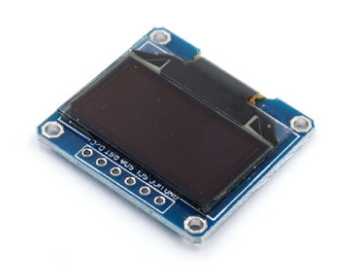

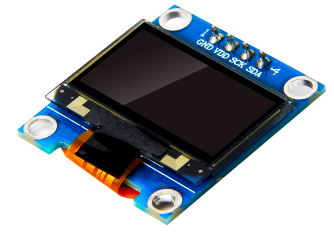

I2C接口模块外观
SPI接口模块外观
接口方式：I2C接口、SPI接口

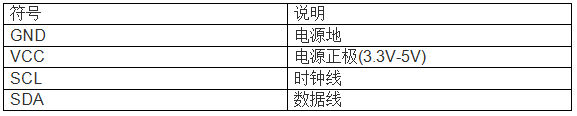

I2C引脚定义

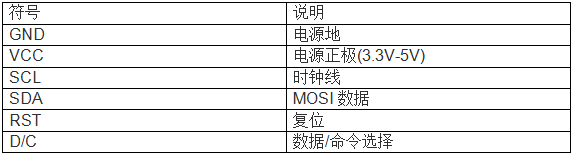

SPI引脚定义
驱动IC：SSD1306
示例和驱动库文件：
分辨率：128*64
颜色：白色、蓝色、黄蓝双色
