TLV3704

TLV3704
基本信息
描述:四通道毫微功耗高电压比较器
器件类别
放大器
比较器
产品图片
产品特性

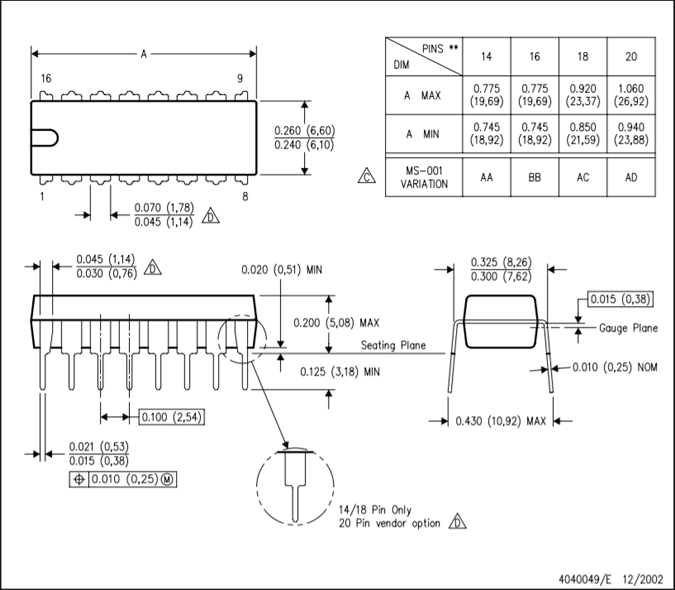

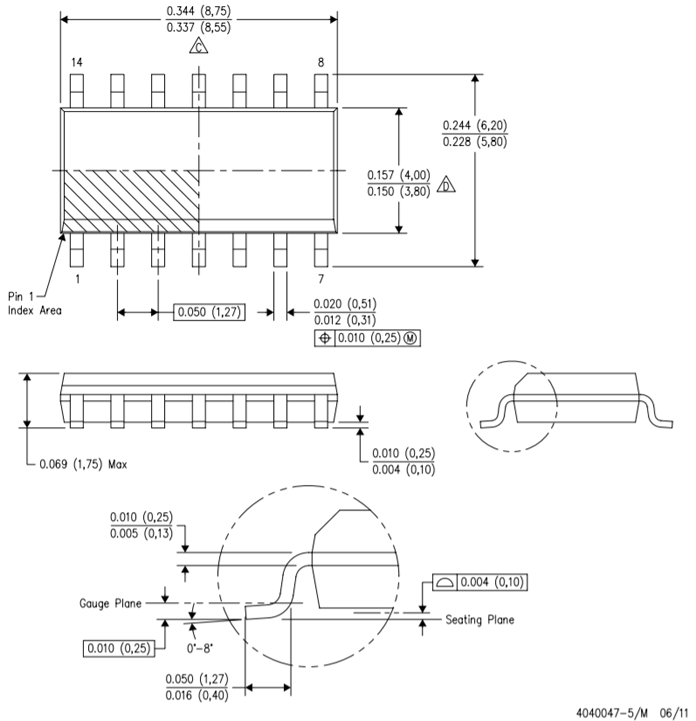

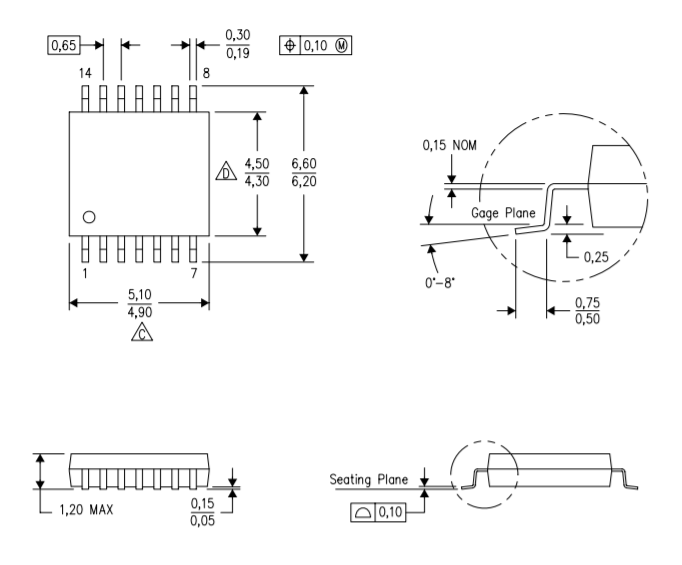

TLV370x是德州仪器(TI)首款纳米功率比较器系列,每通道电源电流仅为560 nA,这使该器件非常适合电池供电和无线手机应用。 TLV370x在扩展工业温度范围(TA = -40°C至125°C)内的最小工作电源电压为2.7 V,输入共模范围为-0.1至 Vcc + 5 V. 电流使其成为电池供电的便携式应用的理想选择,其中静态电流是主要关注点。 由于电池安装不当,反向电池保护可以防止放大器过流。 对于恶劣环境,输入可以在正电源轨上方5 V处,而不会损坏器件。 所有成员均采用PDIP和SOIC封装,单通道采用小型SOT-23封装,双通道采用MSOP封装,四通采用TSSOP封装。

主要参数

* 低电源电流... 560 nA /每通道 * 输入共模范围超过Rails ... -0.1 V至Vcc + 5 V. * 电源电压范围...... 2.5 V至16 V. * 反向电池保护高达18 V. * 推挽式CMOS输出级 * 指定的温度范围 * 0°C至70°C - 商业级 * -40°C至125°C - 工业级 * 超小型包装 * 5引脚SOT-23(TLV3701) * 8引脚MSOP(TLV3702) * 通用运算放大器EVM(参考SLOU060了解更多信息)

产品应用

* 便携式电池监测 * 消费者医疗电子 * 安全检测系统 * 手持式仪器 * 超低功耗系统

设计工具
库/模型
设计参考
50Ω 2GHz 示波器前端参考设计
参考设计简述

此参考设计是 50Ω 输入示波器应用的模拟前端的一部分。系统设计人员可轻松使用此评估平台来处理频域和时域应用中的直流到 2GHz 的输入信号。

特性

* 50Ω 输入、模拟前端,具有 2GHz 的输入信号带宽 * 使用此信号链实现 6 至 8 位的系统 ENOB * 支持 ±3V 的最大输入信号,具有关于输入交流或直流耦合的用户可选选项 * 在直流耦合输入模式中提供直流偏移纠正功能 * 前端 π 衰减器提供三种输入振幅电压调节设置:1:1、2:1 和 5:1 * 用于单端到差动转换的低噪声、高性能全差动放大器 (LMH5401) * 高性能数控可变增益放大器 (LMH6401),可从 26dB 编程到 -6dB 增益(每步为 1dB),从而维持 ADC 处的满标输入 * 12 位 ADC12J4000 以 4GSPS 运行,用于对输入信号进行采样 * 设计支持使用壁装式电源适配器的 +5V 电源或者使用内部 FMC 连接的 +12V 电源

CAD
应用

* 仪表:实验室、分析、现场和便携 * 数字万用表 (DMM) 和 LCR 表 * 数据采集 (DAQ) * 无线通信测试设备 * 矢量信号收发器 (VST)/分析器 (VSA)/发生器 (VSG) * 示波器 (DSO) * 频谱分析仪、相位噪声和噪声系数

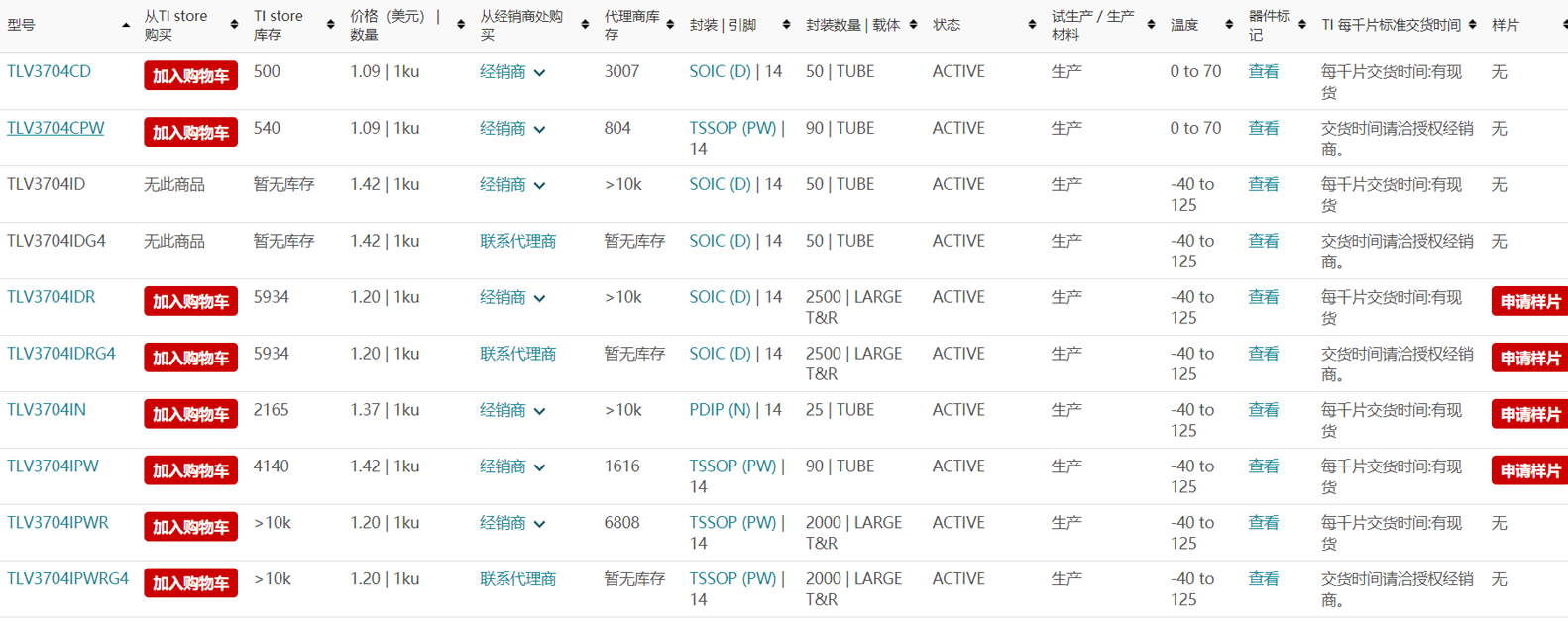

购买渠道
TLV3704IDR
TLV3704IDRG4
TLV3704IN
TLV3704IPW
现货分销商网站购买
