LM324

LM324
基本信息
描述:由四个独立的高增益频率补偿运算放大器组成,这些运算放大器是专门为在大电压范围内从一个电源或分开的电源工作而设计的
器件类别:放大器
产品图片
产品结构框图
引脚图
产品特性

LM324系列器件带有真差动输入的四运算放大器,具有真正的差分输入。与单电源应用场合的标准运算放大器相比,它们有一些显著优点。该四放大器可以工作在低到3.0伏或者高到32伏的电源下,静态电流为MC1741的静态电流的五分之一。共模输入范围包括负电源,因而消除了在许多应用场合中采用外部偏置元件的必要性。

主要参数

* 2 kv ESD保护:LM224K、LM224KA LM324K、LM324KA、LM2902K、LM2902KV、LM2902KAV * 宽电源范围 * 单电源:3v至32v(LM2902为26V) * 双电源:±1.5 V至±16V(LM2902±13v) * 低电源电流消耗与电源电压无关:典型值0.8mA * 共模输入电压范围包括地面,允许近地面直接感应 * 低输入偏置和偏置参数 * 输入偏置电压:典型值3mV A版本:典型值2mV * 输入偏置电流:典型值2nA * 输入偏置电流:典型值20nA A版本:典型值15nA * 差分输入电压范围等于最大额定电源电压:32 V (26 V for LM2902) * 开环差分电压放大:典型值100 V/mV * 内部频率补偿

产品应用

* 反相交流放大器 * 同相交流放大器 * 交流信号三分配放大器 * 测温电路 * 有源带通滤波器 * 比较器

封装

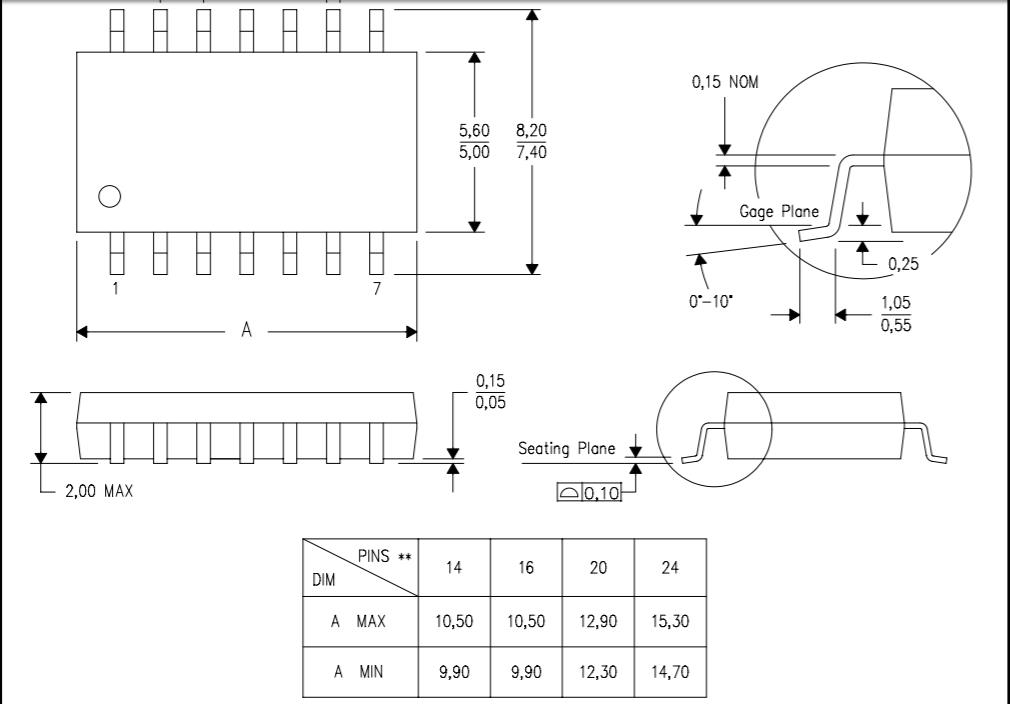

SOP (NS)

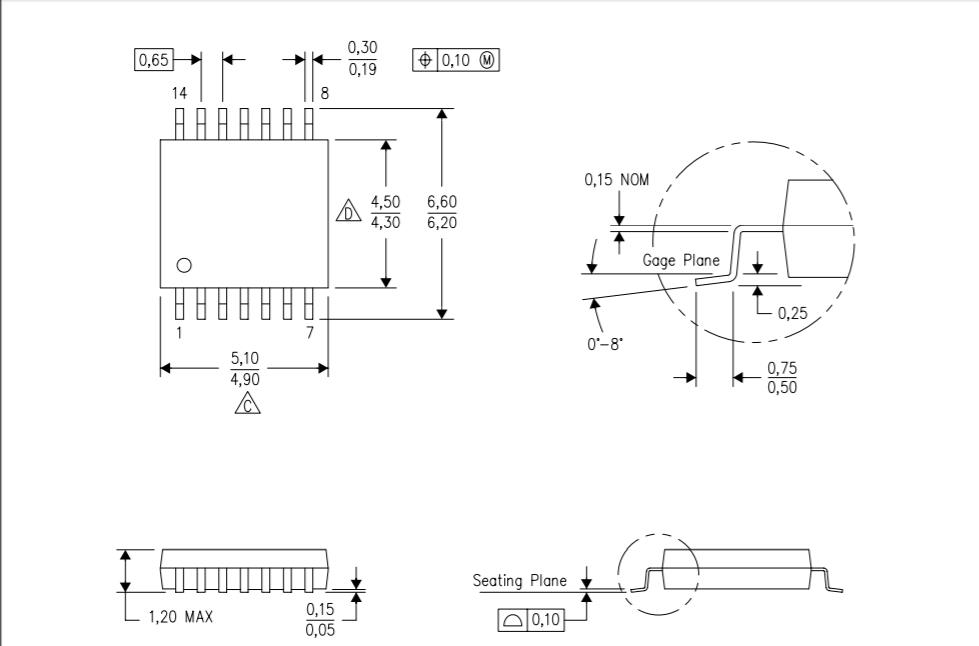

TSSOP (PW)

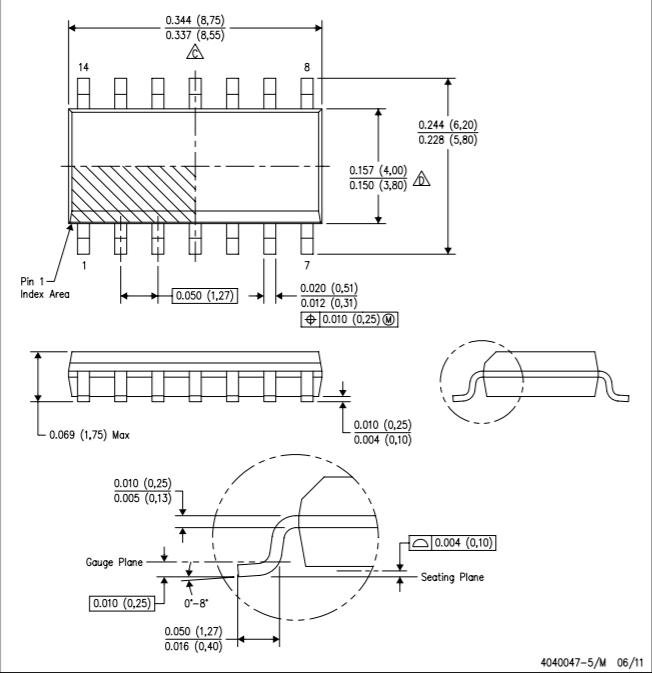

SOIC (D)

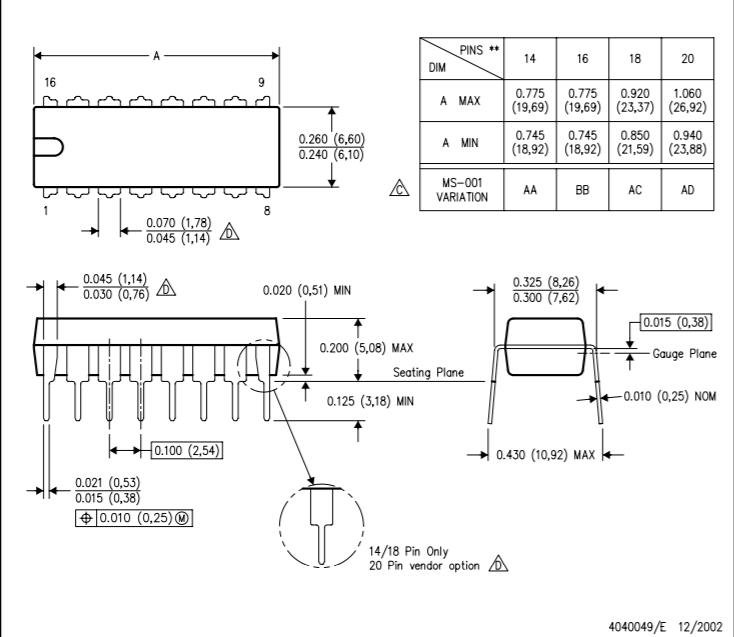

PDIP (N)
设计工具
设计参考
采用高效升压转换器的音箱/便携式扬声器
参考设计简述

PMP9491 是一款可用于 15W +15W 立体声或 30W 低音炮应用的 30W 高效紧凑型便携式扬声器/手提音响参考设计。此设计的电源是 1 块或 2 块串联的锂离子电池

组装图
评估板信息
评估板型号:OPAMPEVM
评估板图片
评估板介绍

通用OPAMPEVM是一系列通用的空白电路板,它简化了各种集成电路封装类型的原型电路。评估模块板的设计使得许多不同的电路可以方便快捷地构建。针对特定的封装类型,提供五种型号,分别支持PDIP、SOIC、MSOP、TSSOP和SOT23封装。

相关器件
功能替代器件:LM324LV
