TLV3201

TLV3201
基本信息
具有推挽输出的40ns,微功耗,轨到轨输入,单通道比较器
器件类别
放大器
产品图片
产品结构框图
产品特性

TLV3201和TLV3202是单通道和双通道比较器,提供高速(40 ns)和低功耗(40μA)的最佳组合,所有这些都采用极小的封装,具有轨到轨输入等功能,低失调电压(1 mV)和大输出驱动电流。这些器件在响应时间至关重要的各种应用中也非常容易实现。 TLV320x系列提供单通道(TLV3201)和双通道(TLV3202)两种版本,均具有推挽输出。TLV3201采用5引脚SOT-23和5引脚SC70封装。TLV3202采用8引脚SOIC和8引脚VSSOP封装。所有器件均可在-40°C至125°C的扩展工业温度范围内工作。

主要参数

#### •低传播延迟:40 ns #### •低静态电流:每通道40μA #### •输入共模范围在两个轨道之外延伸200 mV #### •低输入失调电压:1 mV #### •推挽输出 #### •供电范围:2.7 V至5.5 V. #### •工业温度范围:-40°C至125°C #### •小封装:5引脚SC70,5引脚SOT-23,8引脚SOIC,8引脚VSSOP

产品应用

#### •检查设备 #### •测试和测量 #### •高速采样系统 #### •电信 #### •便携通讯

设计工具
库/模型
CAD库文件
TLV3201AIDCKT
40ns, micro-Power, ail-to- ail Input, Single-Channel Comparator with Push-Pull Outputs 5-SC70 -40 to 150
TLV3201AIDBVT
40ns, micro-Power, ail-to- ail Input, Single-Channel Comparator with Push-Pull Outputs 5-SOT-23 -40 to 125
TLV3201AIDBVR
40ns, micro-Power, Rail-to-Rail Input, Single-Channel Comparator with Push-Pull Outputs 5-SOT-23 -40 to 125
设计参考
参考设计简述

该参考设计采用多种方法,使用平缓钳位浪涌保护措施、ESD 器件、电子保险丝或负载开关,来保护交流或直流模拟输入、直流模拟输出、交流或直流二进制输入、带高侧或低侧驱动器的数字输出、LCD 偏置电源、USB 接口(电源和数据)和具有 24、12 或 5V 输入的板载电源(用于多个电网应用),使其免受过压、过载和瞬变(1.2/50us,42Ω)的影响。该设计监测温度、湿度、磁场和电源以进行诊断。

系统框图
组装图
设计参考简介

TIDA-00929 TI 设计演示了带宽优化模拟前端 (AFE) 和实时 FIR 实施方案,此方案使用低功耗来采集任何波形的宽带频谱。此设计中根据增益、信号带宽、低噪声、接近轨摆幅要求以及低功耗特性来选择每个信号路径中的运算放大器。此外,还使用内置有矢量数学引擎的混合信号超低功耗微处理器在频域和时域中实时处理波形。

系统框图
设计参考简介

此 LED 照明控制参考设计展示了如何通过一种独特方法驱动和控制包含多个大功率发光二极管 (LED) 的灯串。此参考设计适用于工业机器视觉系统,也适用于其他工业或汽车照明应用。此设计允许用户对 LED 电流和时序进行编程,从而实现 LED 安全超载以提高亮度。此设计可以自主运行,但也可以通过隔离式接口被触发或产生触发。内部电路块支持宽输入电压范围、可编程输入电流和输入功率控制,并可防止反极性、过压和过热。

系统框图
设计参考简介

TIDA-00448 参考设计是带有双极性闸极电压的隔离式 IGBT 闸极驱动程序,旨在用于驱动所需高峰值闸极电流高达 40 A 的大功率 IGBT。TI 的 NexFET 电源块就在此范围内,具有相同的封装,能让单个设计用于具有不同额定功率的多驱动器平台。数字隔离器用于实现瞬态浪涌额定值为 8kV 且共模瞬变抗扰度 (CMTI) 为 50kV 的增强型隔离。该设计包含了使用快速瞬态响应比较器的 DESAT 保护。DESAT 检测阈值和软关闭时间都是可配置的。该设计可连接来自 3.3 V 和 5 V MCU 的 PWM,并同时连接故障、重置和 UVLO 反馈。

系统框图
设计参考简介

此 TI 验证设计可为低电压比较器的双极性、高压差动输入接口提供原理、组件选择、仿真、原理图、PCB 布局、BOM 以及性能测量结果。 此设计支持比较器(如 TLV3201)以 +3.3V 单电源运行,并可对超出各自正常输入范围且极性 (±) 不限的两种输入电压进行比较。此设计考虑到了所有比较器和无源组件误差,因此直流输入误差小于 10mV。此设计还提供了最坏情况分析技术,以确定限流电阻器容差产生的直流误差(适用于电阻器用于比较器输入网络的情况)。

系统框图
TI器件
评估板信息1
评估板型号:BOOSTXL-POSMGR
评估板图片
评估板介绍

位置管理器 BoosterPack 是一个用于评估绝对编码器和模拟传感器(如旋转变压器和 SinCos 传感器)接口的灵活低电压平台。与 DesignDRIVE 位置管理器软件解决方案结合使用时,这种低成本评估模块成为用于将许多流行的位置编码器类型(如 EnDat、BiSS 和 T-Format)与 C2000 设备连接的强大工具。C2000 位置管理器技术将最流行的数字和模拟位置传感器接口集成到 C2000 MCU 上,因此无需外部 FPGA 来实现这些功能。

评估板信息2
评估板型号:OPAMPEVM
评估板介绍

通用运算放大器是一系列通用的空白电路板。用于简化各种集成电路封装类型的原型电路。评估模块板的设计使许多不同的电路可以方便、快捷的构造起来。针对特定的包类型,分别提供了5个模型:PDIP、SOIC、MSOP、TSSOP和SOT23包都得到了支持。

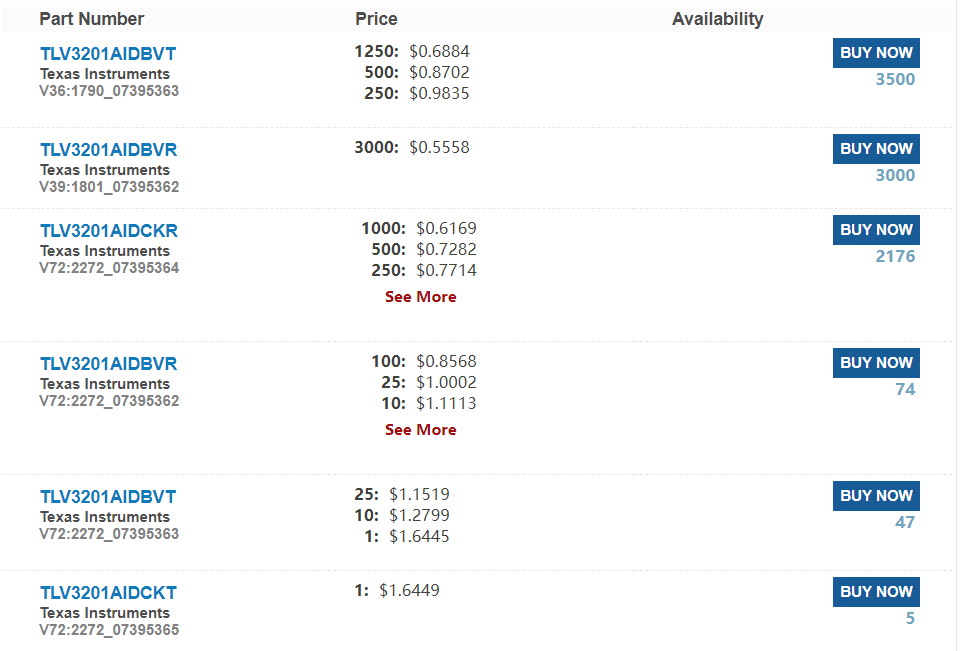

购买渠道
现货分销商网站购买
