TLV1391

TLV1391

TLV1391是一种差分比较器,采用德州仪器公司的低压、高速双极工艺制造。 这些设备是专门为低电压、单电源应用而开发的。其增强的性能使其在改进的3-V和5-V系统设计中成为LM393的优秀替代品。 TLV1391的典型供电电流仅为80微安,是低功耗系统的理想选择。响应时间也已提高到0.7微秒。

基本信息
描述

TLV1391是一种差分比较器,采用德州仪器公司的低压、高速双极工艺制造。 这些设备是专门为低电压、单电源应用而开发的。其增强的性能使其在改进的3-V和5-V系统设计中成为LM393的优秀替代品。 TLV1391的典型供电电流仅为80微安,是低功耗系统的理想选择。响应时间也已提高到0.7微秒。

器件类别:单差分比较器

产品图片

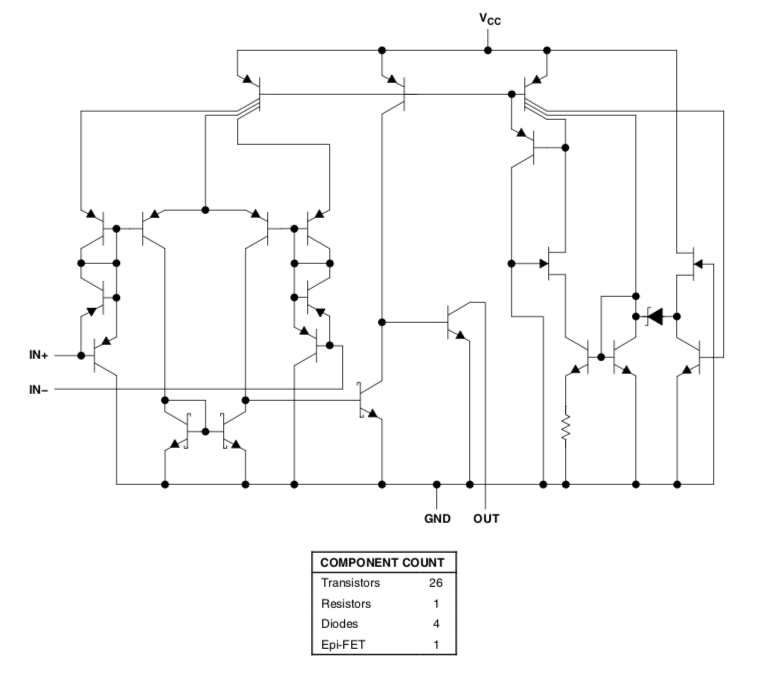

产品结构框图
产品特性

+ 低压单电源操作VCC=2 V—7 V + 共模电压范围包括接地 + 快速响应时间:0.7μs(典型值) + 低电源电流 — 典型值:80微安 — 最大值:150微安 + 在3-V和5-V电源电压下完全指定

主要参数

+ 频道数:1 + 输出类型:开集极式输出 + 电源电压 —最小:2V —最大:7V + 传播延迟时间:0.18uS + VOS(25 C时的偏移电压)(最大值) : 5 mV + 每通道lq(标准值):0.08 mA + 输入偏置电流(+/-)(最大值):250 na + 满幅度输出 + 工作温度范围:-40—850—70 C + VICR —最大:5.5 V —最小:0 V

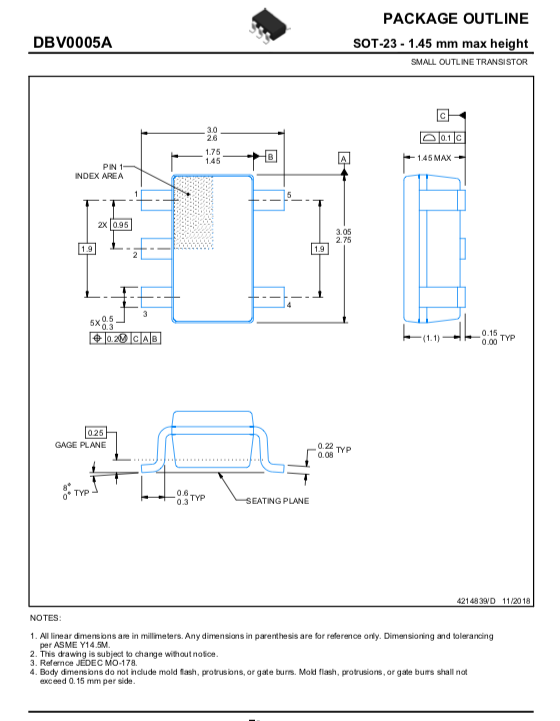

封装1

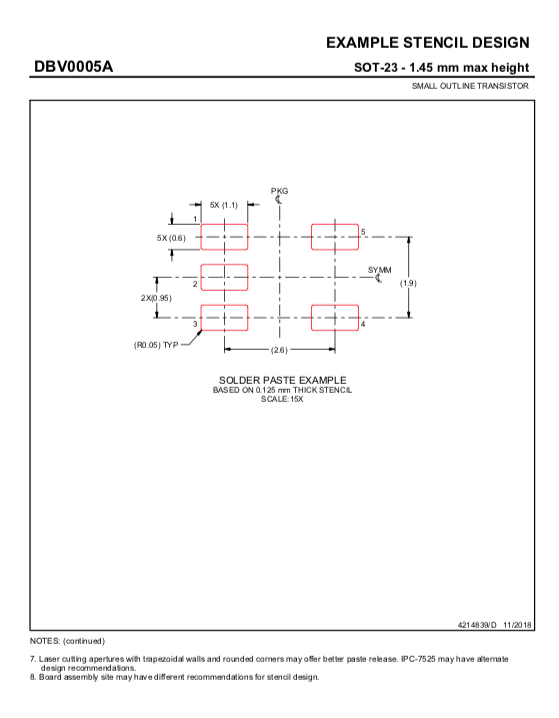

封装2

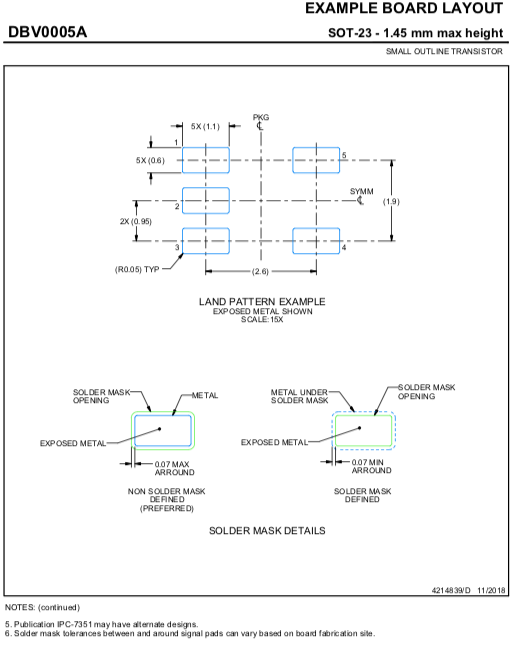

封装3
设计工具
设计参考

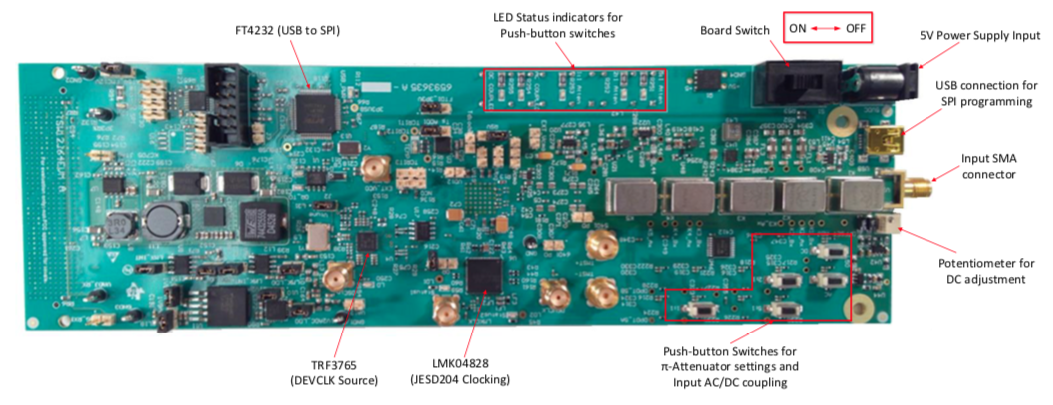

参考设计
器件:TIDA-00826
参考设计简述

本参考设计是50Ω输入示波器应用模拟前端的一部分。系统设计者可以很容易地使用这个评估平台在频域和时域应用中处理从直流到2GHz的输入信号。 参考设计的第一阶段是一个三级差分π衰减器继电器电路,用于调节输入电压振幅。低噪声,宽带,全差分放大器(FDA)LMH5401遵循π衰减器电路单端到差分信号转换。LMH5401输出驱动数字控制可变增益放大器(DVGA)LMH6401进行精确增益调整,该放大器驱动五阶2.2 GHz低通滤波器。模拟-数字转换器ADC12J4000)在4-GSP下工作,将滤波信号数字化。 该设计支持交流和直流输入耦合。对于直流耦合输入,电位计使直流偏移无效。

相关器件

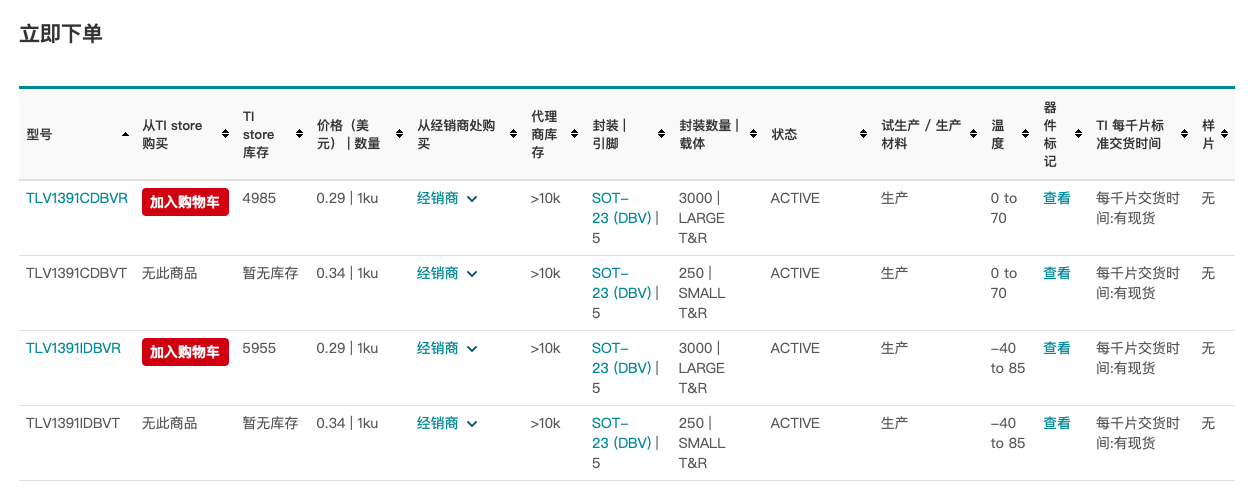

购买渠道
现货分销商网站购买
授权分销商
电话:23073288
传真:63509583
邮编:200122
地址:上海市浦东新区世纪大道1568号中建大厦第32层
