VCA810

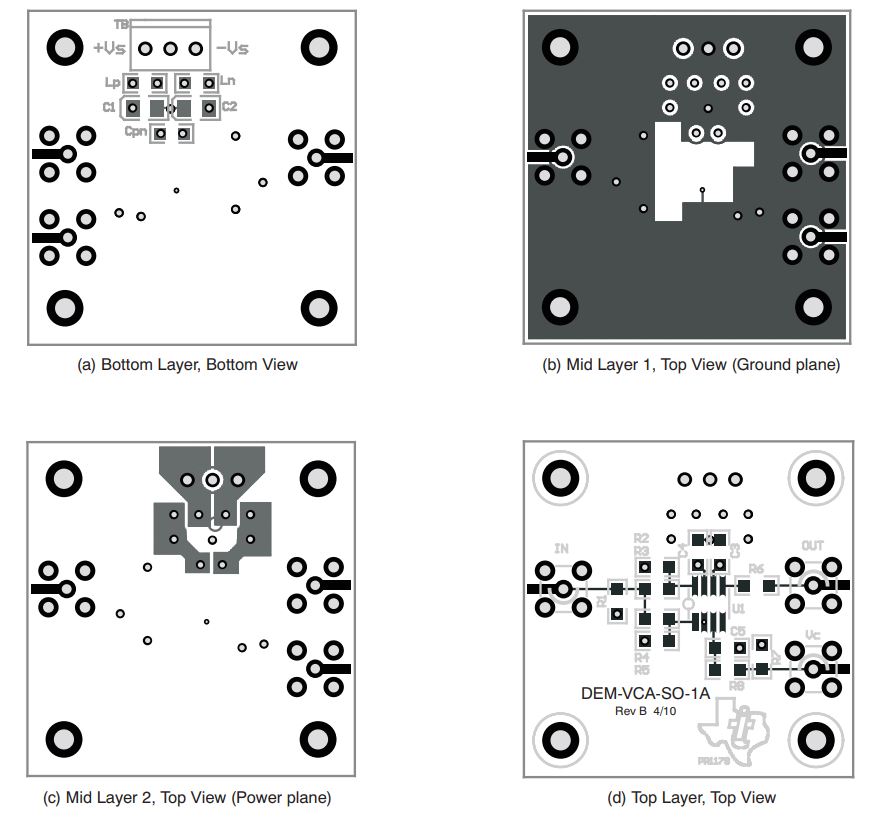

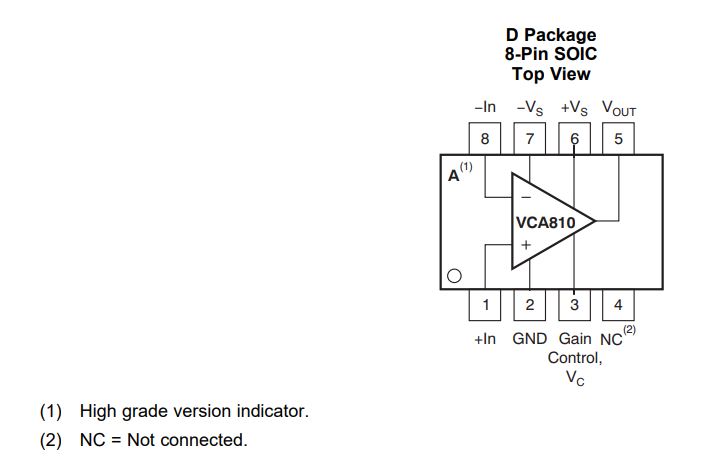

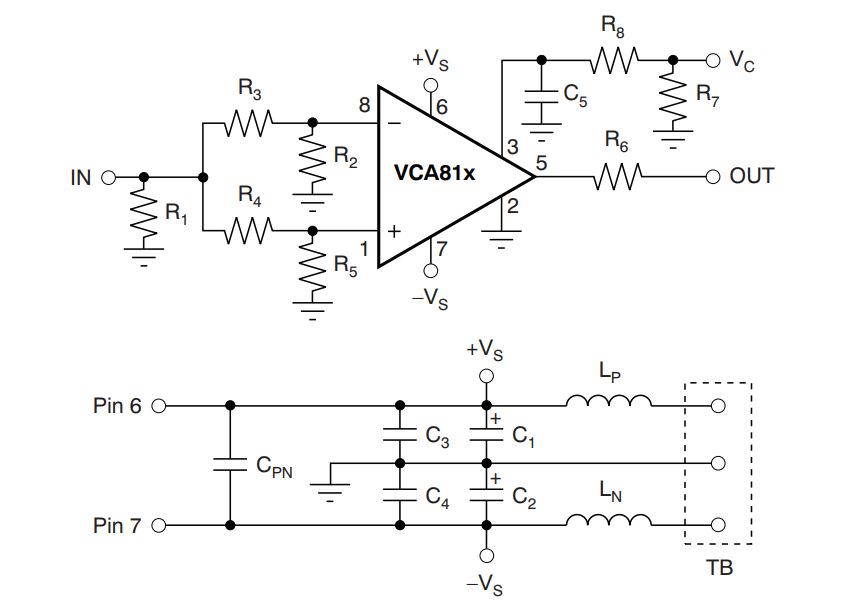

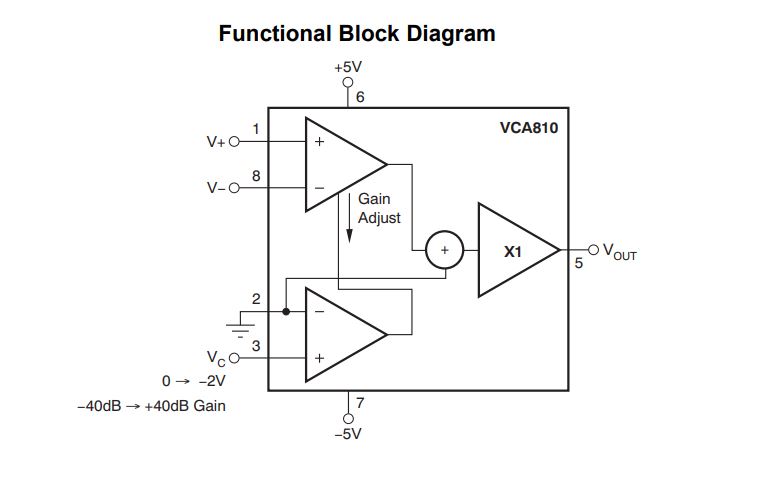

VCA810是直流耦合,宽带,连续可变电压控制增益放大器。它提供了差分输入单端输出转换,用来改变高阻抗的增益控制输入超过-40DB增益至+40dB的范围内成dB/V的线性变化。从±5V电源工作,将调整为VCA810的增益控制电压在0V输入-40DB增益在-2V输入到+40dB。增加地面以上的控制电压将衰减超过80dB的信号路径。 信号带宽和压摆率保持在整个增益的不断调整范围中.这种40dB/V的增益控制精确到±1.5分贝(±0.9分贝高档),允许在一个AGC应用的增益控制电压为接收使用信号强度指示器(RSSI)的精度为±1.5分贝。 出色的共模抑制,并在两个高阻抗输入的共模输入范围,允许VCA810提供差分接收器的操作与增整。以地为参考的输出信号。零差分输入电压,给出了一个很小的直流偏移误差0V输出。低输入噪声电压,确保在最高增益设置好输出信噪比。 在实际应用中,脉冲前沿的信息是至关重要的,和正在使用的VCA810,以平衡不同的信道损耗,群延迟变化最小增益设置将保留优秀的脉冲边沿信息。 一种改进的输出阶段提供足够的输出电流来驱动最苛刻的负载。虽然主要用于驱动模拟到数字转换器(ADC)或第二阶段的放大器,±60毫安输出电流将轻松驱动双端接50Ω线或被动的后过滤超过±1.7V输出电压范围的阶段。
* 高增益调节范围:±40dB * 微分/单端输出 * 低输入噪声电压:2.4nV/√Hz * 恒定带宽与增益:达到35MHz * 较高dB/V的增益线性度:±0.3dB * 增益控制带宽:25MHz * 低输出直流误差:<±40mv * 高输出电流:±60mA * 低电源电流:24.8mA * 最大温度范围:–40°C~85°C
* 光接收器时间增益控制 * 声纳系统 * 电压可调主动滤波器 * 对数放大器 * 脉冲振幅补偿 * 带有RSSI的AGC接收机 * VCA610的更优替换

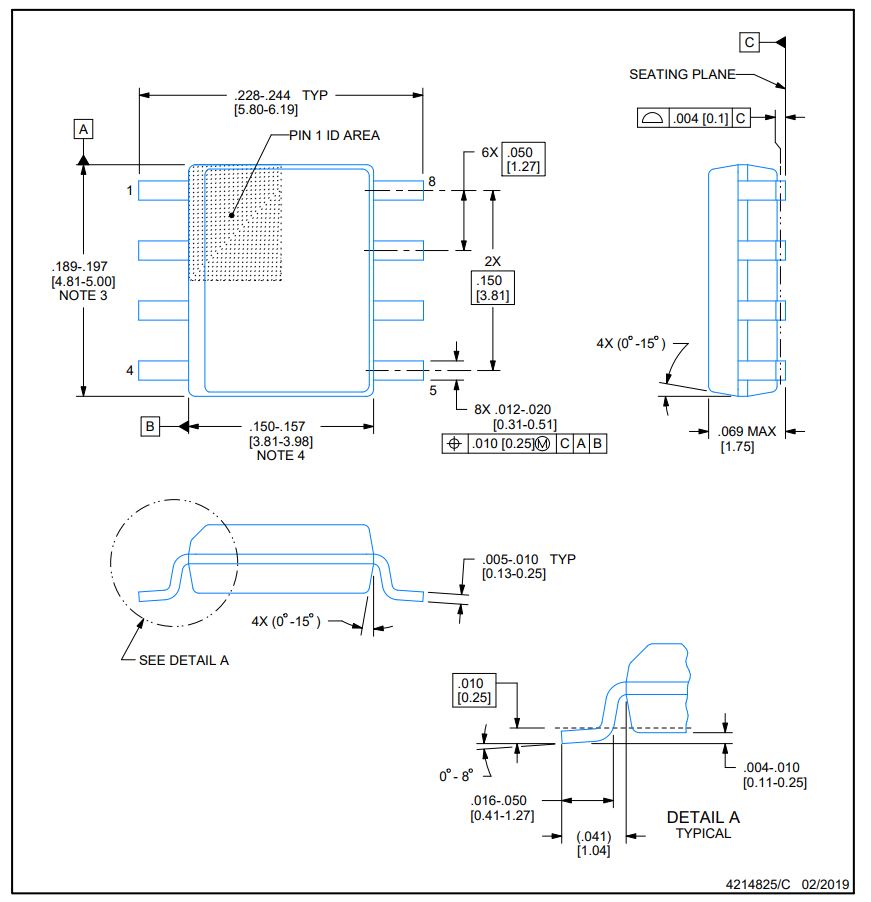

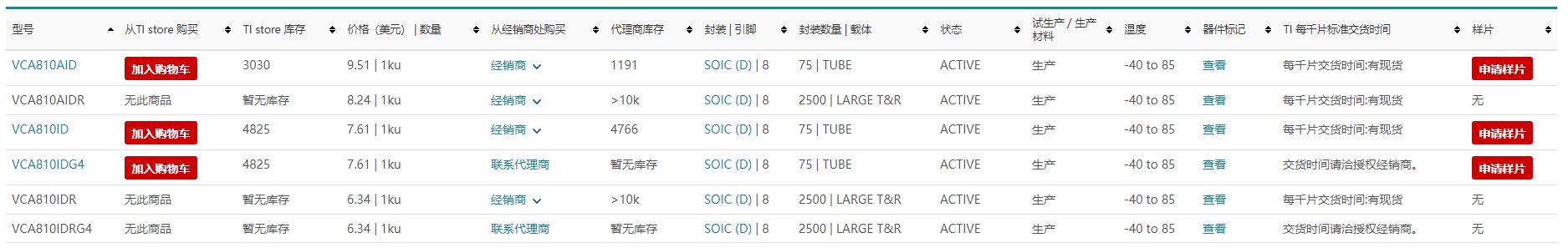

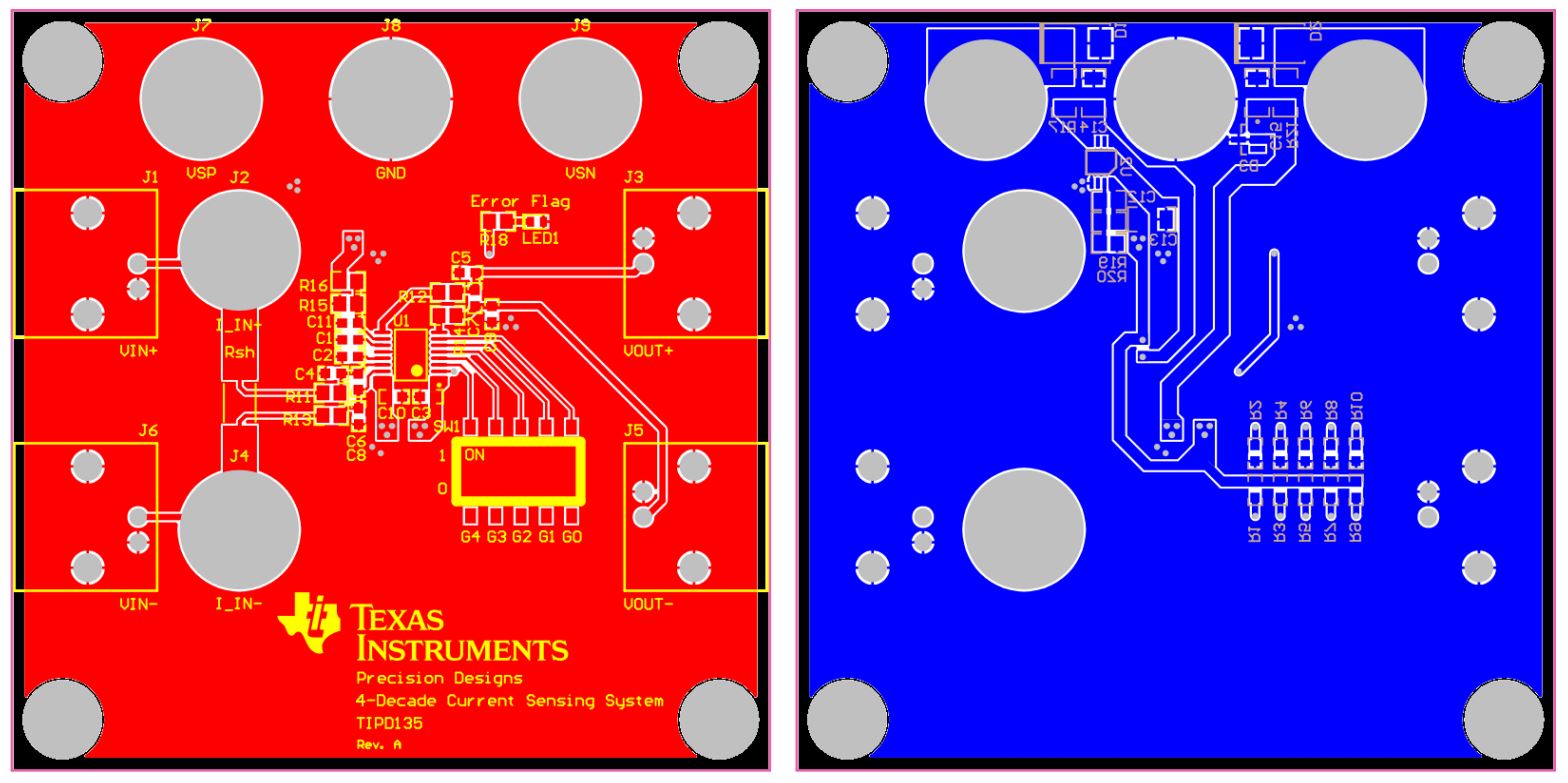

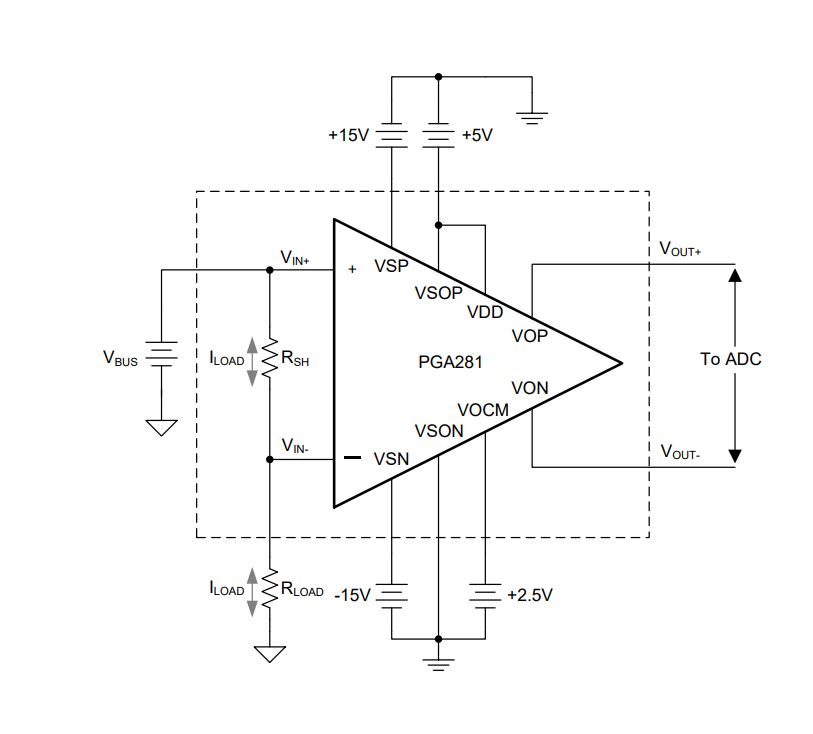

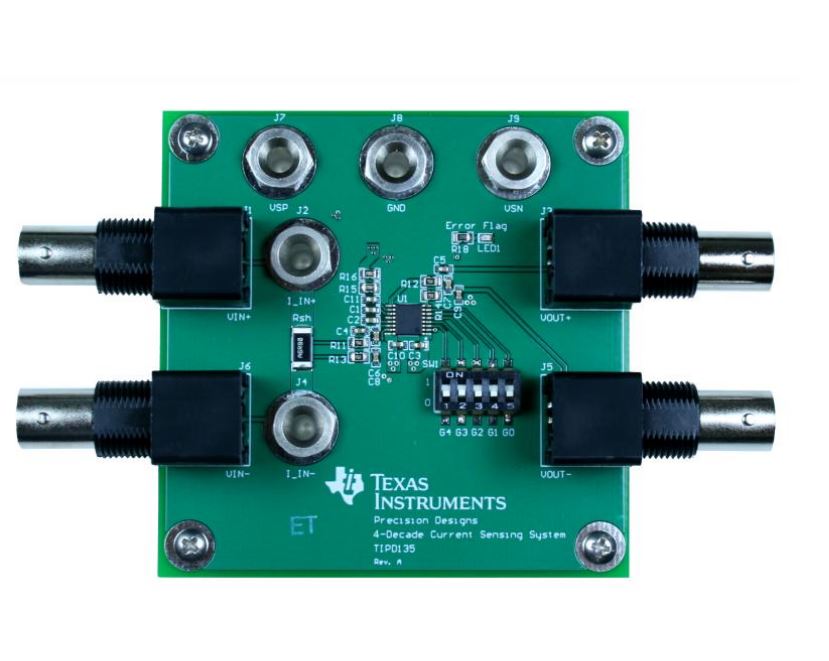

此 TI 高精度验证设计通过一种双电源、高侧、四十年历史的电流感测解决方案提供原理、组件选择、仿真、完整 PCB 原理图和布局、物料清单以及均衡性能,可以精确检测 10uA-100mA 范围内的负载电流。相应的线性输出为 10mV 至 4.9V,允许常见 5V ADC 的测量。虽然可以对此类应用使用传统运算放大器,但与传统运算放大器相比,PGA281 可具有更多优势,可提供更准确、用途更广泛的解决方案,例如: - 差动测量可最大程度降低 PCB 寄生效应带来的误差 - 宽达 ±12.5 V 的共模电压输入范围 - PGA281 可进行引脚编程的增益允许轻松切换增益设置,实现宽负载电流范围内的测量

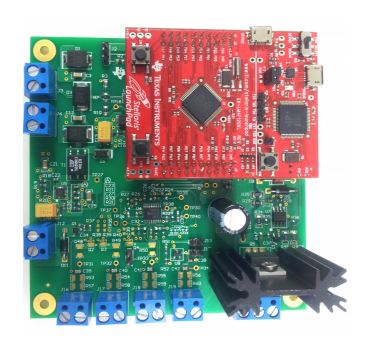

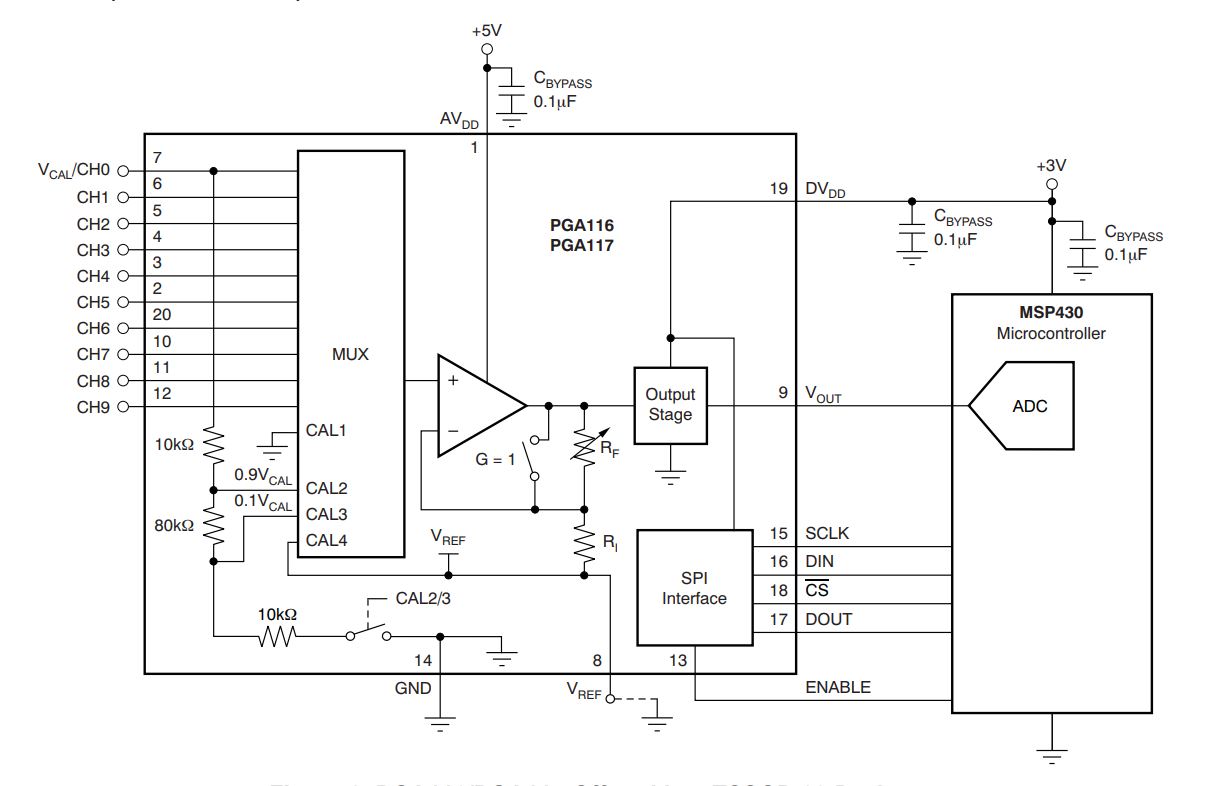

此参考设计旨在用于塑壳断路器 (MCCB) 电子跳闸单元。这种基于可编程增益放大器的设计用于对过流接地故障继电器进行电流监控。通过采用零漂移可编程放大器,此设计提供 ±10 % 的拾取 (A) 准确度和 0 至 -20% 的时间延迟 (s) 准确度。另外,此解决方案的设计宗旨是应对严苛的环境条件,拥有 -10 至 70°C 的环境不敏感性以及较高的电磁抗扰性等特性。最后,此设计的模拟前端无缝连接至 TI MSP430 MCU,可加快评估和缩短上市时间。
* 架构使客户可轻松创建具有不同电流范围的多种断路器模型 * 使用可编程增益控制,故障电流感应范围可增至大于 10 倍 Ir 和小于 0.2 倍 Ir * 相对于基于机电解决方案的分立式运算放大器,通过减少组件数和减少校准时间来降低总制造成本 * 可靠的设计,具有 -10 至 70°C 的环境不敏感性,相对于基于机电解决方案的分立式运算放大器,具有更出色的跳闸时间可重复性 * 宽输入直流/直流转换器,带有欠压和过流保护 * 自供电(CT 供电)电源,降低了 CT 负载和功率损耗
