AD8367

AD8367新型VGA芯片
基本信息
描述:500 MHz、45dB线性dB可变增益放大器
器件类别:放大器
产品图片

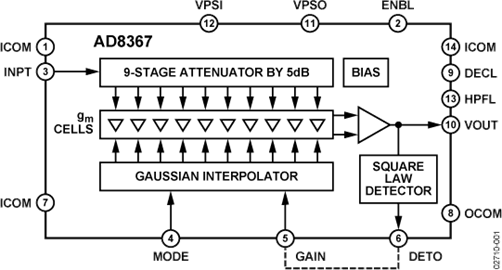

产品结构框图
产品特性

* 宽带宽(-3 dB带宽):500MHz * 线性dB连续模拟增益控制 * 片上集成了律方根检波器,可以实现单片AGC应用 * 片内集成平方律检测器用于AGC操作 * 高线性度输出IP3:36.5dBm(70MHz) * 高输出压缩p1dB:8.5dBm(70MHz) * 单端200Ω输入阻抗,50Ω输出阻抗 * 具有增益控制特性选择和功耗关断控制功能;增益控制范围:45dB(最大增益42.5dB) * 小尺寸14引脚TSSOP封装 * 可以通过外部电容将工作频率扩展到任意低频

主要参数

- 广泛模拟变量获得:-2.5+42.5dB数据库 - 3dB截止频率为500mhz - 单电源操作:2.7V-5.5V

产品应用

- 自动增益控制电路 - 级联电路 - 微波接收机 - 蜂窝基站

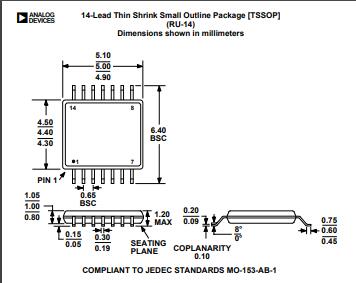

封装
设计工具
评估板信息
评估板型号:AD8367-EVALZ
评估板介绍

- AD8367-EVALZ是一款配置齐全的4层FR4评估板,用于轻松评估AD8367的所有特性 - 内置具有单端设置的信号输入和输出SMA连接功能 - 通过拉低MODE引脚(SW2)并将DETO引脚短接到GAIN引脚(SW1)可轻松设置AGC模式 - 通过VPOS和GND测试点的线夹引线可实现+5 V/26 mA电源接入 - 它的电压范围是+2.7~+5.5V

相关器件
替代器件型号:

- AD8364、AD8362、AD8361、AD8354、AD8353、AD8352、AD8351ARM-REEL7、AD8350ARM-R2、AD8351、AD8350AR15
