LM339

LM339

LM339(四路差动比较器)是在电压比较器芯片内部装有四个独立的电压比较器,是一种常见的集成电路,主要应用于高压数字逻辑门电路。 利用LM339可以方便的组成各种电压比较器电路和振荡器电路。

基本信息
描述

LM339(四路差动比较器)是在电压比较器芯片内部装有四个独立的电压比较器,是一种常见的集成电路,主要应用于高压数字逻辑门电路。 利用LM339可以方便的组成各种电压比较器电路和振荡器电路。

产品图片
器件类别

#低功耗低失调电压四比较器 #集成电路

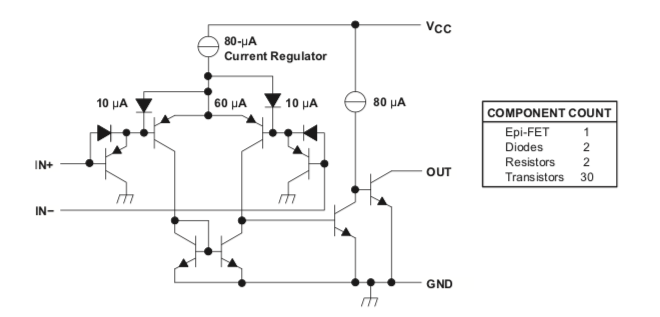

产品结构框图
产品特性

•供应范围广 –单电源:2 V至36 V (非V型装置测试至30 V,V型后缀装置测试至32 V) –双电源:±1 V至±18 V (非V装置测试为±15 V,V后缀装置测试为±16 V) •与电源电压无关的低电源电流漏极:0.8 mA(典型) •低输入偏压电流:25纳安(典型) •低输入偏移电流:3 na(典型)(lm139) •低输入偏移电压:2 mV(典型) •共模输入电压范围包括接地 •差动输入电压范围等于最大额定电源电压:±36 V •低输出饱和电压 •输出与TTL、MOS和CMOS兼容 •产品符合MIL-PRF-38535, 除非另有说明,否则所有参数都要进行测试。对于所有其他产品,生产过程不一定包括所有参数的测试。

主要参数

• 频道数:4 •输出类型:开集极式输出 •电源电压Vs —最小:2V —最大:30V •传播延迟时间:0.3 uS •VOS(25 C时的偏移电压) 5 mV(最大值) •每通道Iq: 0.2 mA(标准值) •输入偏置电流(+/-):50 nA(最大值) •满幅度输出 •工作温度范围:0—70 C •VICR —最大:28.5 V —最小:0 V

产品应用

•工业 •汽车 - 信息娱乐和集群 - 车身控制模块 •电力监管 •振荡器 •峰值检测器 •逻辑电压转换

封装

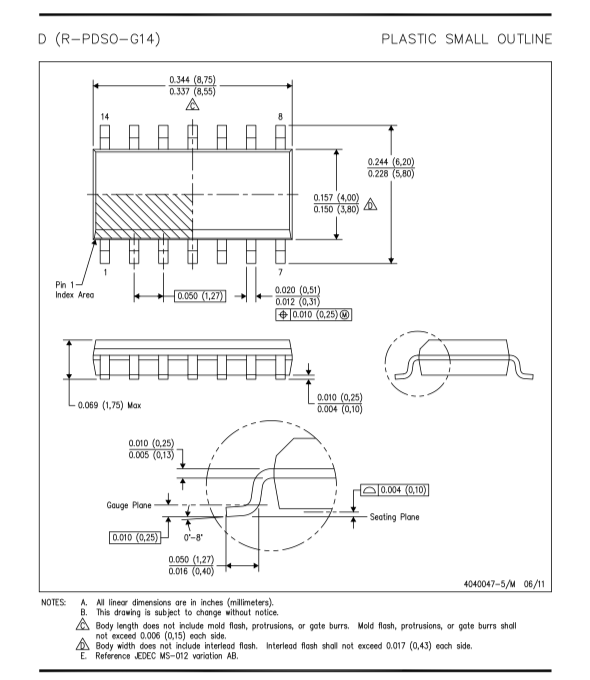

SOIC (D

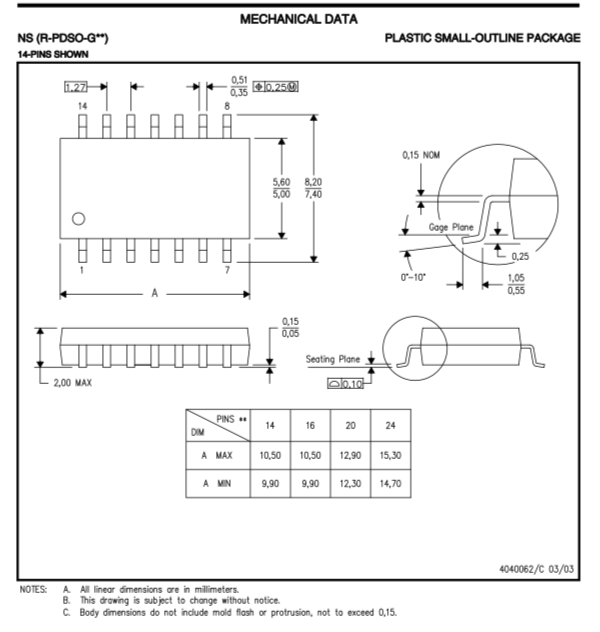

SOP(NS)

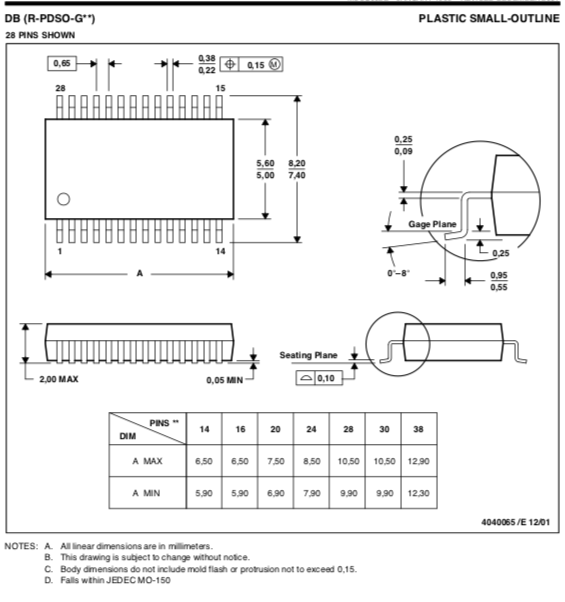

SSOP(DB)

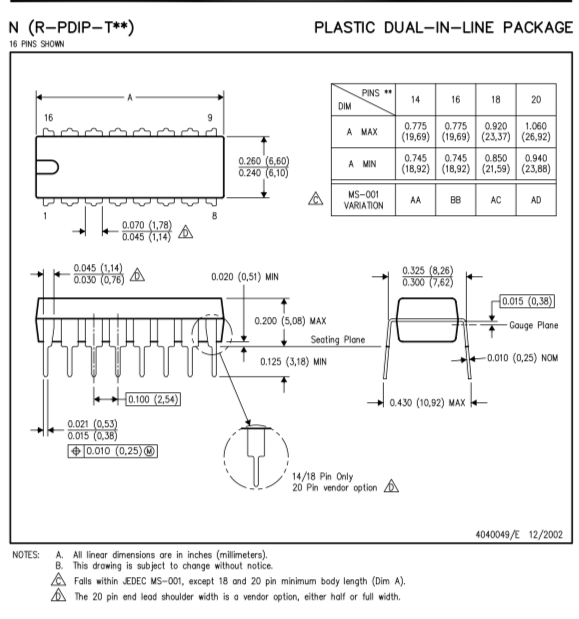

PDIP(N)

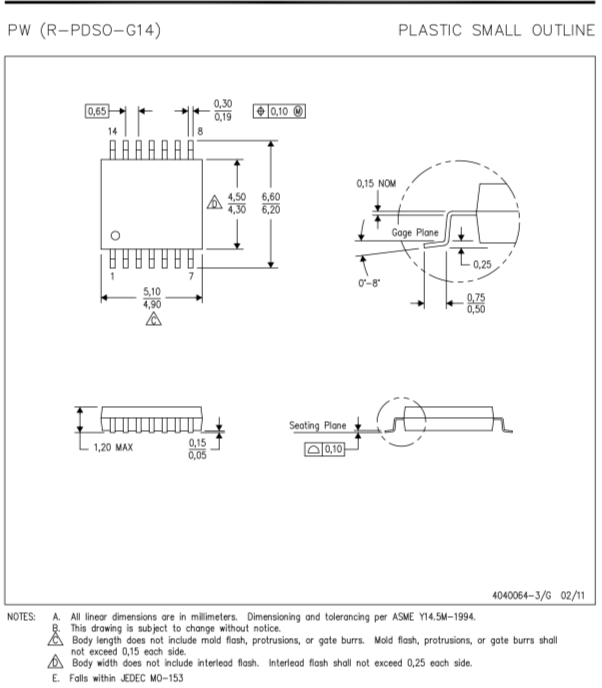

TSSOP(PW)
设计工具
设计参考
参考设计
参考设计简述

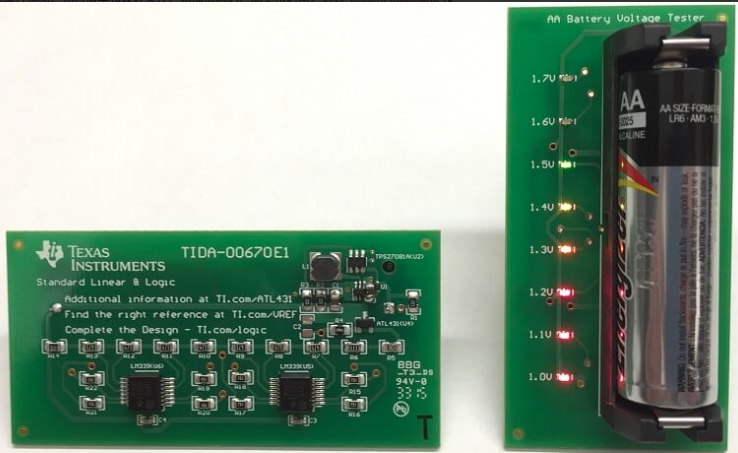

#这是一种低成本的灵活电压监控器,它使用电压参考来测试电池电压。 #该解决方案也可用作电压轨监测器,适用于需要具有多电压轨的精确供电的许多应用。 #通过使用 TI 的超低功耗电压参考,不仅能降低总系统功耗,还能维持较低的 BOM 成本。 #测试和显示电池电压可提供示例来表明对此进行设计并在类似的应用中进行实施是多么容易。
