TL331

TL331
基本信息
描述:高压单路差动比较器
器件类别
放大器
比较器
产品图片

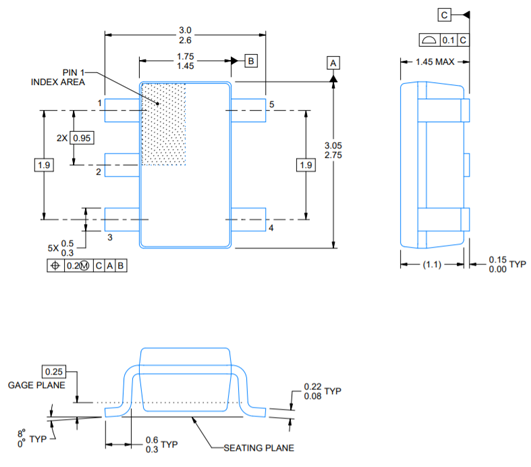

产品结构框架图

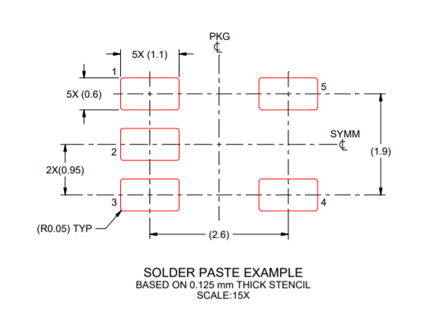

引脚排列
产品特性

该装置由一个单电压比较器组成,该比较器设计用于在各种电压范围内从单电源操作。如果两个电源之间的电压差为2 V至36 V,并且VCC比输入共模电压至少高1.5 V,则也可以从双电源操作。电流消耗与电源电压无关。输出可以连接到其他开放式收集器输出,以实现有线和关系。

主要参数

* 单电源或双电源 * 电源电压范围广,2 V至36 V * 与电源电压无关的低电源电流漏极,典型值为0.4 mA * 低输入偏压电流,25纳典型值 * 低输入偏移电压,2 mV典型值 * 共模输入电压范围包括接地 * 差动输入电压范围等于最大额定电源电压,±36 V * 低输出饱和电压 * 与TTL、MOS和CMOS兼容的输出

产品应用

* 磁滞比较器 * 振荡器 * 窗口比较器 * 工业设备 * 测试和测量

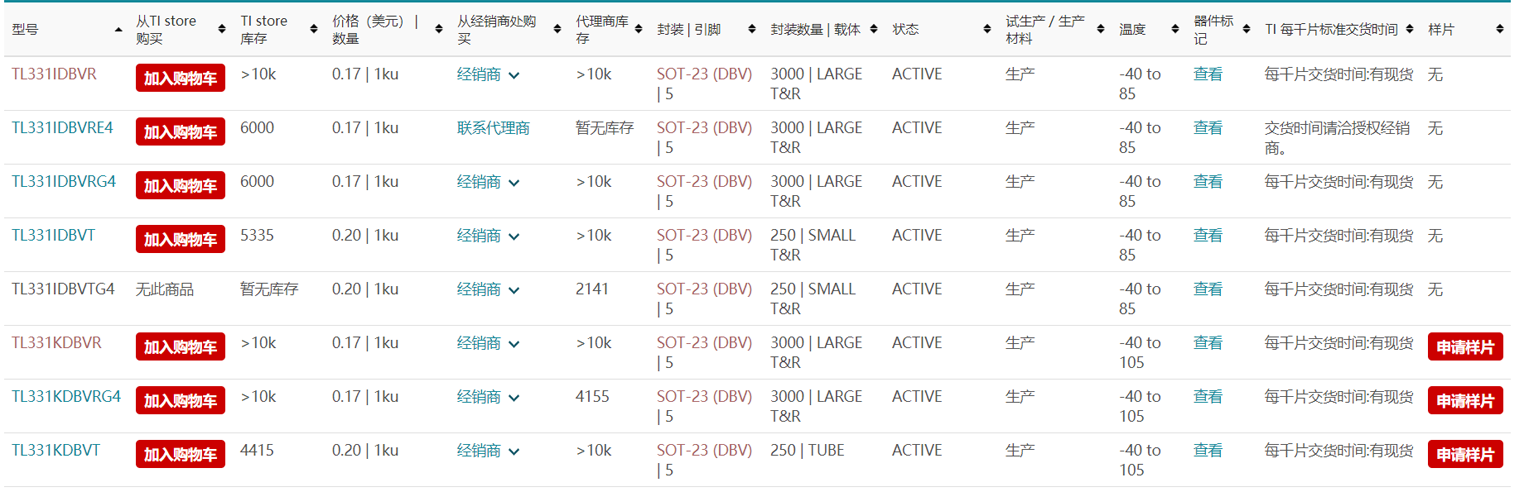

购买渠道
现货分销商网站直接购买
