VCA824

VCA824
基本信息
描述:宽带 420MHz 大于 40dB 增益调节范围、V/V 线性可变增益放大器
器件类别
可变增益放大器
产品图片
产品结构框图
产品特性

VCA824是一款直流耦合,宽带,线性输入V / V,连续可变,电压控制增益放大器。该器件为单端转换提供差分输入,具有高阻抗增益控制输入,用于将增益从增益电阻(R G)和反馈电阻(R F)设置的标称最大增益下降40 dB 。 VCA824内部架构由两个输入缓冲器和一个与乘法器内核集成的输出电流反馈放大器级组成,提供完整的可变增益放大器(VGA)系统,无需外部缓冲。最大增益在外部设置两个电阻,从而提供了设计灵活性。最大增益应设置在2 V / V和40 V / V之间。VCA824的增益控制电压采用±5 V电源供电,当控制电压在1 V至-1 V范围内变化时,以V / V线性调节增益。例如,设置最大增益为10 V / V, VCA824在1 V输入时提供10 V / V,在-1 V输入增益控制范围内提供0.1 V / V电压。VCA824具有出色的增益线性度。对于20 dB最大增益和增益控制输入电压在0 V和1 V之间变化,

主要参数

### •710 MHz小信号带宽(G = 2 V / V) ### •320 MHz,4 V PP带宽(G = 10 V / V) ### •0.1 dB增益平坦度达到135 MHz ### •2500-V /μs摆率 ### •> 40 dB增益调整范围 ### •高增益精度:20 dB±0.3 dB ### •高输出电流:±90 mA

产品应用

### •差分线路接收器 ### •微分均衡器 ### •脉冲幅度补偿 ### •可变衰减器 ### •电压可调谐有源滤波器

封装
设计工具
库/模型
库文件

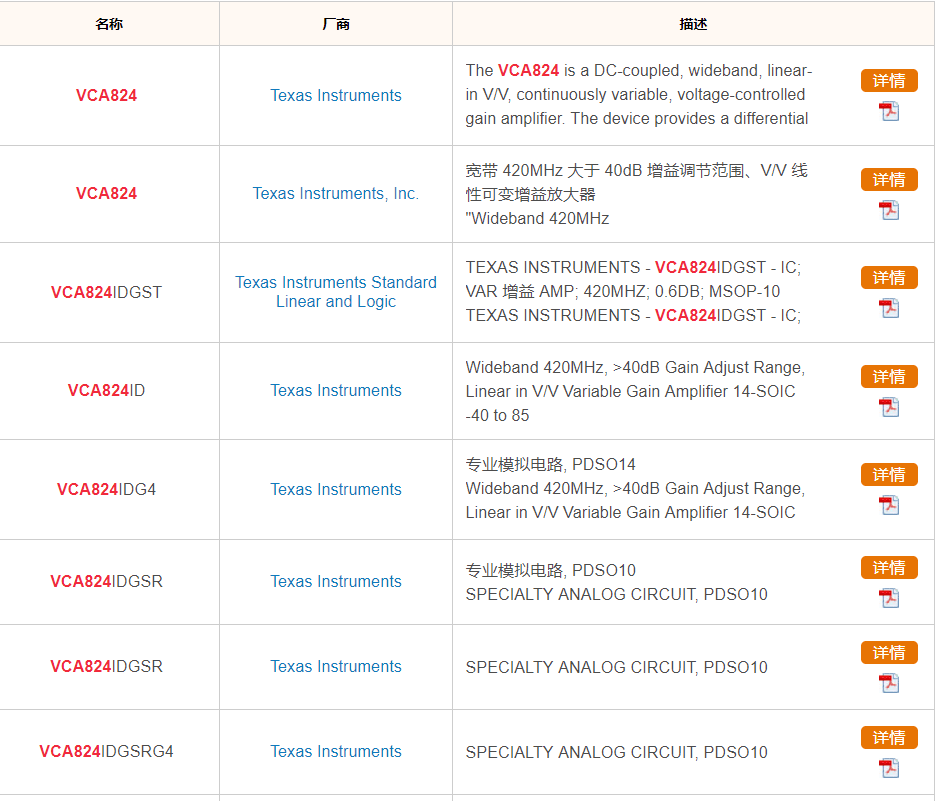

VCA824IDGST
Wideband 420MHz, >40dB Gain Adjust Range, Linear in V/V Variable Gain Amplifier 10-VSSOP -40 to 85
VCA824ID
Wideband 420MHz, >40dB Gain Adjust Range, Linear in V/V Variable Gain Amplifier 14-SOIC -40 to 85
VCA824IDR
Wideband 420MHz, >40dB Gain Adjust Range, Linear in V/V Variable Gain Amplifier 14-SOIC -40 to 85
VCA824IDGSR
Wideband 420MHz, >40dB Gain Adjust Range, Linear in V/V Variable Gain Amplifier 10-VSSOP -40 to 85
评估板信息
评估板1
评估板型号:DEM-VCA-MSOP-1A

评估板介绍

DEM-VCA-MSOP-1A演示夹可以帮助设计者评估TI高速可变增益放大器的操作和性能。这个未填充的PC板与10个主要的MSOP(DGS)封装中提供的产品兼容。

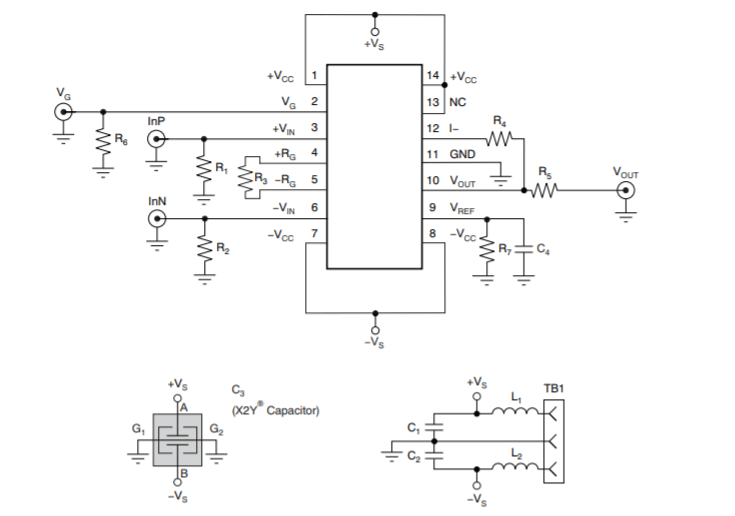

原理图
评估板2
评估板型号:DEM-VCA-SO-1B
评估板介绍

DEM-VCA-SO-1B演示夹可以帮助设计者评估TI高速可变增益放大器的操作和性能。这个未填充的PC板与14引线SOIC(D)封装中提供的产品兼容。

原理图
评估板3
评估板型号:TSW7001EVM
评估板介绍

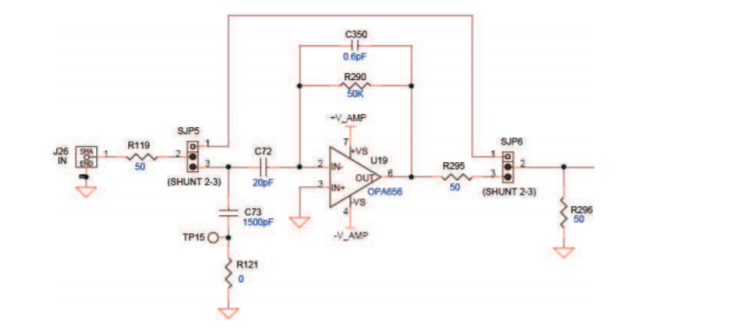

TSW7001 是超宽频、高性能压控放大器 VCA824 的演示套件。它还包括 16 位精密电压 DAC、用于实现增益控制的 DAC8831 以及可选 OPA656 跨阻抗输入级。

原理图
