LM393

LM393
基本信息
描述:LM393 双路差动比较器
器件类别:放大器
产品图片:
产品结构图:
产品特性

输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上,不受 Vcc端电压值的限制.此输出能作为一个简单的对地SPS开路(当不用负载电阻没被运用),输出部分的陷电流被可能得到的驱动和器件的β值所限制.当达到极限电流(16mA)时,输出晶体管将退出而且输出电压将很快上升。

主要参数

▪工作温度范围:0°C -- +70°C ▪SVHC(高度关注物质):No SVHC (18-Jun-2010) ▪器件标号:393 ▪工作电源电压范围宽,单电源、双电源均可工作,单电源: 2~ 36V, 双电源:±1~±18V; ▪消耗电流小, ICC=0.4mA; ▪输入失调电压小, VIO=±2mV; ▪共模输入电压范围宽, VIC=0~VCC-1.5V; ▪输出与TTL,DTL,MOS,CMOS 等兼容; ▪输出可以用开路集电极连接“或”门; ▪表面安装器件:表面安装

产品应用

▪基本比较器 ▪驱动CMOS ▪低频运算放大器 ▪换能放大器 ▪带失调调整的低频运算放大器 ▪过零检波器(单电源时) ▪极限比较器 ▪晶振控制振荡器 ▪两阶高频压控振荡器

封装(多个)

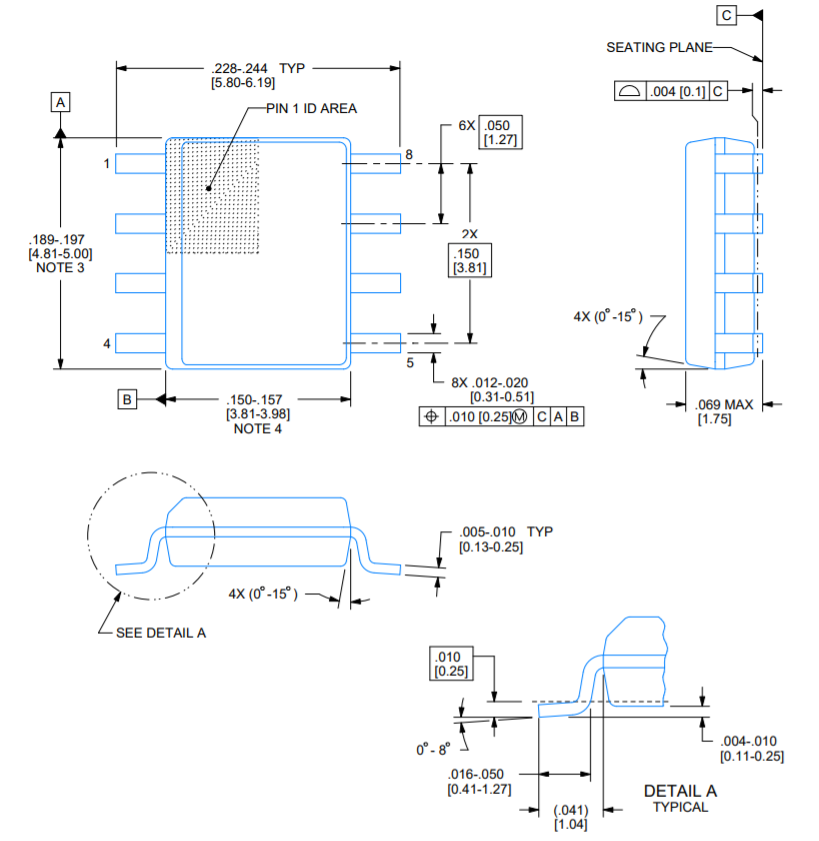

封装1(SOIC(D))

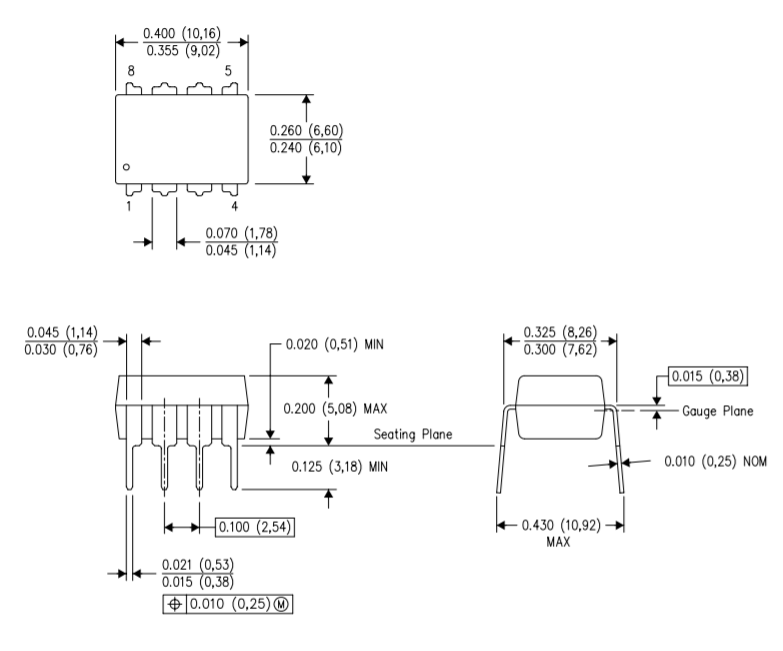

封装2(PDIP(P))

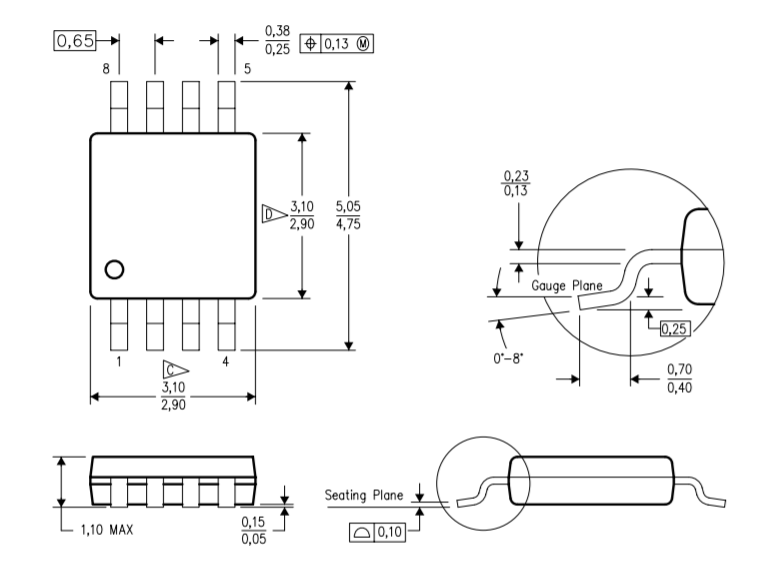

封装3(VSSOP(DGK))

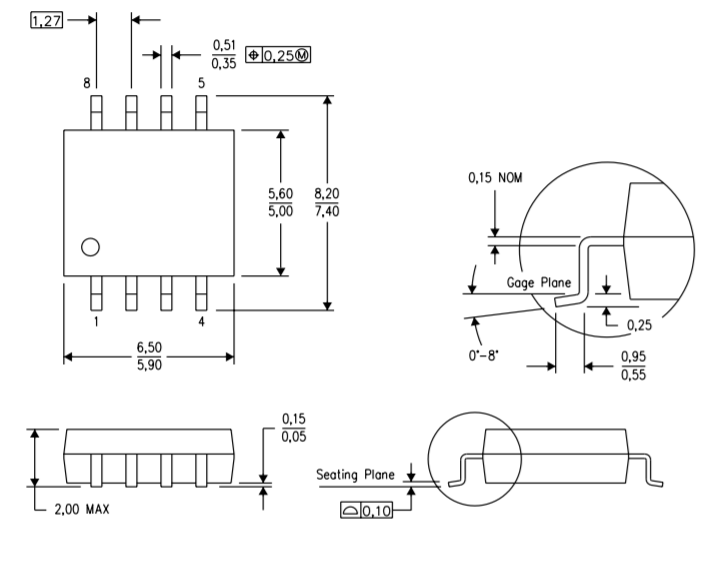

封装4(SOP(PS))

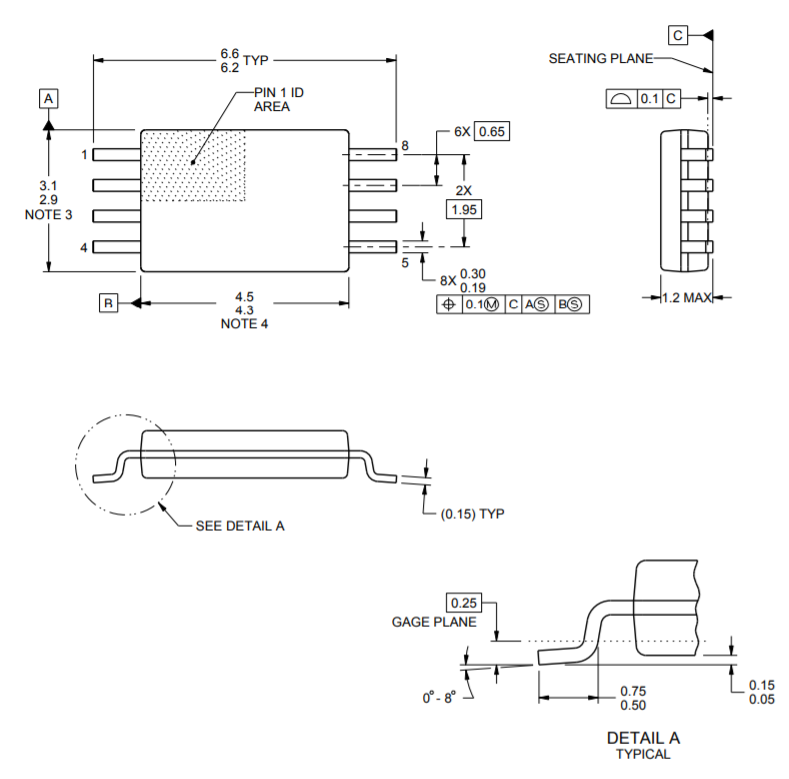

封装5(TSSOP(PW))
