AD603
AD603
基本信息
描述:用于RF和IF AGC系统的低噪声,电压控制放大器。
器件类别:
放大器
频射和微波
产品图片:

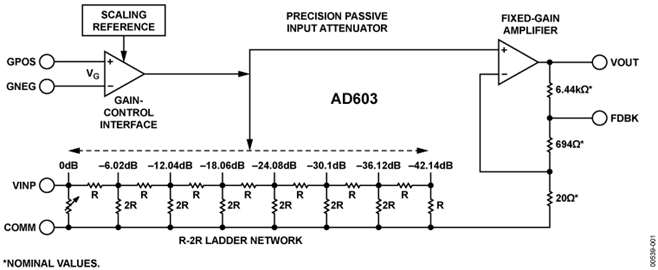

产品结构框图:

引脚排列:

产品特性
AGC电路是一款低功耗,电压控制的放大器,常用于RF/IF自动增益控制电路系统中。 它提供了精确地,引脚可选的增益。当带宽为90 MHz时,增益为−11 dB 到 +31 dB,当带宽为9 MHz时,增益为+9 dB 到+51 dB。可使用一个外部电阻来调节任何中间范围的增益。输入级的参考噪声频谱密度仅有1.3 nV/√Hz,在参考电源5V的情况下,功耗只有125 mW。增益分贝为线性,经过精确校准,在外界温度和供电电源影响下可以稳定工作。增益受控于一个高阻抗(50兆欧),低偏置(200 NA)的差分输入;该比例为25毫伏/分贝,要求只有1伏增益控制电压来覆盖中央增益为40分贝的范围。无论选定的范围如何,都会提供1分贝的超量程或欠量程增益。对于40分贝的增益改变,增益控制响应时间小于1微秒。差分增益控制接口允许使用差分或单端正极或负极的控制电压使用。这些放大器的几种可能是级联,因此其增益控制得到补偿,以优化系统的信噪比。
主要参数
* 电源电压Vs:±7.5V * 输入信号幅度VINP:+2V * 增益控制端电压GNEG和GPOS:±Vs * 功耗:400mW * 工作温度范围: >AD603A:-40℃~85℃ >AD603S:-55℃~+125℃ > * 存储温度:-65℃~150℃
产品应用
- RF/IF AGC放大器 - 视频增益控制 - A/D范围扩展 - 信号测量

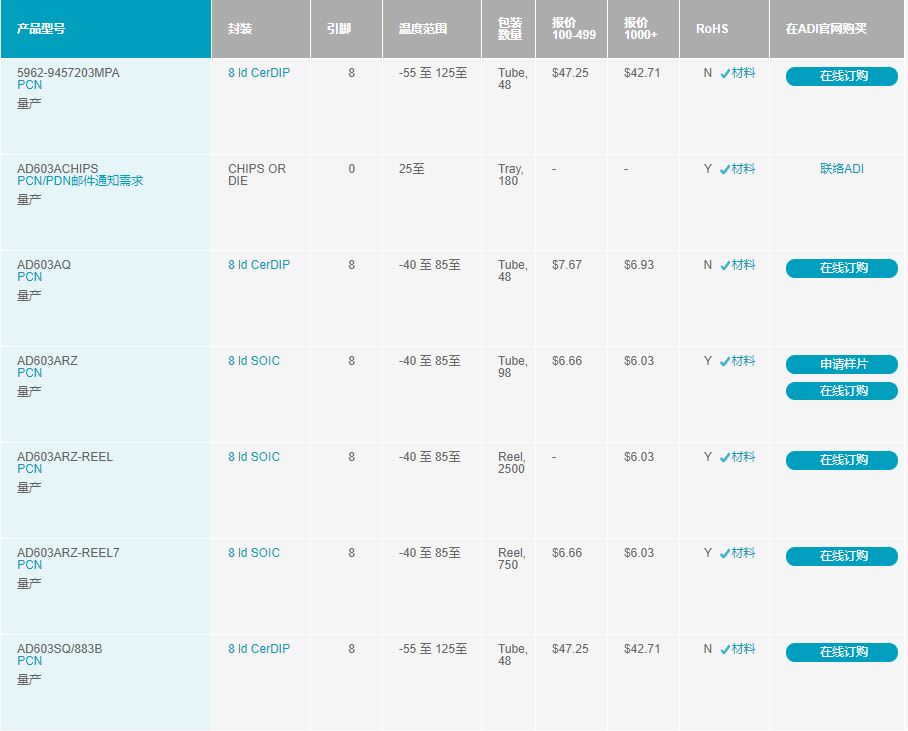

封装

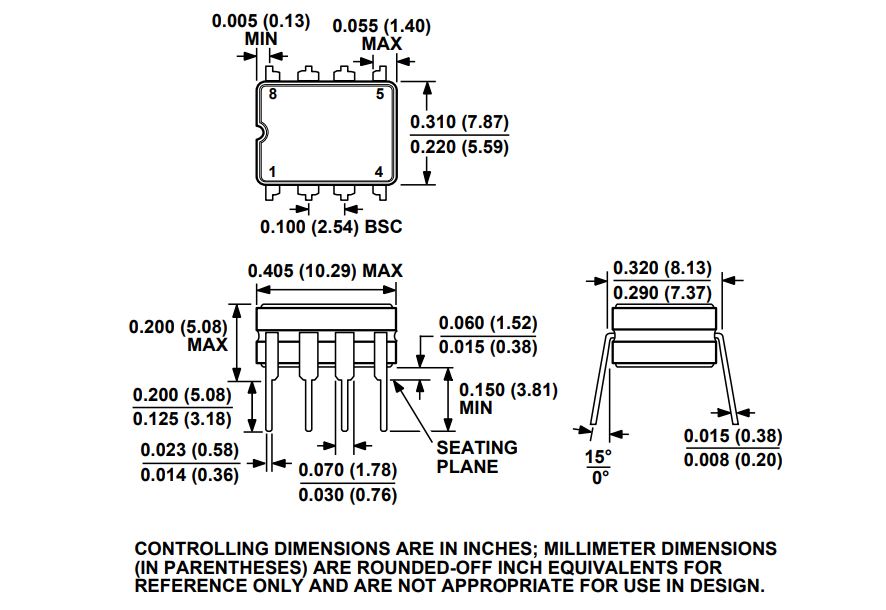

封装1

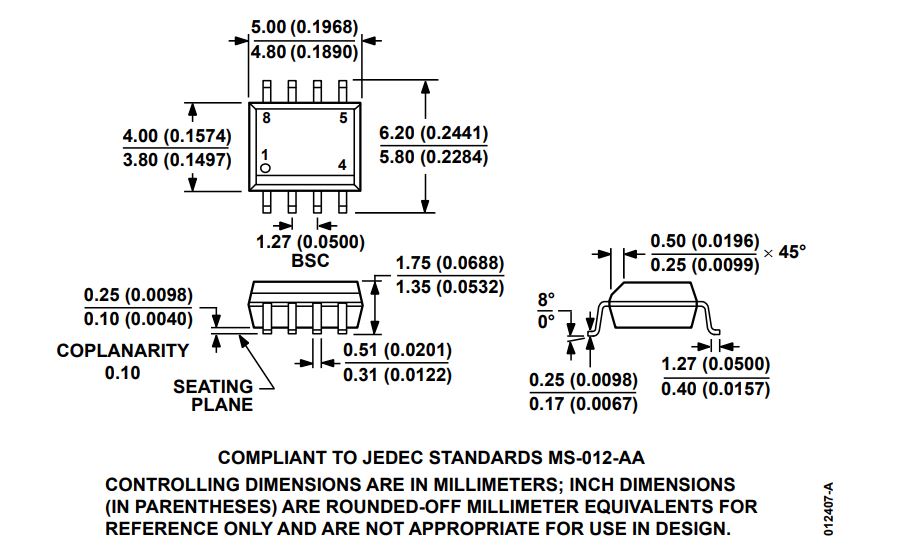

封装2

资源链接
设计工具
库/模型
评估板信息
评估板型号:AD603-EVALZ
评估板图片
评估板介绍
AD603评估板配置灵活方便,支持大部分工作模式。除希望执行目标测试的任意测试设备之外,用户只需连接一个能够提供20 mA电流的双极性电源即可。

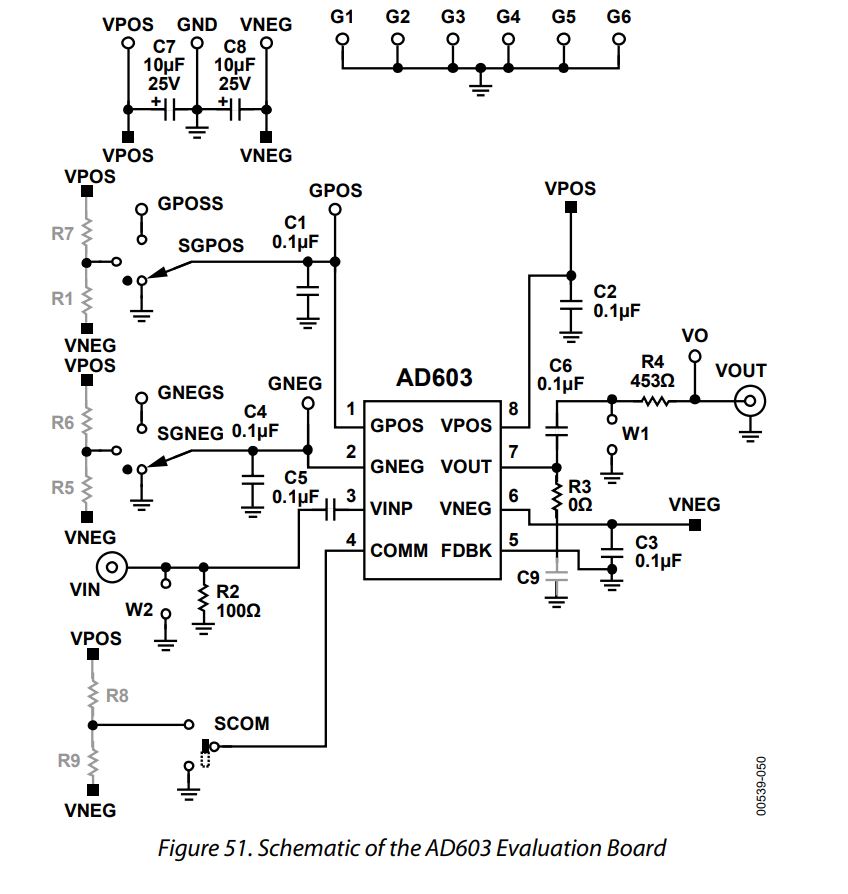

原理图

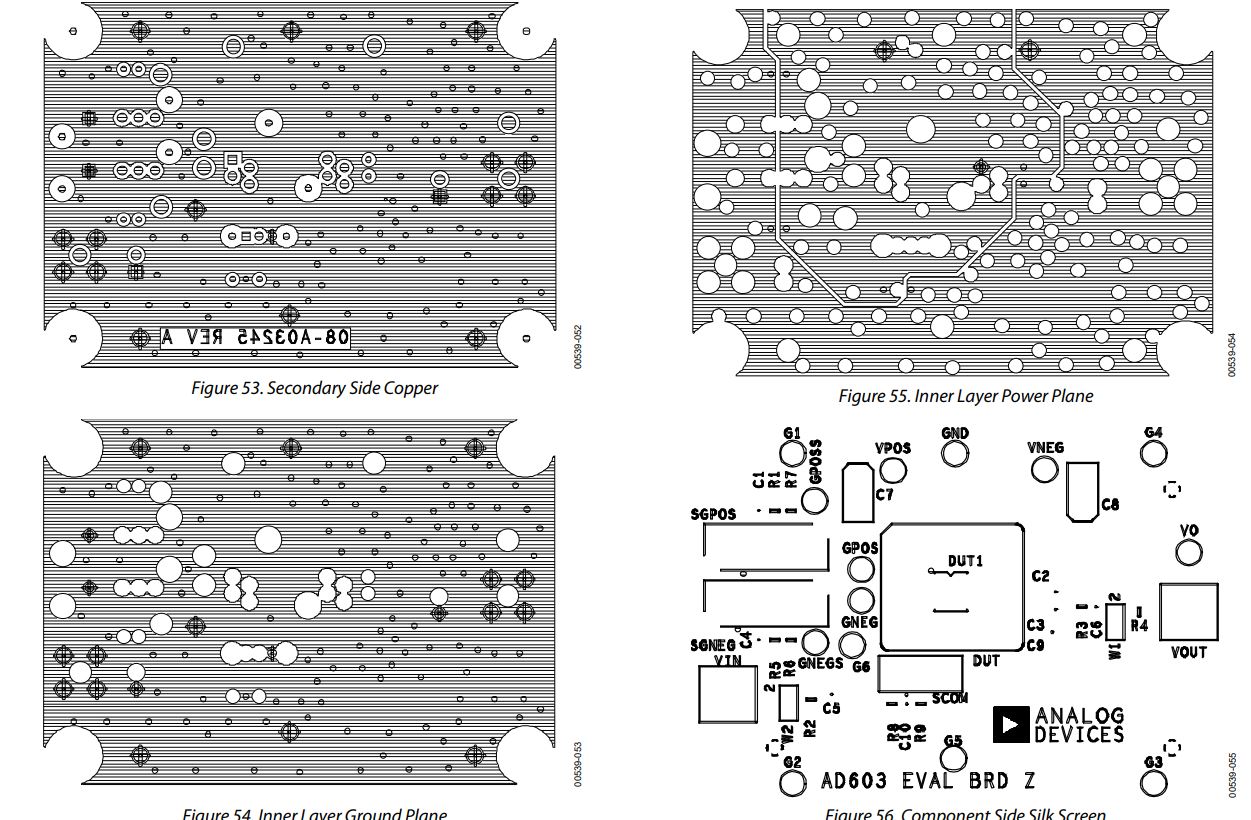

pcb板图
