AD8369

器件型号
基本信息
描述:600MHz 、45dB数字控制式可变增益放大器 600 MHz, 45 dB Digitally Controlled Variable Gain Amplifier
厂商
器件类别:放大器
产品图片

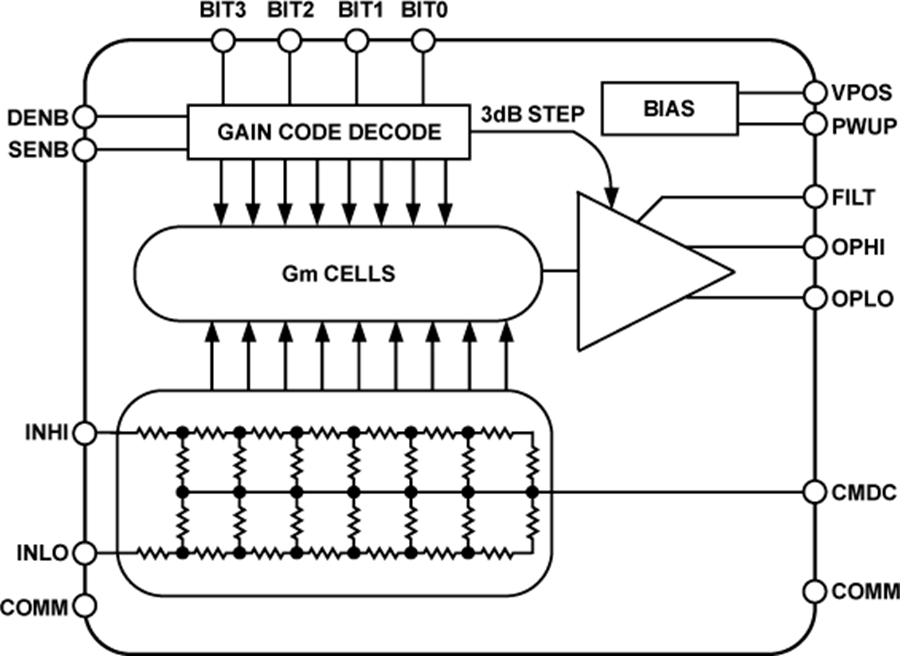

产品结构框图
产品特性

AD8369是一款高性能数字控制型可变增益放大器,设计用于手机接收机的中频设备。 该器件具有4位数字控制增益接口,可配置为并行或3线串行控制。增益控制在45 dB的范围内可调,以3 dB递增。 它适合用于数字中频接收机,并且额定工作频率为常见的中频:70 / 140 / 190 / 240 / 380 MHz。20 MHz通道带宽的增益稳定性和平坦度低于0.1 dB(380 MHz时)。它结合了低失真和驱动200 或1 K 的能力,可作为灵活的高中频增益控制元器件使用。 AD8369采用先进的硅双极性工艺制造,以3 V或5 V单电源供电,提供节省空间的16引脚超薄紧缩小型(TSSOP)封装,额定温度范围为–40ºC至+85ºC。

主要参数

* 宽带宽(-3 dB带宽):600 MHz * 数字控制增益,步进为3 dB * 4位并行或3线式串行接口 * 增益控制范围45 dB(最大增益40 dB) * 平坦增益响应:380 MHz,<0.2 dB(20 MHz信号带宽) * 高线性度输出IP3:19.5 dBm (70 MHz) * 单端200Ω输入与输出阻抗 * 小尺寸16引脚TSSOP封装

产品应用

* 细胞/ pc基站 * 固定无线接入 * 有线调制解调器 * 仪表

封装
资源链接
文章
其它技术交流渠道
设计工具
评估板信息
评估板型号:AD8369-EVALZ
评估板图片
评估板介绍

AD8369- EVALZ是一个完全填充的、4层的、基于FR4的评估板,旨在方便地评估AD8369 DVGA的所有特性。评估板包含旁路变压器,允许单端或差分输入,以及一个25针D-Sub连接器,用于芯片上SPI端口或并行接口的外部数字控制。评估板上有几个开关。SW3用于串行和并行编程模式之间的切换。SW1用于在SPI模式下启用或禁用锁存器函数或在并行模式下启用数据写入函数。SW4是一种旋转开关,可用于以并行方式设置位码。SW2用于对AD8369应用或禁用+ 5v。这个评估板只需要4.5 V至5.5 V范围内的一次供应。

相关器件
功能替代器件:AD8370
购买渠道
