航模纸飞机制作分享
关于项目
KT板航模纸飞机
作者:我方小悟空
项目介绍(引用)
用于熟悉航模飞机基本原理及特性
特点:成本低廉、耐炸、适合新手入门
项目图片

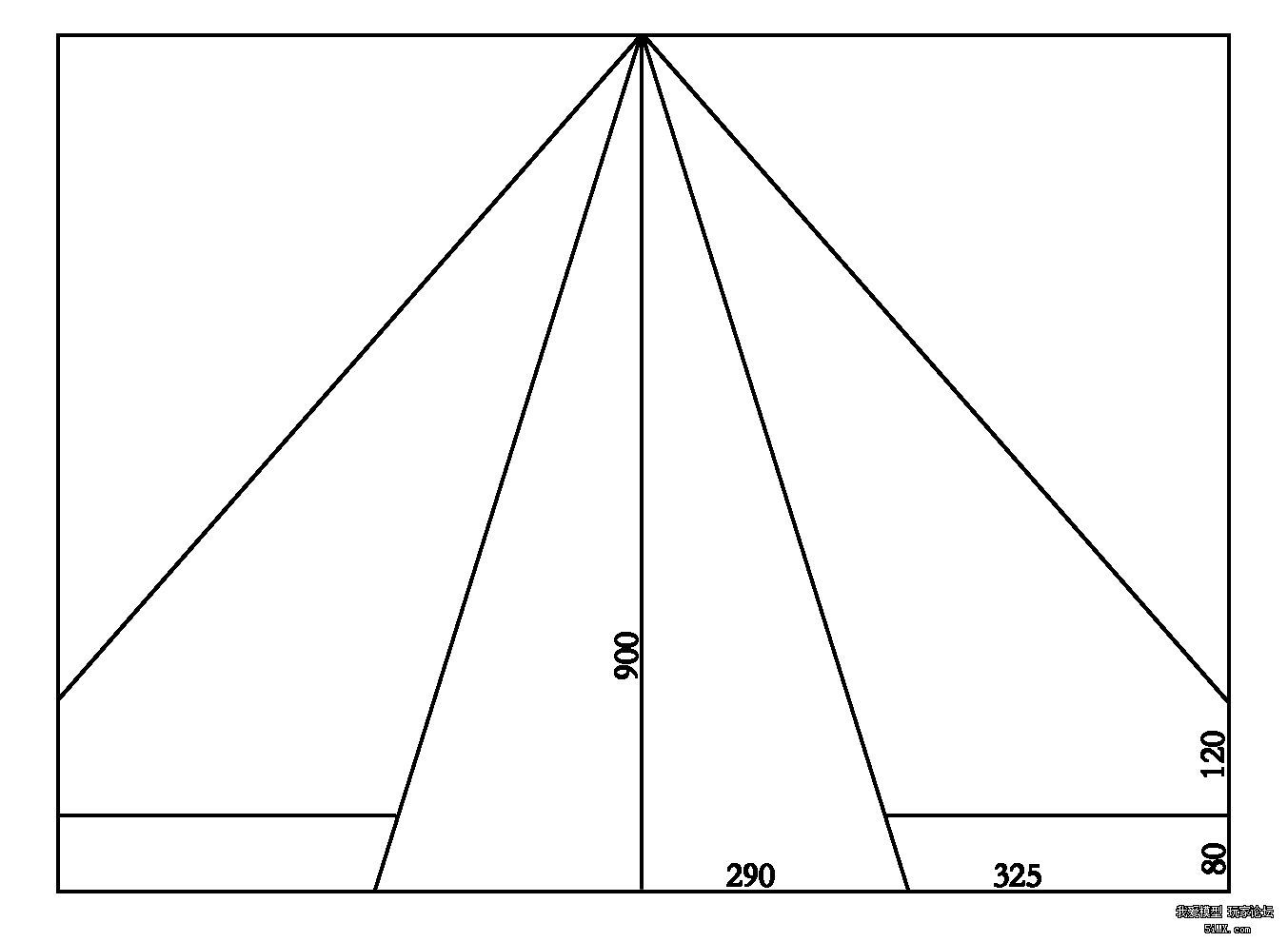

图纸(来自百度图片)

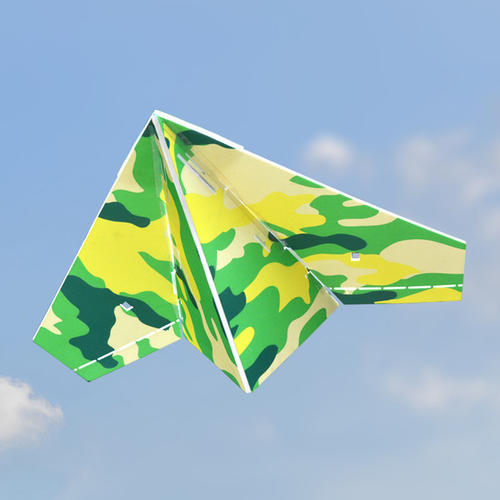

成品展示1(来自百度图片)

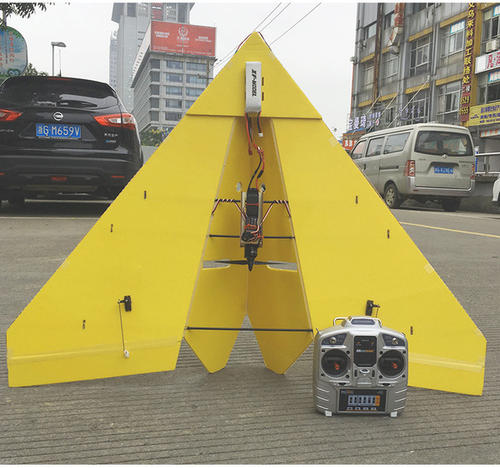

成品展示2(来自百度图片)
用到的器件(多个)
ldpower 2212 1400KV 8寸 三叶桨
数量:1
单价:¥1
介绍:用于产生飞机升力
9g 银燕舵机(可用SG90 9g舵机替代)
数量:2
单价:¥4
介绍:控制副翼及尾翼俯仰
3S-11.1 2200mA锂电池
数量:1
单价:¥60(+充电套餐)
介绍:作为电源提供动力
30A 无刷电调
数量:1
单价:¥33
介绍:调整电流电压
A2212-2200KV 无刷电机
数量:1
单价:¥32
介绍:提供飞机动力
热熔胶枪及热熔胶棒
单价:¥10
MC6 航模遥控器及接收机
数量:1
单价:¥133
介绍:飞控系统
Z型拉杆(硬铁丝)、魔术贴、舵机延长线
数量:若干
总价:¥5
介绍:用于各器件的连接
电池扎带、舵角、自锁式卡扣扎带
数量:若干
总价:¥5
介绍:各器件连接及固定
5mm*1000mm空心碳纤维管
数量:2
单价:¥12
介绍:用于机身固定
BB响
数量:1
单价:¥5
介绍:用于检测锂电池电量及低电量提醒
1.2*2.4mKT板
数量:1
单价:¥40
介绍:用于搭建机架
总价:¥344左右(淘宝)闲鱼二手则价格更低
设计资料
制作步骤及注意事项
1:搭建机架
可根据图纸可同比例放大缩小飞机尺寸
机身越大越稳定、同时要求电机转速更快、桨叶更大
副翼宽度控制在10cm左右最佳
可通过手折纸飞机对其进行模拟实验
2:固定机架
飞机顶部宜呈60度角最为稳定
为保证结构坚固,可在顶部凹槽填充卫生纸作为缓冲
碳纤维固定机架时,中间两根碳纤维宜控制在10cm左右,进而使得电机电调装置更好固定连接
使用热熔胶固定碳纤维及机身更为简洁美观
3:连接各器件
机身更大相对于各电子器件容错率更高,重心控制在二分之一处,通过电池扎带可自行调整锂电池位置调整重心
舵机与副翼连接:舵角宜接近俯仰摆动处,使得舵机旋转相同角度,副翼俯仰区间更大(类比开关门)
各器件应尽可能控制在机身中心线位置进而控制重心于二分之一处
电机连接应呈一定角度,前低后高,从而使得电机推力与重心(机身V槽空心处)在同一直线处
4:设备调试
桨叶安装影响推力方向,若方向相反,可通过交换电调左右两侧连接线改变方向
5:试飞
可由MC6遥控模拟器在电脑模拟飞行熟练后再进行实战演练
起飞时油门应推到最大,一旦起飞,拉低油门在三分之一至二分之一处
讨论及拓展分析
根据伯努利定理,副翼上仰,上表面流速低压强大,副翼位置被压低,电机旋转进而产生升力
软件拓展
舵机可与Arduino连接,改变旋转角度限制(360度)
飞控系统可由Arduino替代,实现可编程
相关传感器:红外、超声波、湿度传感器
硬件拓展
灯带
进阶:MC6遥控可替换天地飞遥控器
起落架
摄像头
MC6遥控器电源(6节干电池)可改为与锂电池(可充电)连接,降低成本
欢迎补充~
题外
淘宝套餐多为¥400+,DIY成本(¥344)相对更低,非常适合航模新手入门
只要动力强,板砖也能上天。
小编经验有限,欢迎评论更多脑洞补充~
