AD9913 - 低功耗、250 MSPS、10位DAC、1.8 V CMOS直接数字频率合成器

AD9913
基本信息
低功耗、250 MSPS、10位DAC、1.8 V CMOS直接数字频率合成器
产品类别
时钟和定时
射频和微波
产品图片
产品结构框图
产品特性

AD9913是一款完整的直接数字频率合成器(DDS),专为满足便携式、手持式和电池供电设备严格的功耗限制而设计。该器件内置一个10位数模转换器(DAC),最高采样速率为250 MSPS。它采用先进的DDS技术,连同高速、高性能DAC,构成完整的数字可编程高频合成器,能够产生最高100 MHz.的频率捷变模拟输出正弦波。 AD9913提供快速跳频和精密调谐分辨率。它还具有良好的相位偏移控制分辨率。控制字通过串行或并行I/O端口载入AD9913。它还支持在用户定义的线性扫描模式下工作,可产生频率的高度线性扫描波形。为了支持多种产生系统时钟的方法,AD9913不仅内置振荡器,可以利用简单晶体作为频率参考,还内置高速时钟倍频器,可以将参考时钟频率转化为整个系统时钟速率。为了降低功耗,AD9913的许多独立模块可在不工作时关断。 AD9913的工作温度范围为−40°C至+85°C扩展工业温度范围。

主要参数

* 功耗:50 mW(最高250 MSPS内部时钟速度时) * 100 MHz模拟输出 * 集成10位DAC * 频率分辨率:0.058 Hz或以上 * 相位噪声:≤ –135 dBc/Hz(DAC输出,1 kHz偏移时) (使用片上PLL乘法器时,<115 dBc/Hz) * 频率方程式中的模数可编程 * 相位调谐分辨率:0.022° * 出色的动态性能 >80 dB SFDR(AOUT为100 MHz ,±100 kHz偏移时) * 自动线性频率扫描能力 * 8种频率或相位偏移形式 * 1.8 V电源

产品应用

* 便携式和手持式设备 * LO捷变频率合成 * 可编程时钟发生器 *雷达和扫描系统的FM线性调频源

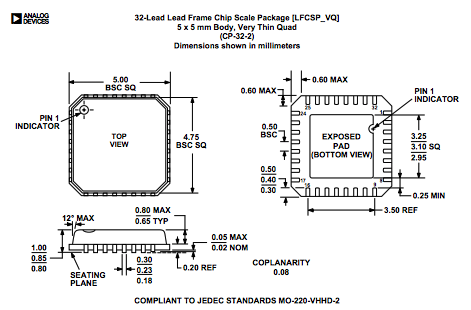

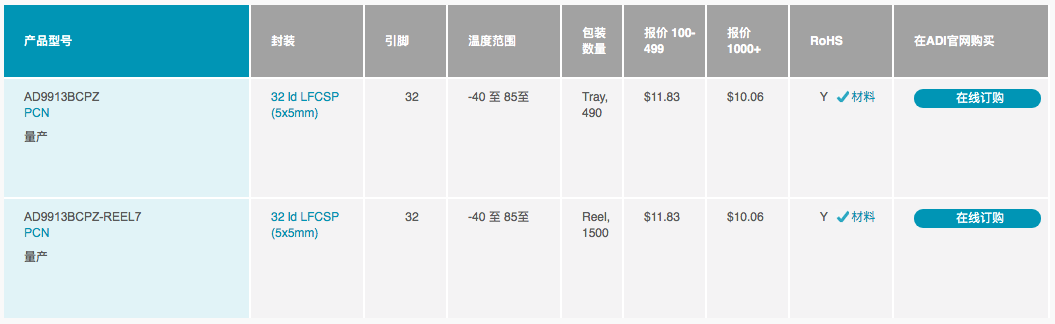

封装
设计工具
AD9913 评估板

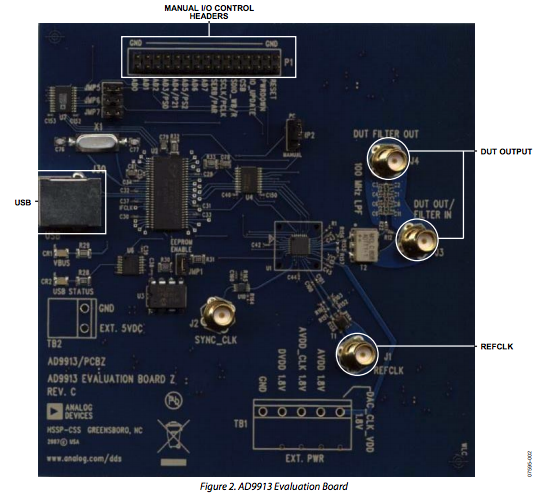

评估板图片
评估板介绍(Markdown备注)

FEATURES * Evaluation board powered solely via the USB port * Easy to use Windows graphical user interface allowing * software control of all AD9913 features * Flexible reference clock input accepts external crystal or * external reference clock * DAC output easily accessible via SMA connector * SMA connectors provided for external reconstruction filter PACKAGE CONTENTS * AD9913 evaluation board * USB cable * CD with the following contents: * Evaluation software * Schematics * AD9913 data sheet *EVAL-AD9913 instructions (this document)
