Si86xx - Silicon Labs的数字隔离器系列
基本信息
Si86xx 系列是业内性能最高、最宽通道数的单向和双向隔离器系列,支持高达 5 kVRMS 的增强型隔离额定值。Si86xx 隔离器基于 Silicon Labs 获得专利的 CMOS 隔离技术,能够在恶劣的工业应用中可靠工作
Silicon Labs
器件类别:数字隔离器
产品图片

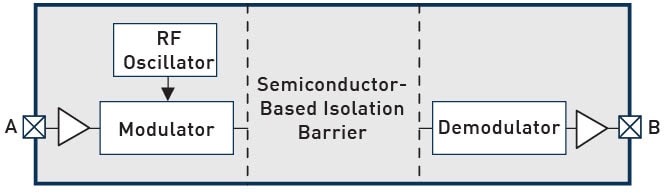

产品结构框图
产品特性
高达 5000 VRMS 隔离
通过 UL、CSA 和 VDE 认证
额定工作电压下具有 60 年寿命
高电磁场抗扰度
独立的双向 SDA 和 SCL 隔离通道
开漏输出,具有 35 mA 灌电流
支持的 I²C 时钟高达 1.7 MHz
单向隔离通道,支持额外的系统信号(Si8605、Si8606)
电源电压:2.5 V 至 5.5 V
-40°C 至 +125°C 温度范围
共模瞬态抗扰度:50 kV/µs
符合 AEC-Q100 标准
符合 RoHS 规范的封装
产品应用
工业
IEC 60950(转换到 IEC 62368)需要 8 mm 以支持更高的工作电压
IS2 也将规格扩展至 IEC 62368
医疗
IEC 60601 的 2 MOPP (两项患者保护措施,最严格的要求)要求针对 250 VRMS 使用 8 mm 或者保形涂层
IS2 将无涂层的使用从扩展为 125 VRMS 至 250 VRMS
应用领域
AC感应电机
电池电压域
有刷和无刷DC电机
含隔离式FXS的DSL集成存取装置
电表
电子式照明镇流器
集成式数字电视
工业自动化/可编程逻辑控制器
电表集中器
电机控制
光网络单元
PLC和I/O模块
封装
窄体 SOIC-8

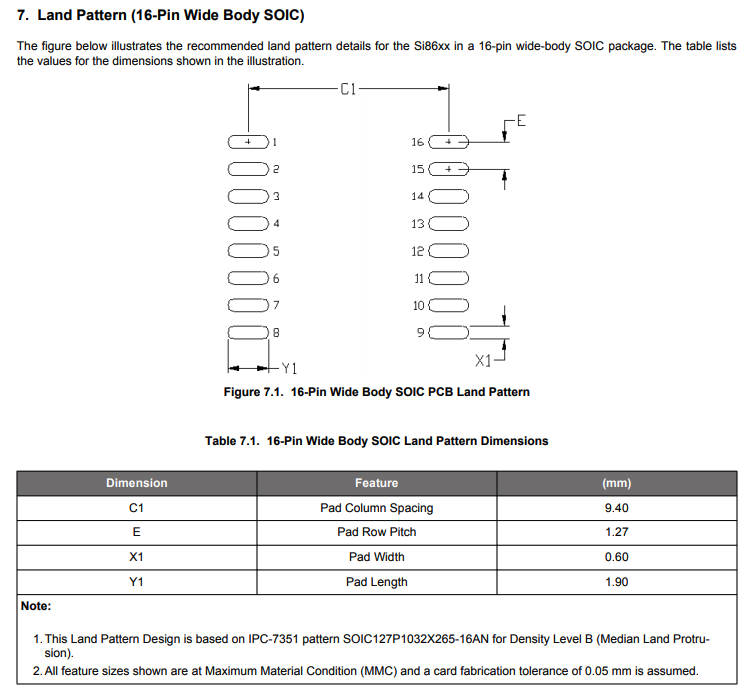

宽体 SOIC-16

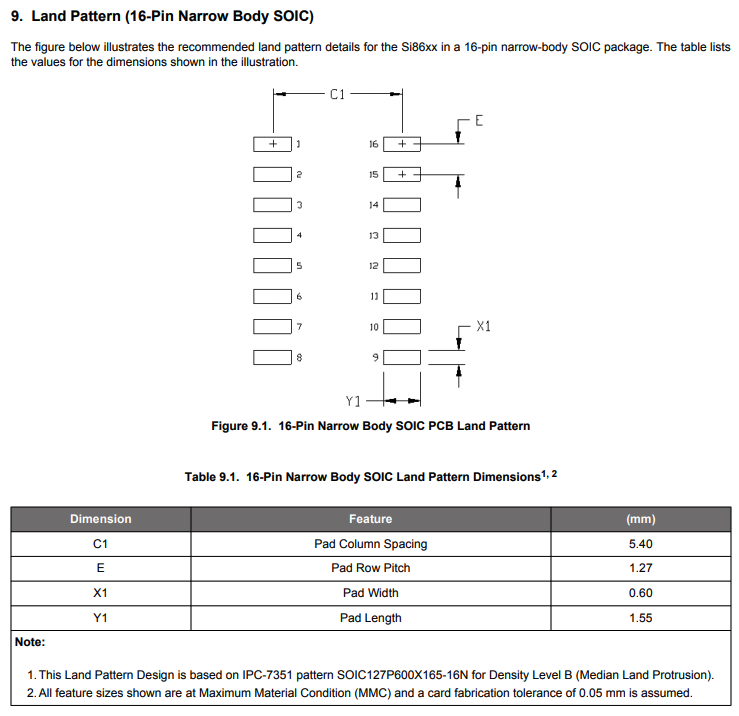

窄体 SOIC-16

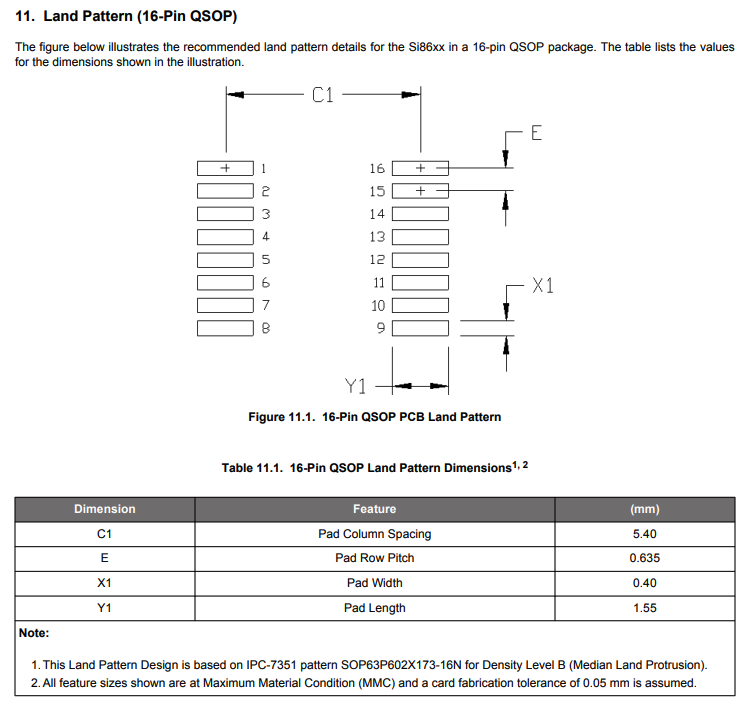

QSOP-16
资源链接
官网产品页面
数据手册
应用说明
Si86xx CMOS Digital Isolator-Based Serial Interface User’s Guide
AN614: A Simple Alternative to Analog Isolation Amplifiers
AN1167: Safety Considerations for Silicon Labs Series Capacitor Isolators
Design Guide for Reducing Radiated Emissions in Isolated Systems Using Silicon Labs’Isolators
Digikey网站上的专题介绍
Mouser网站上的专题介绍
技术文章(多个)
Isolator vs. Optocoupler Technology
Isolation Product Selector Guide
设计工具
库/模型
CAD库文件
官网库文件
Ultralibrian库文件
SnapEDA库文件(链接)
IBIS模型
Si86xx 线性隔离参考设计
型号 - Si86ISOLIN-KIT
参考设计图片
Silicon Labs 的 ISOLinear 参考设计专为寻求完整的高性能方案的设计人员推出,以替代用于执行模拟信号隔离的高昂的隔离放大器。这种线性隔离参考设计包括三种经过不同成本/性能优化的模拟隔离电路,支持100 kHz(12 位分辨率时)到500 kHz(10 位时)的输入信号带宽。三种独立的参考电路均可调制传入的模拟信号、通过 Si86xx数字隔离器 发射产生的数字信号并且过滤产生的输出以重建模拟输入信号。关键应用包括用于传感器的隔离放大器、接地回路消除、电平位移和电机控制。ISOlinear 参考设计的核心为 150 Mbps Si86xx 的数字隔离器。基板载有三个 5 kV 隔离器变体: (1) Si8630BD 5 kV 3-通道隔离器 (2) Si8630ED 5 kV 3 通道隔离器
Si86xx 线性隔离参考设计用户指南
AN614:一个模拟隔离放大器的简单替代产品
官网直接购买 - $155
Si86xx 隔离器评估套件
型号:Si86xxISO-KIT
评估板图片
介绍
官网购买链接
Si86xx隔离器评估套件用户指南
Si86xx 数据表
Si86xx 数字隔离通信参考设计
型号:Si86XXCOM-KIT
参考设计图片
介绍
官网购买链接
套件内容
购买渠道
样品申请
官网购买
现货分销商网站购买
SI8640BC-B-IS1
数字隔离器-3750Vrms-4-通道-150Mbps-35kV-µs-CMTI-16-SOIC(0.154"-3.90mm-宽)
Digikey
Mouser
SI8640BD-B-IS
数字隔离器-5000Vrms-4-通道-150Mbps-35kV-µs-CMTI-16-SOIC(0.295"-7.50mm-宽)
Digikey
Mouser
SI8640EC-B-IS1
数字隔离器-3750Vrms-4-通道-150Mbps-35kV-µs-CMTI-16-SOIC(0.154"-3.90mm-宽)
Digikey
Mouser
SI8640ED-B-IS
DGTL ISO 5KV 4CH GEN PURP 16SOIC
Digikey
Mouser
SI8641BA-B-IU
DGTL ISO 1KV 4CH GEN PURP 16QSOP
Digikey
Mouser
SI8641BC-B-IS1
DGTL ISO 3.75KV GEN PURP 16SOIC
Digikey
Mouser
SI8641BD-B-IS
DGTL ISO 5KV 4CH GEN PURP 16SOIC
Digikey
Mouser
SI8641EC-B-IS1
DGTL ISO 3.75KV GEN PURP 16SOIC
Digikey
Mouser
SI8641ED-B-IS
DGTL ISO 5KV 4CH GEN PURP 16SOIC
Digikey
Mouser
SI8642BA-B-IU
DGTL ISO 1KV 4CH GEN PURP 16QSOP
Digikey
Mouser
SI8642BC-B-IS1
DGTL ISO 3.75KV GEN PURP 16SOIC
Digikey
Mouser
SI8642BD-B-IS
DGTL ISO 5KV 4CH GEN PURP 16SOIC
Digikey
Mouser
SI8642EC-B-IS1
DGTL ISO 3.75KV GEN PURP 16SOIC
Digikey
Mouser
SI8642ED-B-IS
DGTL ISO 5KV 4CH GEN PURP 16SOIC
Digikey
Mouser
SI8650BC-B-IS1
DGTL ISO 3.75KV GEN PURP 16SOIC
Digikey
Mouser
参考板1
KIT EVAL SI86XX 3.75KV 5KV
Digikey
参考板2
KIT DEV SI8630BD+SI8630ED
Digikey
参考板3
DIGITAL ISOLATED COMM KIT
Digikey
