SCR

SCR

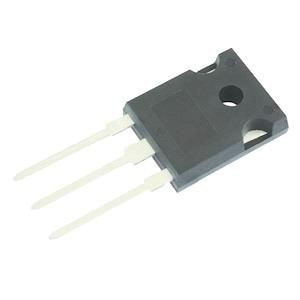

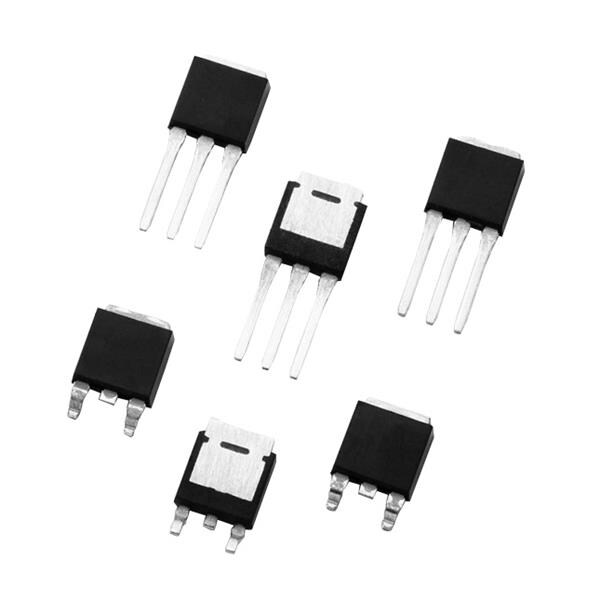

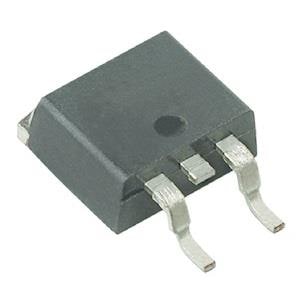

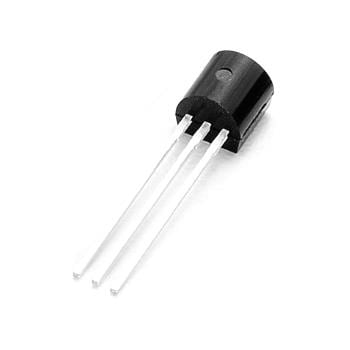

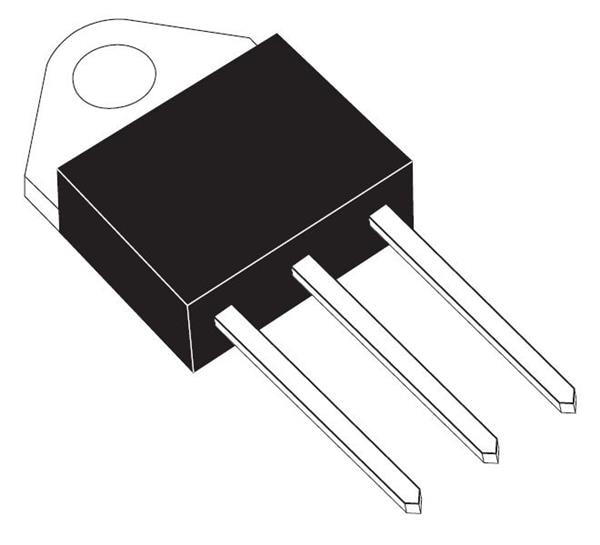

可控硅(SCR)是可控硅整流器的简称。中文简称晶闸管,是一种大功率开关型半导体器件。
SCR
工作原理
可控硅整流器:是一种以晶闸管(电力电子功率器件)为基础,以智能数字控制电路为核心的电源功率控制电器。
原理图符号
工作条件

+ 晶闸管承受反向阳极电压时,不管门极承受何种电压,晶闸管都处于关断状态。 + 晶闸管承受正向阳极电压时,仅在门极承受正向电压的情况下晶闸管才导通。 + 晶闸管在导通情况下,只要有一定的正向阳极电压,不论门极电压如何,晶闸管保持导通,即晶闸管导通后,门极失去作用。 + 晶闸管在导通情况下,当主回路电压(或电流)减小到接近于零时,晶闸管关断。

主要优点

+ 体积小 + 重量轻 + 效率高 + 寿命长 + 控制方便 + 无机械噪声和磨损

主要应用

可控硅是一种极为重要的功率电子器件,可以以极小的控制功率控制兆瓦级的电力,常用于整流、开关、变频、逆变等电路中. 高功率可控硅采用甚大面积的硅片,需封装在带散热器的管壳中。

评估板信息
评估板图片
评估板描述

STEVAL-SCR001V1是一款低成本评估板,用于测试ST浪涌电流限制解决方案。基于仅具有分立元件的模拟控制电路,它提供了紧凑且可靠的采用使用继电器以旁路功率转换器中的浪涌电流限制电阻的替代方案。

主要应用

+ 家庭电器和专业电器 + 电机控制 + 电源和变换器
