AD9914

AD9914
基本信息
描述:AD9914是一款带12位DAC的直接数字频率合成器(DDS)。
厂商:ANALOG DEVICES
器件类别:直接数字频率合成器

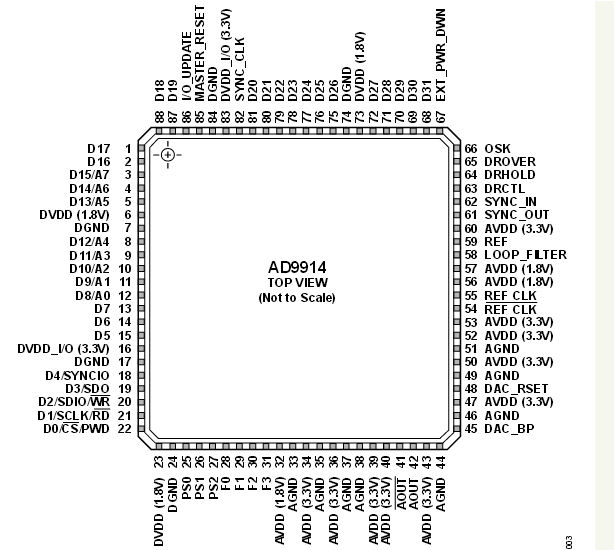

产品引脚图片

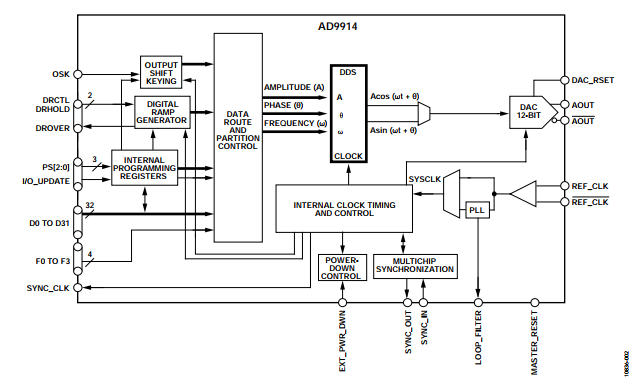

产品结构框图
产品特性

+ AD9914是一款直接数字频率合成器(DDS),内置一个12位数模转换器,目标工作速率最高达3.5 GSPS。 + 该器件采用先进的DDS技术,连同高速、高性能数模转换器,构成数字可编程的完整高频合成器,能够产生最高1.4 GHz的频率捷变模拟输出正弦波。 + AD9914专为提供快速跳频和精密调谐分辨率(标准模式下32位、可编程模数模式下64位)而设计。 + 这款器件还实现了快速相位与幅度跳频功能。频率调谐和控制字通过串行或并行I/O端口载入AD9914。 + 它还支持在用户定义线性扫描模式下工作,可产生频率、相位或幅度的高度线性扫描波形。另外集成了一个高速并行数据输入端口。 + 可支持极性调制方案的高数据率以及相位、频率和幅度调谐字的快速编程。

主要参数

+ 3.5 GSPS内部时钟速度 + 集成12位DAC + 频率调谐分辨率:190 pHz + 16位相位调谐分辨率 + 12位幅度调整 + 可编程模数 + 自动线性和非线性频率扫描能力 + 32位并行数据路径接口 + 8种频率/相位配置 + 相位噪声:−128 dBc/Hz(1396 MHz时偏移频率为1kHz) + 宽带SFDR < −50 dBc + 串行或并行I/O控制

产品应用

+ LO捷变频率合成 + 可编程时钟发生器 + 雷达和扫描系统的FM线性调频源 + 测试与测量设备 + 声光设备驱动器 + 极化调制器 + 快速跳频

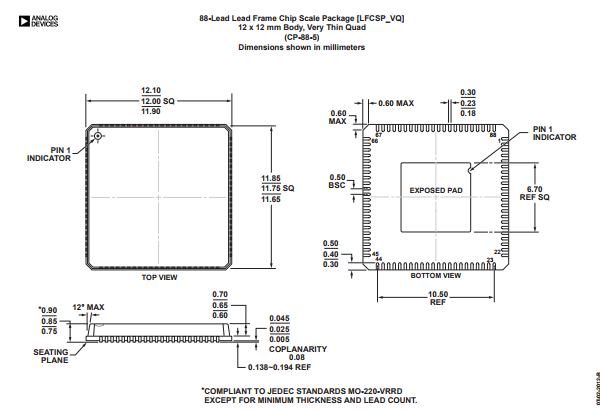

封装
封装:LFCSP_VQ
设计工具
评估板信息
评估板型号:EVAL-AD9914

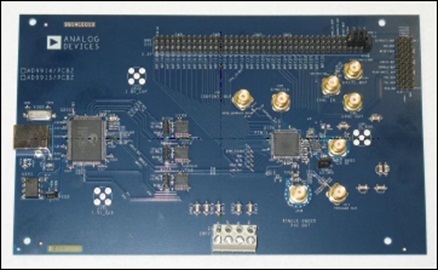

评估板图片
评估板介绍

+ 该评估板软件提供图形用户界面(GUI),实现与器件轻松通信,并具有鼠标悬停效果等诸多用户友好特性。

相关器件
功能替代器件

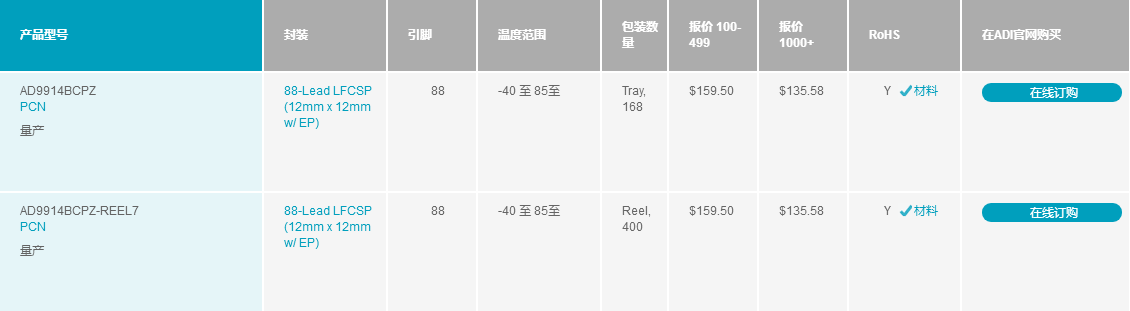

购买渠道
现货分销商网站购买
授权分销商1
地址:上海市普陀区岚皋路567号品尊国际中心办公楼B座20楼
联系人:平君
联系电话:86-21-22203188
邮箱:vicky.ping@excelpoint.com.cn
授权分销商2
地址:中国北京市朝阳区太阳宫中路12A号太阳宫大厦908B室
联系人:刘文浩
联系电话:(8610) 8260 7990
邮箱:ADI-Inquiry.cytech@macnica.com
