EFR32MG24

基本信息

描述：EFR32MG24 无线 SoC 是使用 Matter、OpenThread 和 Zigbee 进行网状物联网无线连接的理想选择。

Silicon Labs

器件类别：SOC

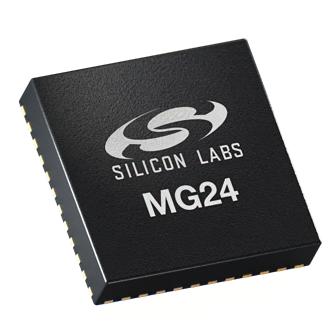

产品图片

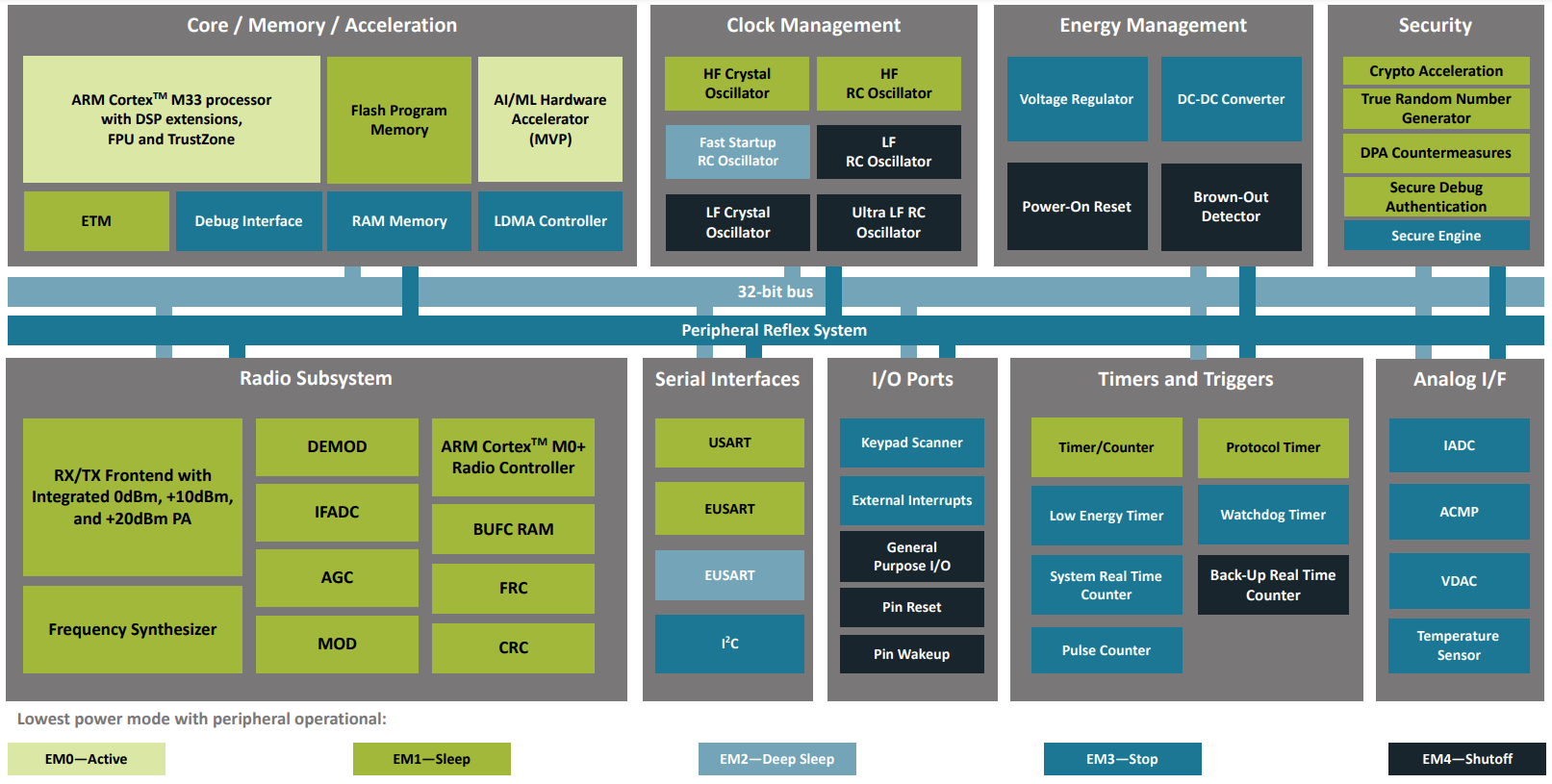

芯片结构框图

产品特性

32 位 ARM® Cortex®-M33 内核，最高工作频率为 78.0 MHz

最高 1536 kB 闪存和 256 kB RAM

高性能无线电，输出功率高达 +19.5 dBm

节能设计，使用低有功电流和睡眠电流

安全库™

AI/ML 硬件加速器

EFR32MG24 一般规格

低功耗无线片上系统

高性能 32 位 78.0 MHz ARM Cortex®-M33 ，带有 DSP 指令和浮点单元，可实现高效的信号处理

高达 1536 kB 的闪存程序存储器

高达 256 kB 的 RAM 数据存储器

2.4 GHz 无线电操作

矩阵矢量处理器，可实现 AI/ML 加速

无线电性能

-105.4 dBm 灵敏度（在 250 kbps OQPSK DSSS 条件下）

-105.7 dBm 灵敏度（在 125 Kbps GFSK 条件下）

-97.6 dBm 灵敏度 @ 1 Mbit/s GFSK

-94.8 dBm 灵敏度（在 2 Mbit/s GFSK 条件下）

高达 19.5 dBm 的 TX 电源

低系统能耗

RX 电流为 4.4 mA (1 Mbps GFSK)

RX 电流为 5.1 mA (250 kbps O-QPSK DSSS)

在 0 dBm 输出功率的条件下，TX 电流为 5 mA

在 10 dBm 输出功率的条件下，TX 电流为 19.1 mA

在 19.5 dBm 输出功率的条件下，TX 电流为 156.8 mA

频率为 39.0 MHz 时，在活动模式 (EM0) 下的电流消耗为 33.4μA/MHz

在 EM2 深度睡眠模式下，电流为 1.3 μA（保留 16 kB RAM，RTC 从LFRCO 中运行）

广泛的 MCU 外围设备选择

AD 转换器 (IADC)

12 位 @ 1 Msps 或 16 位 @ 76.9 ksps

部分 OPN 支持高速模式（高达 2 Msps）和高精度模式（最高 16 位 ENOB，3.8 ksps）

2 × 模拟比较器 (ACMP)

2 × 数模转换器 (VDAC)

多达 32 个带输出状态保持和异步中断功能的通用 I/O 引脚

8 通道 DMA 控制器 (LDMA)

16 通道周边反射系统 (PRS)

3 × 16 位定时器/计数器，带 3 个比较/捕获/PWM 通道 (TIMER2/3/4)

2 × 32 位定时器/计数器，带 3 个比较/捕获/PWM 通道 (TIMER0/1)

32 位实时计数器 (SYSRTC)

用于波形生成的 24 位低能耗定时器 (LETIMER)

16 位脉冲计数器（异步操作）(PCNT)

2 × 看门狗定时器 (WDOG)

1 × 通用同步/异步接收器/发射器 (USART)，支持 UART/SPI/SmartCard (ISO 7816)/IrDA/I2S

2 × 升级版通用同步/异步接收器/发射器 (EUSART)，支持 UART/SPI/DALI/IrDA

2 个支持 SMBus 的 I2C 接口

低频 RC 振荡器，有精密模式，可替代 32 KHz 睡眠晶体 (LFRCO)

键盘扫描仪支持高达 6x8 矩阵 (KEYSCAN)

单点校准后提供 +/-1.5 °C 精度的芯片温度传感器

支持的调制格式

具有全面可配置成型功能的 2 (G)FSK

OQPSK DSSS

(G)MSK

协议支持

Matter

OpenThread

Zigbee

BLE

蓝牙网状网络

专有 2.4 GHz

多协议

宽工作范围

1.71 V 到 3.8 V 单电源

-40 °C 至 125 °C

产品应用

智能家居 - 网关和集线器、传感器、开关、门锁、智能插头

照明 - LED 灯泡、灯具

楼宇自动化 - 网关、传感器、开关、定位服务

AI/ML - 预测性维护、玻璃破裂检测、唤醒字检测

封装

QFN40 5 mm × 5 mm × 0.85 mm

QFN48 6 mm × 6 mm × 0.85 mm

资源链接

文章

信驰达推出多款基于Silicon Labs EFR32MG24的多协议模块

作者：信驰达科技

EFR32MG24多协议无线SoC 智能家居“碎片化”的终结者

贸泽电子

Silicon Labs BG22、xG24、BG27无线SoC比较及信驰达无线模块选型指南

信驰达科技

设计工具

库/模型

CAD库文件

Ultralibrian库文件

SnapEDA库文件

评估板信息

评估板型号：xG24-EK2703A

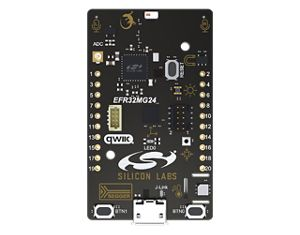

评估板图片

评估板介绍

EFR32xG24 Explorer 套件是一个基于 EFR32MG24 片上系统的小封装开发和评估平台。EFR32xG24 Explorer 套件专注于快速原型化和概念创建 2.4 GHz 无线协议的 IoT 应用程序，包括蓝牙 LE、蓝牙网状网络、Zigbee、Thread 和 Matter。

UG533: EFR32xG24 Explorer 套件用户指南

原理图和布局文件

BRD2703A Hardware Design Package (ZIP)

BRD2703A Rev. A01 Schematic (PDF)

评估板型号：xG24-DK2601B

该款开发套件是一款紧凑、功能丰富的开发平台。它能够快速开发无线物联网产品，并完成原型设计。

评估板图片

UG524: xG24 Dev Kit User's Guide

原理图和布局文件

BRD2601B Hardware Design Package

BRD2601B Rev. A02 Schematic (PDF)
