描述：SimpleLink™ CC2652PSIP 是一款具有系统级封装 (SiP) 认证模块的多协议 2.4GHz 无线微控制器 (MCU)

产品图片

产品功能框图

产品硬件概述

功能强大的 48MHz Arm® Cortex®-M4F 处理器

352KB 闪存程序存储器

256KB ROM，用于协议和库函数

8KB 高速缓存 SRAM

具有奇偶校验功能的 80KB 超低泄漏 SRAM，可实现高度可靠运行

动态多协议管理器 (DMM) 驱动程序

可编程无线电包括对 2-(G)FSK、4-(G)FSK、MSK、OOK、低功耗 Bluetooth® 5.2、IEEE 802.15.4 PHY 和 MAC 的支持

具有 4KB SRAM 的自主 MCU

采样、存储和处理传感器数据

快速唤醒进入低功耗运行

3.5mA 有源模式，CoreMark

74µA/MHz（运行 CoreMark 时）

1µA 待机模式，RTC，80KB RAM

2MHz 模式下为 30.1µA

RX：7.3mA（在 2.4GHz 条件下）

TX：7.9mA（在 0dBm 条件下）

TX：10.9mA（在 +5dBm 条件下）

Thread、Zigbee®、Matter

低功耗 Bluetooth® 5.2

SimpleLink™ TI 15.4-stack

低功耗 Bluetooth® 125kbps 时（LE 编码 PHY）敏感度为 -103dBm

ETSI RED（欧洲）

ISED（加拿大）

数字外设可连接至 30 个 GPIO 中的任何一个

四个 32 位或八个 16 位通用计时器

12 位 ADC、200ksps、8 通道

8 位 DAC

两个比较器

可编程电流源

两个 UART、两个 SSI、I2C、I2S

实时时钟 (RTC)

AES 128 位和 256 位加密加速计

ECC 和 RSA 公钥硬件加速器

SHA2 加速器（最高到 SHA-512 的全套装）

用于构建低功耗检测应用的 Sensor Controller Studio

片上降压直流/直流转换器

1.8V 至 3.8V 单电源电压

协议：蓝牙 5.2 低功耗、线程、Zigbee 3.0、Proprietary 15.4

RAM (KB)：88

特点：蓝牙 LE 支持、蓝牙网状网络、边界路由器、测向、LE 1M PHY、LE 2M PHY、LE Coded PHY（远程）、OAD、Sleepy 终端设备、Zigbee 协调器、Zigbee 网络处理器

通用输入输出 (GPIO) : 32

外设：12位ADC 8通道、2个SPI、2个UART、2个比较器、4个定时器、8位DAC、I2C、I2S、传感器控制器

安全性：设备标识、调试安全、安全启动、安全固件更新、加密加速（RNG、AES、SHA、ECC）、真随机数生成器

灵敏度 (best) (dBm)：-103

2400 ~2480 MHz 的 ISM 和 SRD 系统

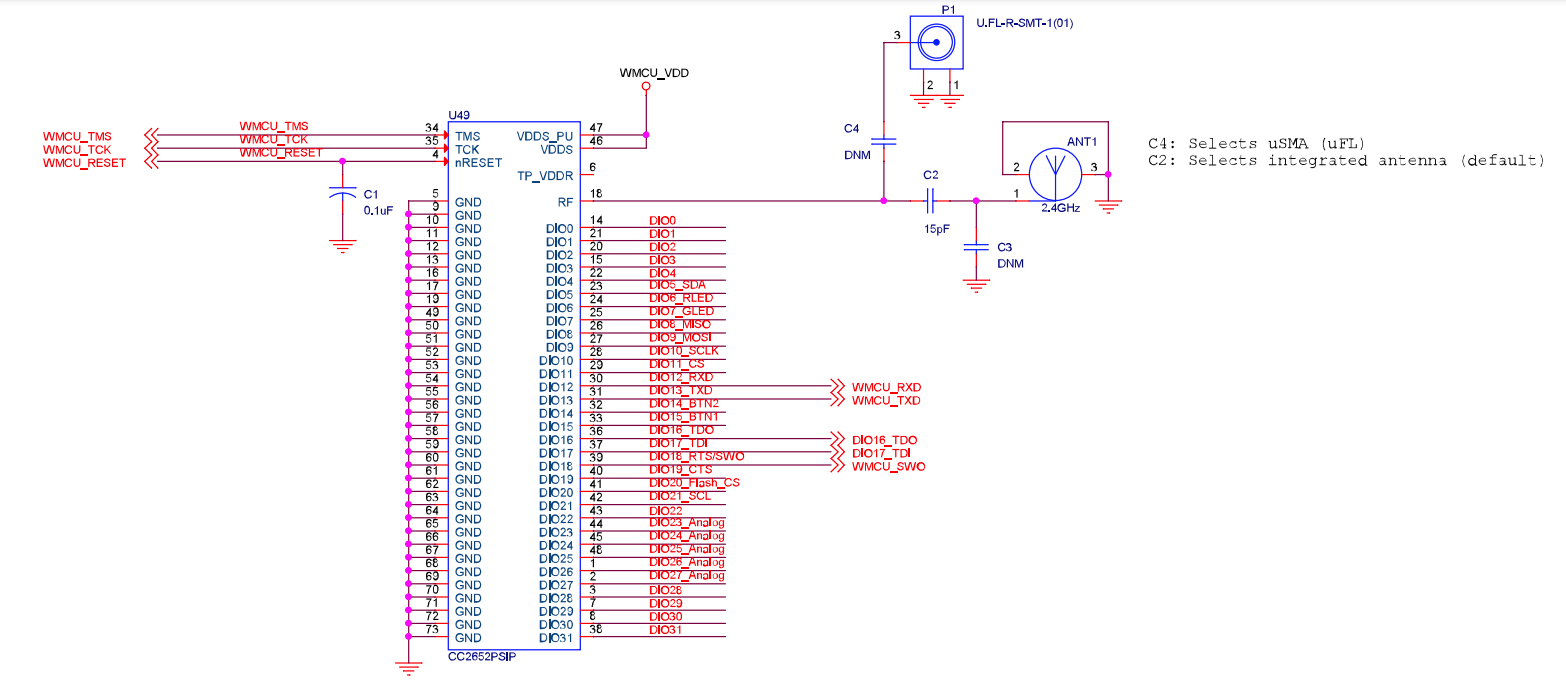

原理图

评估板图片

此 LaunchPad™ 开发套件用于加速开发进程，采用 SimpleLink™ 2.4GHz CC2652R 系统级封装 (SIP) 模块，支持 Bluetooth®、Zigbee® 和 Thread。

CC2652RSIP 模块支持 2.4GHz 多协议技术

通过 BoosterPack™ 插件模块连接器访问所有 I/O 信号

通过 SimpleLink Starter 应用程序实现 LaunchPad 固件无线升级
