CC2651R3SIPA——具有集成天线的 SimpleLink™ 多协议 2.4GHz 无线系统级封装模块
收藏
分享
脑图
CC2651R3SIPA
基本信息
描述:SimpleLink™ CC2651R3SIPA 器件是一款多协议 2.4-GHz 无线微控制器 (MCU)
器件类别

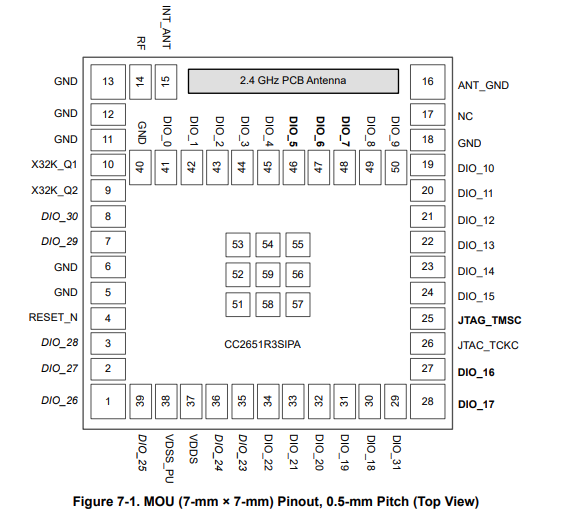

产品引脚图
产品硬件概述
产品功能框图
产品特性
无线微控制器
强大的 48-MHz Arm® Cortex®-M4 处理器
352KB 闪存程序存储器
32KB 超低泄漏 SRAM
8KB 高速缓存 SRAM(也可用作通用 RAM)
可编程无线电包括对 2-(G)FSK、4-(G)FSK、MSK、Bluetooth® 5.2 Low Energy、IEEE 802.15.4 PHY 和 MAC 的支持
支持无线升级 (OTA)
低功耗
MCU功耗
3.60 mA 主动模式,CoreMark
61 µA/MHz 运行 CoreMark
0.8 µA 待机模式、RTC、32KB RAM
0.1 µA 关断模式,引脚唤醒
无线电功耗
6.8 mA RX
7.1 mA TX at 0 dBm
9.6 mA TX at +5 dBm
无线协议支持
Proprietary systems
高性能收音机
-104 dBm 用于蓝牙® 低功耗 125-kbps
输出功率高达 +5 dBm,带温度补偿
合规性
符合全球无线电频率的监管认证:
ETSI RED (Europe)
ISED (Canada)
FCC (USA)
MCU 外设
数字外设可以连接到任何GPIO
四个 32 位或八个 16 位通用定时器
12 位 ADC,200 kSamples/s,8 通道
8 位 DAC
两个比较器
可编程电流源
UART、SSI、I2C、I2S
实时时钟 (RTC)
集成温度和电池监控器
安全性保障
AES 128 位加密加速器
真随机数生成器 (TRNG)
软件开发工具包 (SDK) 中提供的其他加密驱动程序
开发工具和软件
工作范围
片上降压 DC/DC 转换器
1.8V 至 3.8V 单电源电压
Tj:-40 至 +105°C
主要参数
协议:低功耗蓝牙、多标准、专有 2.4 GHz、Thread、Zigbee
特点:蓝牙 LE 支持、蓝牙网状网络、LE 1M PHY、LE 2M PHY、OAD、Sleepy 终端设备、Zigbee 协调器、Zigbee 网络处理器
通用输入输出:32
外设:1个SPI、1个UART、12位ADC 8通道、2个比较器、4个定时器、8位DAC、I2C、I2S
工作温度范围(℃):-40 to 105
产品应用
2400 ~2480 MHz 的 ISM 和 SRD 系统
楼宇自动化
楼宇安全系统
HVAC (空气调节系统)
消防安全系统
个人电子产品
资源链接
数据手册(链接)
用户指南
文章
技术文章(多个)
作者:Priya Thanigai
作者:NickSmith
作者:NickSmith
作者:Henry Wiechman
其它技术交流渠道
设计工具
库/模型
CAD库文件
设计参考

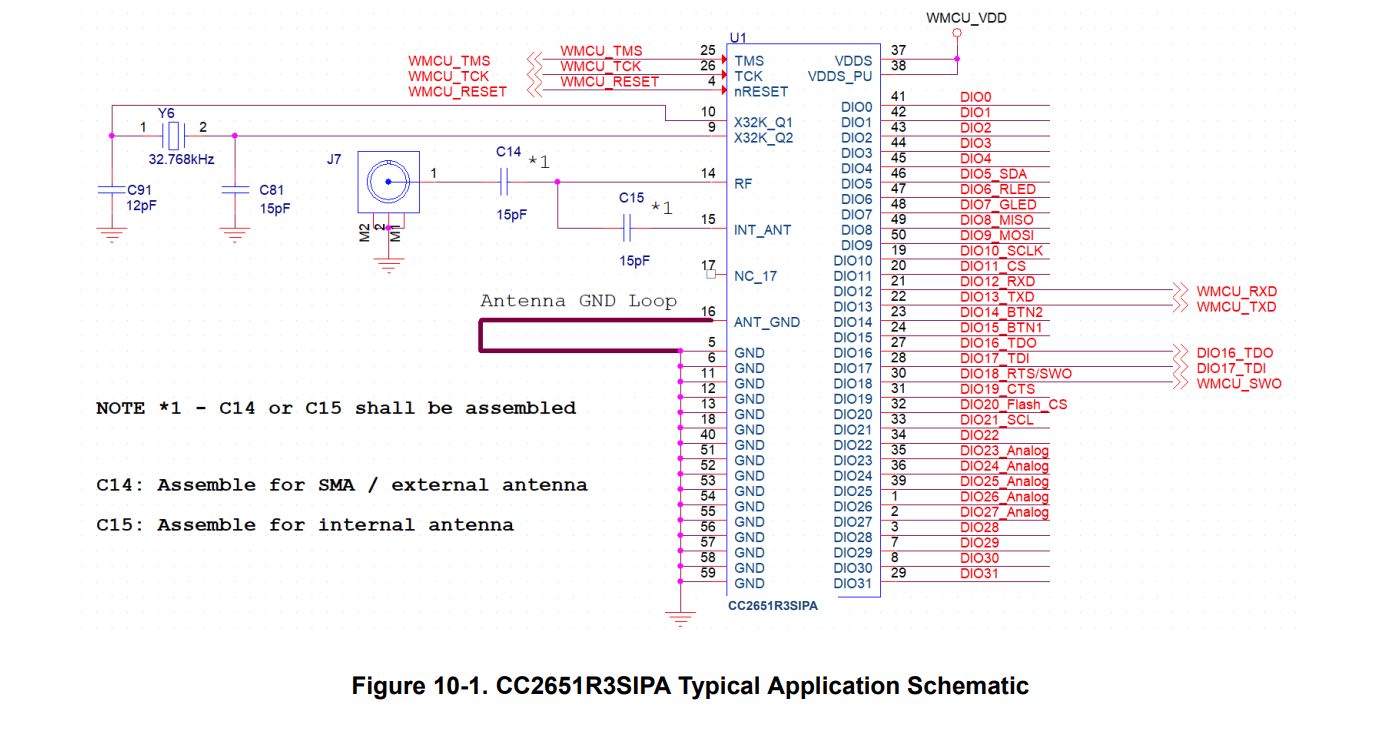

参考设计:CC2651R3SIPA 典型应用原理图
原理图
评估板信息
评估板型号
评估板图片
评估板介绍
此 LaunchPad™ 开发套件用于加速开发进程,采用 SimpleLink™ 2.4GHz CC2652R 系统级封装 (SIP) 模块,支持 Bluetooth®、Zigbee® 和 Thread。
特性
CC2652RSIP 模块支持 2.4GHz 多协议技术
通过 BoosterPack™ 插件模块连接器访问所有 I/O 信号
通过 SimpleLink Starter 应用程序实现 LaunchPad 固件无线升级
通过提供的一种 BoosterPack 插件模块实现功能扩展
用户指南
相关器件
功能相似器件
具有 352KB 内存的 SimpleLink™ 多协议 2.4GHz 无线系统级封装模块
ESD 和浪涌保护 IC
具有超低 Iq 的 3V 至 65V 输入、500mA 同步降压转换器
具有可编程软启动功能的 1.5A 低压降 (LDO) 线性稳压器
精密数模转换器
电子保险丝和热插拔控制器
