LM74502H——具有负载断开、OVP 和高栅极驱动功能的 3.2V 至 65V 工业 RPP 控制器
收藏
分享
脑图
LM74502H
基本信息
描述：LM74502H控制器与外部背对背连接的 N 沟道 MOSFET 一起运行，以实现低损耗反极性保护和负载断开解决方案。
器件类别
产品图片
产品引脚功能图
产品功能框图
产品特性
3.2V 至 65V 输入范围（3.9V 启动）
-65V 输入反向电压额定值
集成电荷泵用于驱动
外部背对背 N 沟道 MOSFET
外部高侧开关 MOSFET
外部反极性保护 MOSFET
栅极驱动器型号
LM74502：60µA 峰值栅极驱动拉电流能力
LM74502H：11mA 峰值栅极驱动拉电流能力
2.3A 峰值栅极灌电流能力
使能引脚特性
45µA 典型工作静态电流（EN/UVLO = 高电平）
1µA 关断电流（EN/UVLO = 低电平）
可调节过压和欠压保护
–40°C 至 +125°C 环境工作温度范围

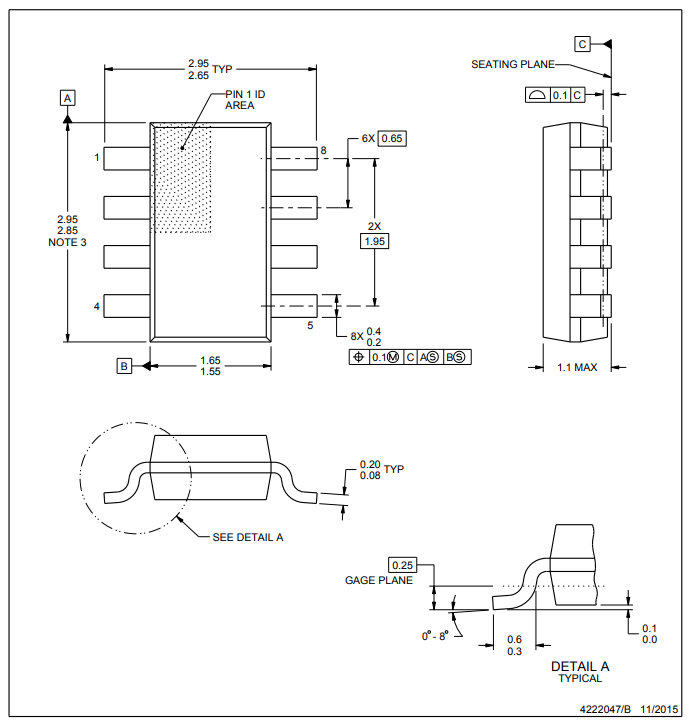

采用 8 引脚 SOT-23 封装 2.90mm × 1.60mm
主要参数
输入电压（Min）：32
输入电压（Max）：65
特点：使能、反极性保护
Iq (Typ) (mA)：0.06
Iq (Max) (mA)：0.110
IGate source (Typ) (uA)：11000
IGate sink (Typ) (mA) 2370
IGate pulsed (Typ) (A) 2.37
工作温度范围 (°C )：-40 ~ 125
IReverse (Typ) (uA)：100
设计支持：EVM
受控通道 (#) 1
场效应管：外置
产品应用
电源反极性保护
资源链接
数据手册
应用手册
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板型号
评估板图片
评估板介绍：适用于 LM74502 和 LM74502H 理想二极管控制器的评估模块
特性
输入工作电压范围为 3V 至 40V，可扩展至 65V
24V 工业反极性保护
输出电压压摆率控制
最大负载电流为 5A，提供 10A 工作电流选项
用于输出开关检测的 LED 指示
用户指南
相关器件
功能相似器件
具有负载断开和高栅极驱动功能的 3.2V 至 65V 工业 RPP 控制器
降压直流/直流电源模块
电子保险丝和热插拔控制器
适用于 USB、HDMI 和高速接口的四路ESD 保护二极管
双路差分比较器
平缓钳位浪涌保护器件
