LM74502-Q1——汽车类反极性保护控制器,过压保护,栅极驱动强度 60μA
收藏
分享
脑图
LM74502-Q1
基本信息
描述:LM74502-Q1是符合汽车 AEC-Q100 标准的控制器,与外部背对背连接的 N 沟道 MOSFET 配合工作,可实现低损耗反极性保护和负载断开解决方案。
器件类别
产品图片
产品功能框图
产品特性(Markdown备注)
具有符合 AEC-Q100 标准的下列特性
器件温度等级 1: –40°C 至 +125°C 环境工作温度范围
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C4B
3.2V 至 65V 输入范围(3.9V 启动)
-65V 输入反向电压额定值
集成电荷泵用于驱动
外部背对背 N 沟道 MOSFET
外部高侧开关 MOSFET
外部反极性保护 MOSFET
栅极驱动器型号
LM74502-Q1:60µA 峰值栅极驱动拉电流能力
LM74502H-Q1:11mA 峰值栅极驱动拉电流能力
2A 峰值栅极灌电流能力
1µA 关断电流(EN/UVLO = 低电平)
45µA 典型工作静态电流(EN/UVLO = 高电平)
可调节过压和欠压保护
采用额外的 TVS 二极管,符合汽车 ISO7637 脉冲 1 瞬态要求

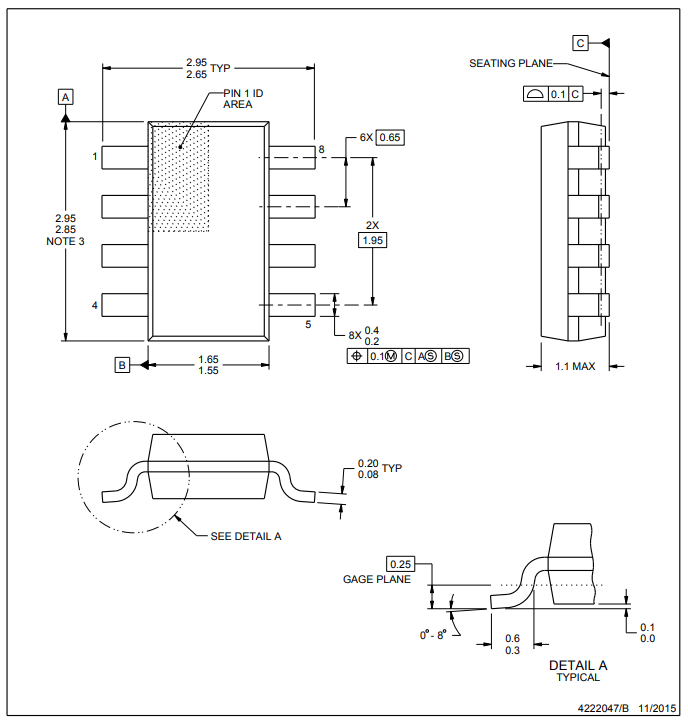

采用 8 引脚 SOT-23 封装 2.90mm × 1.60mm
主要参数
输入电压 (Min) (V):3.2
输入电压 (Max) (V):65
特点:启用、反极性保护
Iq (Typ) (mA):0.06
Iq (Max) (mA):0.110
IGate source (Typ) (uA):60
IGate source (Max) (uA):77
IGate sink (Typ) (mA):2370
IGate pulsed (Typ) (A):2.37
工作温度范围(°C ):-40 ~125
IReverse (Typ) (uA):100
设计支持:EVM
受控通道 (#) 1
场效应管:外置
产品应用
资源链接
数据手册
其它技术交流渠道
设计工具
库/模型
CAD库文件
设计参考
参考设计:12V 电池保护应用的原理图
参考设计简述:LM74502-Q1 用于驱动反向极性保护应用。 反向连接 MOSFET Q1 和 Q2 与电池串联,以实现反极性保护和负载断开解决方案。
原理图
评估板信息
评估板型号
评估板图片
评估板介绍:LM74502Q1EVM 评估模块用于评估具有开关输出的理想二极管控制器 LM74502-Q1 ( LM74502H-Q1 )的性能。
特性
输入工作电压范围为 3V 至 40V,可扩展至 65V
24V 汽车类反极性保护
输出电压压摆率控制
最大负载电流为 l5A,提供 10A 工作电流选项
用于输出开关检测的 LED 指示
用户指南
相关器件
功能相似器件
汽车类反极性保护控制器
具有集成 VDS 钳位的汽车类 3.2V 至 65V 反极性保护控制器
具有 SPI 的双路同步降压LED驱动器
具有可调节电流限制的双通道汽车类智能高侧开关
适用于 CAN 和车辆网络的汽车双路ESD 保护二极管
汽车级双路 36V 1.2MHz 运算放大器
降压转换器(具有扩展频谱)
