描述：TPS3704-Q1 是一款低功耗精密窗口电压监控器，可配置为四通道、三通道、双通道或单通道。每个通道在紧凑的 SOT-23 封装中具有 ±1% 的阈值精度，可提供较小的解决方案尺寸。

产品图片

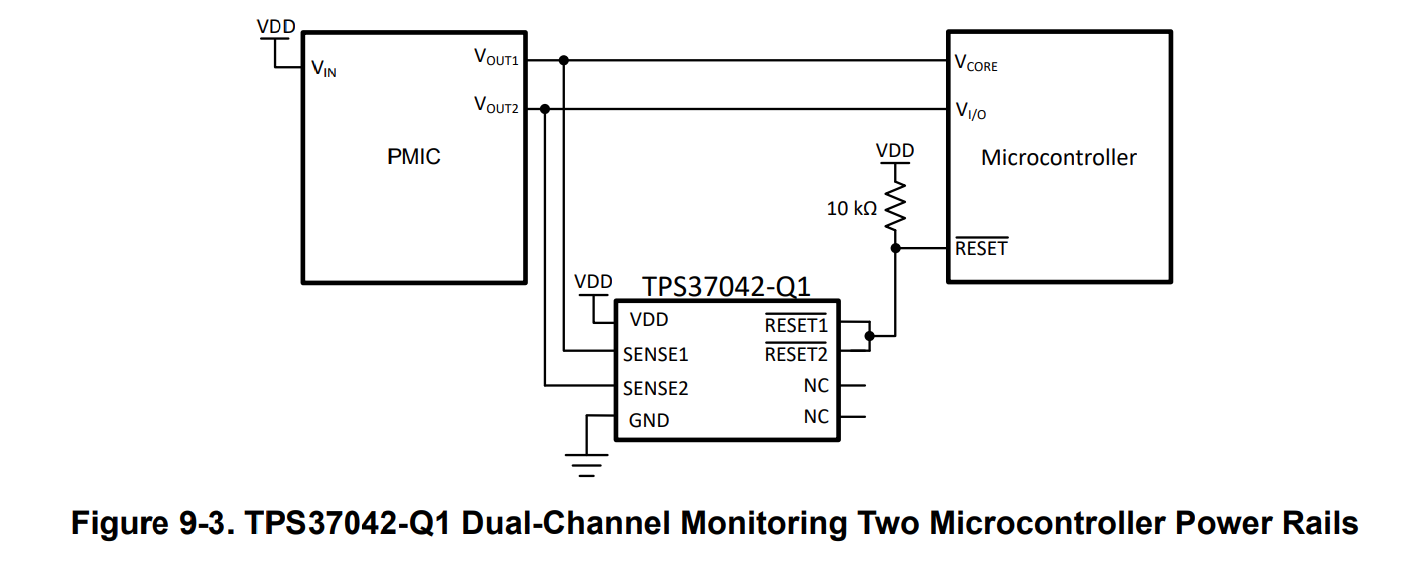

产品结构框图

器件温度等级 1：–40°C 至 +125°C 环境工作温度

器件 HBM ESD 分类级别 2

输入电流（4 通道）：IDD = 15 µA（最大值）

高阈值精度：±0.25% 典型值，±1% 最大值

专为功能安全应用而开发

可用于帮助 ISO 26262 系统设计的文档

系统能力高达 ASIL D

硬件能力高达 ASIL A

专为广泛的应用而设计：

输入电压范围，VDD = 1.7 V 至 6V

四、三、双或单电压监控器

窗口（OV、UV）、仅 UV、仅 OV 选项

窗口公差：±3% 至 ±11%

所有通道上的按钮监视器

TPS3704xxxO-Q1：漏极开路，低电平有效（RESET）

TPS3704xxxL-Q1：推挽式，低电平有效（RESET）

监控的电源数量：2、3、4

阈值电压 1 (Typ) (V)：3.3, 1.8, 1.15

特点：按钮、复位延时、独立的 VDD 和检测、欠压和过压监控

复位阈值准确度（%）：1

输出驱动类型/复位输出：Active-low, Open-drain

延时(ms)：0.02, 1, 5, 10, 20, 35, 50, 100, 150, 200, 400, 800, 1200

TI 功能安全类别：Functional Safety-Compliant

看门狗定时器 WDI (sec)：无

评估板图片

适应多种通道型号（单、双、三和四电压监控）

具有不同的输出拓扑（漏极开路或推挽）

可以直接监控电压轨，也可以拆分被监控的电压轨

可选择通过跳线在所有 /RESET 输出上使用不同的上拉电压

可选择使用 RC 输入滤波器（通过跳线）来监控输入电压，从而实现噪声抑制

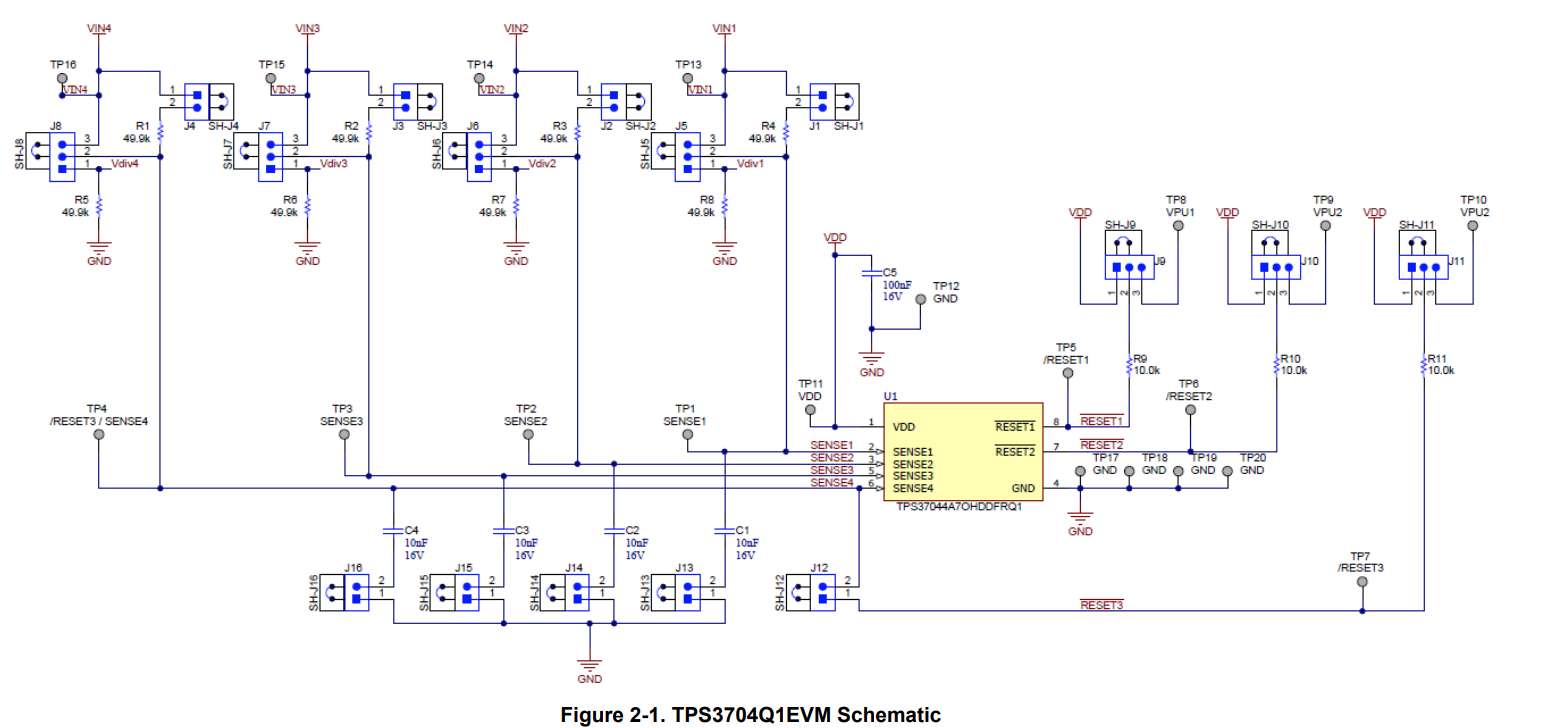

原理图
