TPS62A01A——具有强制PWM调制的2.5V~5.5V电压输入、1A高效降压转换器
收藏
分享
脑图
TPS62A01A
基本信息
描述：TPS62A0x 系列器件是经过优化且具有高效率和紧凑型解决方案尺寸的同步降压直流/直流转换器
器件类别
产品图片
产品结构框图
产品特性
可调输出电压范围：0.6V 至 VIN
180mΩ 和 120mΩ 低 RDSON 开关 (1A)
100mΩ 和 67mΩ 低 RDSON 开关 (2A)
小于 25µA 的静态电流
1% 反馈精度（0°C 至 125°C）
100% 模式运行
2.4MHz 开关频率
支持节电模式或 PWM 选项
电源正常状态输出引脚
短路保护 (HICCUP)
内部软启动
有源输出放电
热关断保护

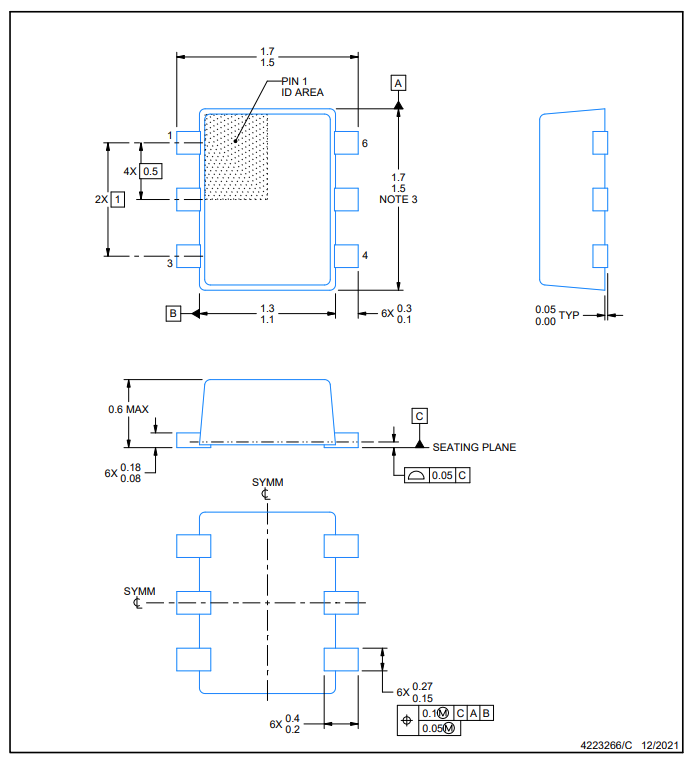

采用 1.60mm × 1.60mm SOT563 封装
与 TLV62585 引脚对引脚兼容
主要参数
输入电压范围：2.5V ~ 5.5V
输出电压范围：0.6V~5.5V
输出电流（Max)：1A
Iq (Typ) (uA)：20
开关频率(Min) (kHz)：2400
开关频率(Max) (kHz)：2400
特点：使能、强制 PWM、输出放电、过流保护、电源良好、软启动固定、同步整流、UVLO 固定
工作温度范围（°C）：-40 ~125
产品应用
通用负载点电源
资源链接
数据手册
应用手册
文章
技术文章
作者：Yann Ducommun
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板型号
评估板图片
评估板介绍
用于 5.5V、1A 输出、强制 PWM 同步降压转换器的 TPS62A01A 评估模块
特性
输入电压范围为 2.5V 至 5.5V
输出电流为 1.0A
最大解决方案厚度为 1.0mm
总解决方案尺寸为 37.6mm²
0°C 和 85°C 之间的反馈精度为 1%
强制 PWM 模式运行
用户指南
相关器件
具有集成电感器和强制 PWM 模式的 5.5V 输入、1A 降压转换器
25µA 静态电流同步升压转换器
具有 1% 输出精度的 2.5V 至 5.5V 输入、4A 降压转换器
ESD 和浪涌保护 IC
具有低电平有效和开漏输出的单通道、超小型、可调节监控器
