TMAG5328
基本信息
描述：TMAG5328 器件是一款高精度、低功耗、电阻器可调的低压霍尔效应开关传感器。
器件类别
产品图片
产品结构框图
产品特性
电源电压范围 1.65V 至 5.5V
BOP 可在 2mT 至 15mT 之间调节
使用 2kΩ 至 15kΩ 电阻器
或 160mV 至 1200mV 电压源
全极霍尔开关
推挽输出
低功耗
20Hz 采样率：1.4µA（3.3 V 时）
业界通用的封装和引脚

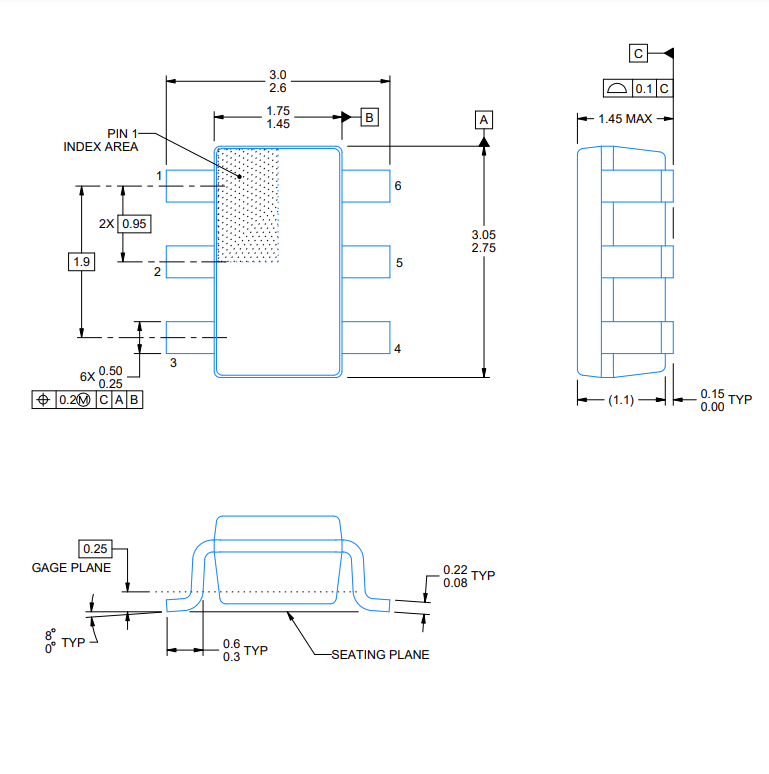

SOT-23 封装
–40°C 至 125°C 工作温度范围
主要参数（Markdown备注）
类型：全极开关
电源电压(Vcc) (Min) (V)：1.65
电源电压(Vcc) (Max) (V)：5.5
Operate point (Max) (mT) 16
Release point (Min) (mT) 0.7
输出：Push-pull output driver
工作温度范围(C)：-40 ~ 125
产品应用
电池关键型位置感应
电表篡改检测
手机、笔记本电脑或平板电脑保护壳感应
电子锁、烟雾探测器、电器
医疗设备、物联网系统
阀门或螺线管位置检测
非接触式诊断或激活
资源链接
数据手册
应用手册
相关文献资料
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板型号
评估板图片
评估板介绍：适用于 TMAG5328 电阻器可调节低功耗霍尔效应开关的评估模块
特性
GUI 控制的 DAC 选项可用于动态设置内部磁性阈值灵敏度 (BOP)
DAC 内的非易失性存储器会存储 BOP，可在以后没有处理器的情况下实现运行
用于动态设置 BOP 的电位计选项
用于创建静态 BOP 的电阻器空间
TMAG5328 输出上的 LED 可用于目视检查开关的输出状态
用于演示迎面线性位移功能的迎面线性位移模块
用户指南
相关器件
功能相似器件
低功耗（5Hz、<1µA）、低电压（最高 5.5V）开关
低功耗、低压（1.65V 至 5.5V）霍尔效应开关
霍尔效应锁存器和开关
数字温度传感器
具有使能功能的 500mA、高 PSRR、低 IQ、低压降稳压器
ESD 和浪涌保护 IC
数字温度和湿度传感器
