OPA2310——双通道、5.5V、3MHz、高输出电流 (150mA)、快速关断 (1μs) 运算放大器
收藏
分享
脑图
OPA2310
基本信息
描述:OPA2310是一款双通道 低压(1.5V 至 5.5V)高输出电流运算放大器,具有轨至轨输入和输出摆幅功能。
器件类别
产品图片

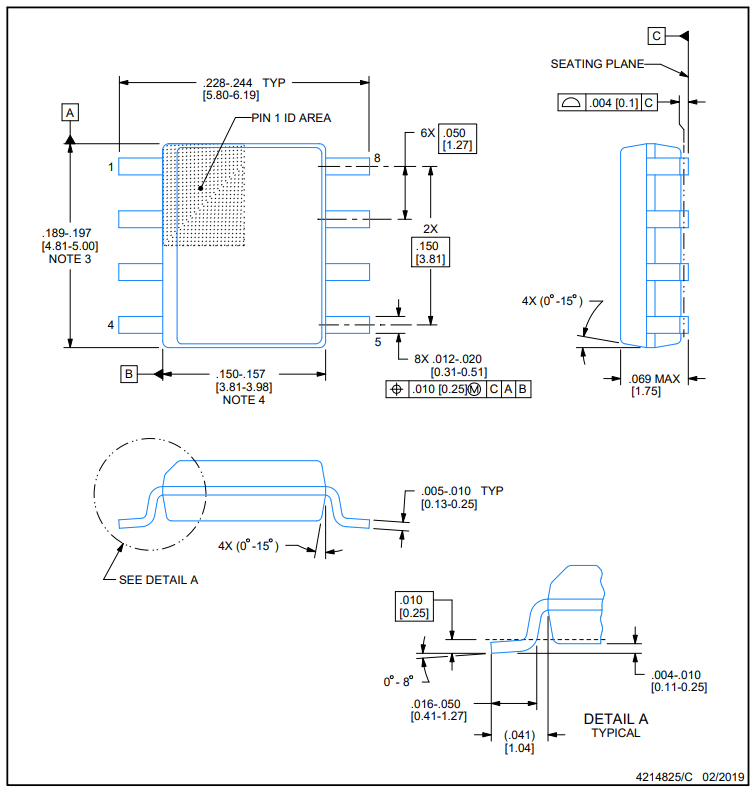

SOIC (D)

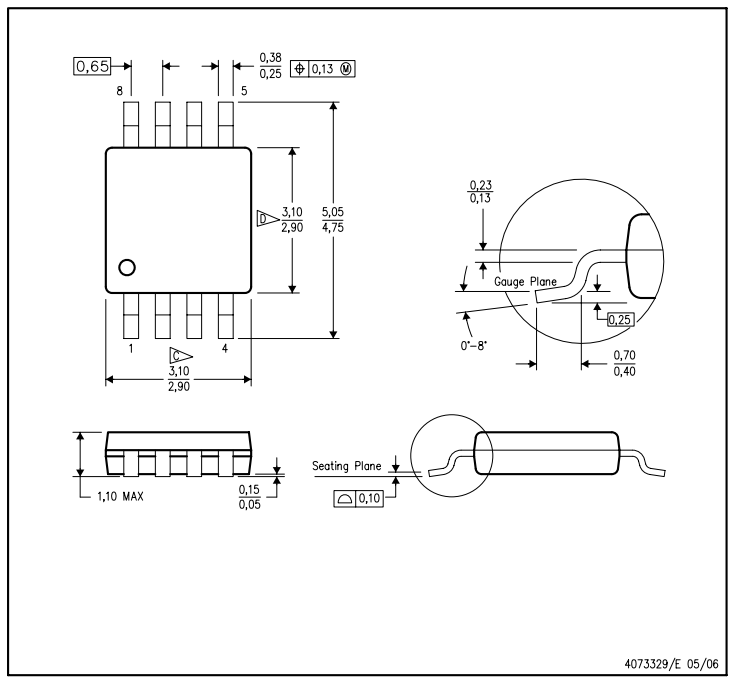

VSSOP (DGK)

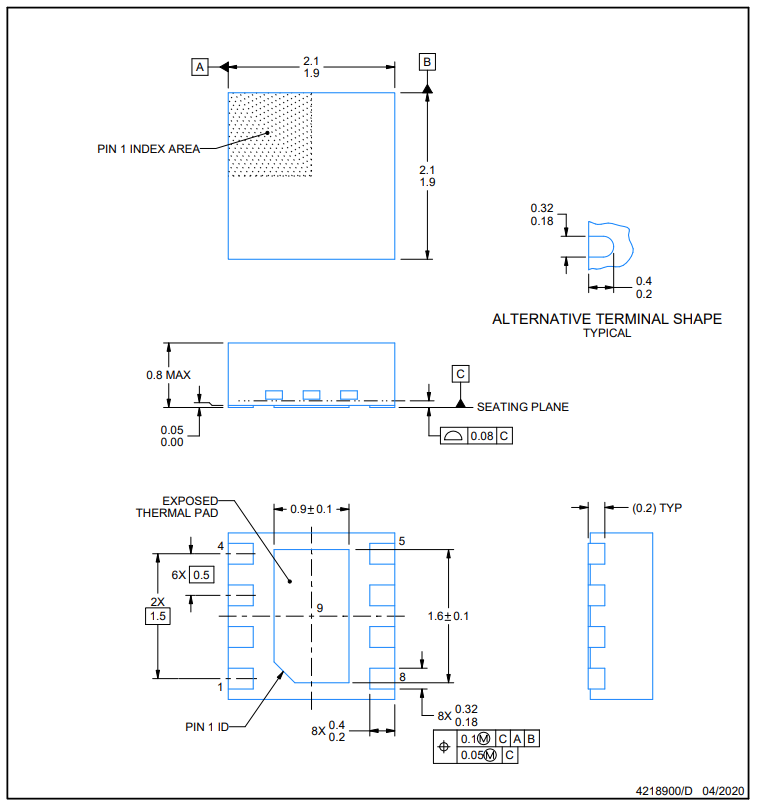

WSON (DSG)

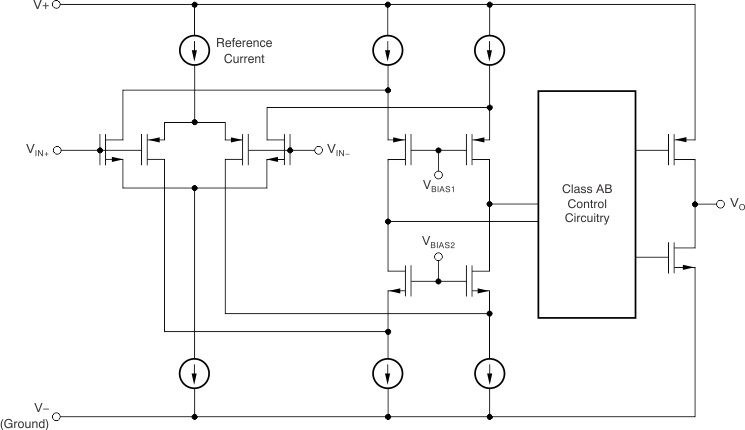

产品结构框图
产品特性
高输出电流:5.5V 时 ISC 为 ±150 mA(典型值)
快速启用和禁用响应:1 µs(典型值)
宽工作电源电压:1.5V 至 5.5V
低输入失调电压:±150 µV(典型值)
失效防护输入:输入端与 V+ 之间没有二极管
优化的静态电流:165 µA/通道(典型值)
轨至轨输入和输出
增益带宽积:5.5V 时为 3 MHz(典型值)
热本底噪声:15nV/√Hz(典型值)
单位增益稳定
负载电容不超过 250 pF 时无持续振荡
内置 RFI 和 EMI 滤波输入引脚
宽工作温度范围:–40°C 至 125°C
主要参数
通道数(#):2
总电源电压(Max) (+5V=5, +/-5V=10):5.5
总电源电压(Min) (+5V=5, +/-5V=10):1.5
轨到轨:输入、输出
GBW (增益带宽积)(Typ) (MHz):3
压摆率 (Typ) (V/us):3
Vos (输入失调电压@ 25 C) (Max) (mV):1.4
每通道 Iq(Typ) (mA):0.165
Vn at 1 kHz (Typ) (nV/rtHz):18
工作温度范围(C):-40 ~ 125
失调电压漂移(Typ) (uV/C):0.5
特点:Shutdown, Small Size
输入失调电流 (Max) (pA):10
共模抑制比(CMRR) (Typ) (dB) 95
输出电流(Typ) (mA):150
架构:CMOS
产品应用
封装
封装1(SOIC (D))
封装2(VSSOP (DGK))
封装3(WSON (DSG))
资源链接
数据手册(链接)
应用手册
文章
技术文章
其它技术交流渠道
设计工具
库/模型
CAD库文件
官网库文件
评估板信息
评估板图片
评估板介绍:借助 DIP-Adapter-EVM 加快运算放大器的原型设计和测试,该 EVM 有助于快速轻松地连接小型表面贴装 IC 并且价格低廉。
用户指南
评估版图片
DIYAMP-SC70-EVM
DIYAMP-SOT23-EVM
DIYAMP-SOIC-EVM
评估板介绍
DIYAMP-EVM 是独特的评估模块 (EVM) 系列,可为工程师和 DIY 爱好者提供现实生活中的放大器电路,使您能够快速完成设计概念评估和仿真验证。它采用 3 种行业标准封装选项(SC70、SOT23、SOIC)并提供 12 种流行的放大器配置,包括放大器、滤波器、稳定性补偿以及同时适用于单电源和双电源的比较器配置。
EVM用户指南
评估板图片
评估板介绍:双通道通用自制 (DIY) 放大器电路评估模块
特性
10 种电路配置可供选择:同相、反相、有源滤波器、具有基准缓冲器的差动放大器等!
多个接口选项:SMA、接头、试验电路板、线缆
专为 0805 尺寸组件而设计;0603 尺寸友好型
PCB 背面的丝网中提供了电路原理图
用户指南
评估板图片
评估板介绍
特性
简化小型封装 IC 的原型设计
支持 8 种小型封装
用户指南
购买渠道
现货分销商网站购买
电话
+86-400-819-8694
+852-3704-4888
+65-6579-2446
+886-2-7724-9372
