DAC63002——具有 I²C、SPI 和 PWM 的超低功耗双通道 12 位智能 DAC
收藏
分享
脑图
DAC63002
基本信息
描述：DAC63002是一款引脚兼容的超低功耗双通道缓冲电压输出和电流输出智能数模转换器 (DAC)。该器件支持高阻态断电模式，并在断电情况下支持高阻态输出。
器件类别
产品图片

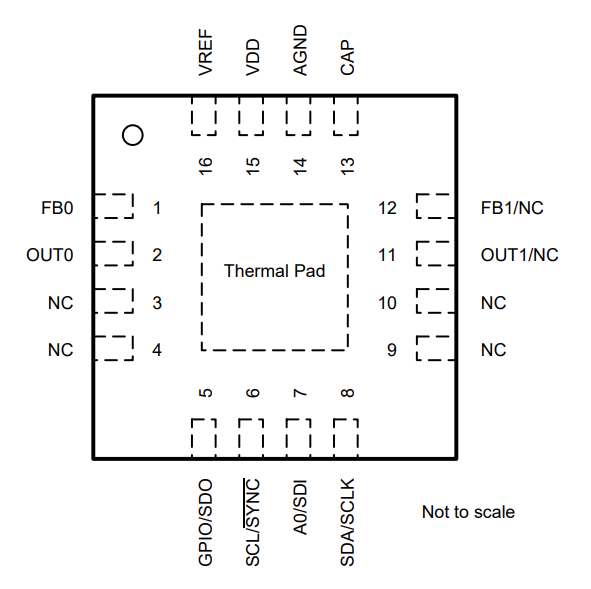

产品引脚图

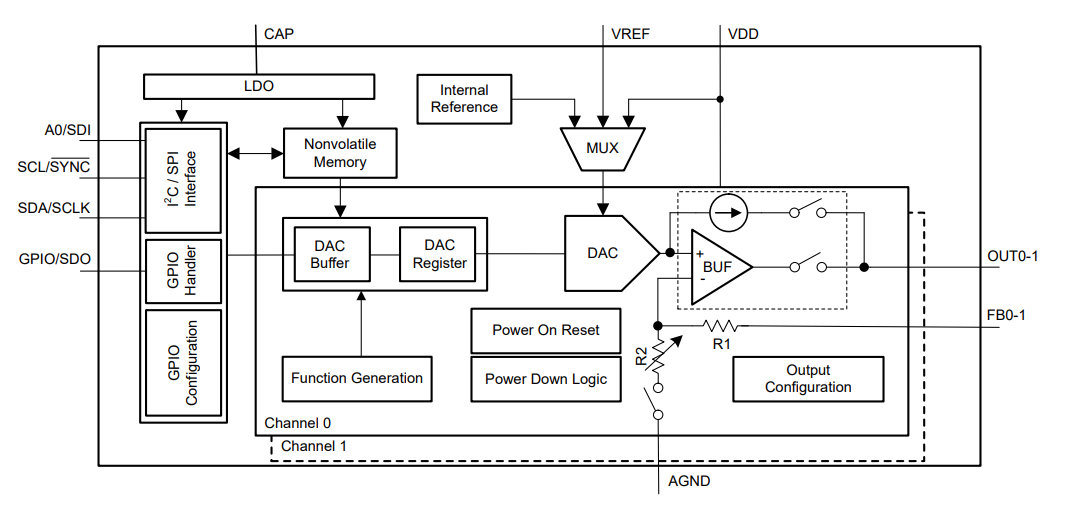

产品结构框图
产品特性（Markdown备注）
具有灵活配置的可编程电压或电流输出：
电压输出：
1LSB INL 和 DNL（10 位）
1x、1.5x、2x、3x 和 4x 增益
电流输出：
1LSB INL 和 DNL（8 位）
25µA 至 250µA 的单极和双极输出范围选项
电压输出模式具有 35µA/通道 IDD
适合所有通道的可编程比较器模式
当 VDD 关闭时提供高阻抗输出
高阻抗和电阻下拉断电模式
50MHz SPI 兼容型接口
自动检测的 I2C、PMBus™ 或 SPI 接口
1.62V VIH (VDD = 5.5V)
可配置为多种功能的通用输入/输出 (GPIO)
生成预定义的波形：正弦波、余弦波、三角形波、锯齿波
用户可编程的非易失性存储器 (NVM)
内部、外部或电源作为基准
宽工作电压范围：
电源：1.8V 至 5.5V
温度：-40˚C 至 +125˚C
主要参数（Markdown备注）
分辨率 (Bits)：12
DAV通道数 (#)：2
接口类型： I2C, SPI
输出类型：缓冲电流、缓冲电压
稳定时间(µs)：25
特点：电流输出、小尺寸、智能ADC
架构：String
工作温度范围(C)：-40 ~ 125
产品应用

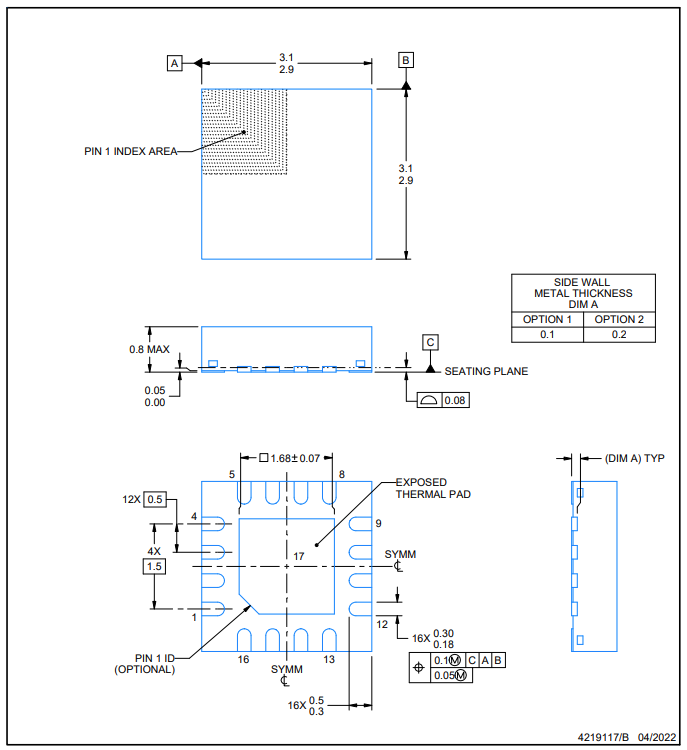

封装
资源链接
数据手册
应用说明
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板型号
评估板图片
评估板介绍：适用于 DAC63204 四通道、12 位、VOUT 和 IOUT 智能 DAC 的评估模块
特性
积分非线性 (INL)：5V 输出时 ±1LSB（最大值）
内部基准
I2C 和串行外设接口 (SPI)
电压和电流输出
用户指南
相关器件
功能相似器件
具有 I²C、SPI 和 PWM 的超低功耗 2 通道 10 位智能 DAC
