DAC53202——具有 I²C、SPI 且在断电期间处于高阻态输出的双通道、10 位、输入和输出电压智能 DAC
收藏
分享
脑图
DAC53202
基本信息
描述：DAC53202是引脚兼容系列双通道、缓冲型、电压输出和电流输出智能数模转换器 (DAC)。该DAC器件支持高阻态断电模式，并在断电情况下支持高阻态输出。
器件类别
产品图片

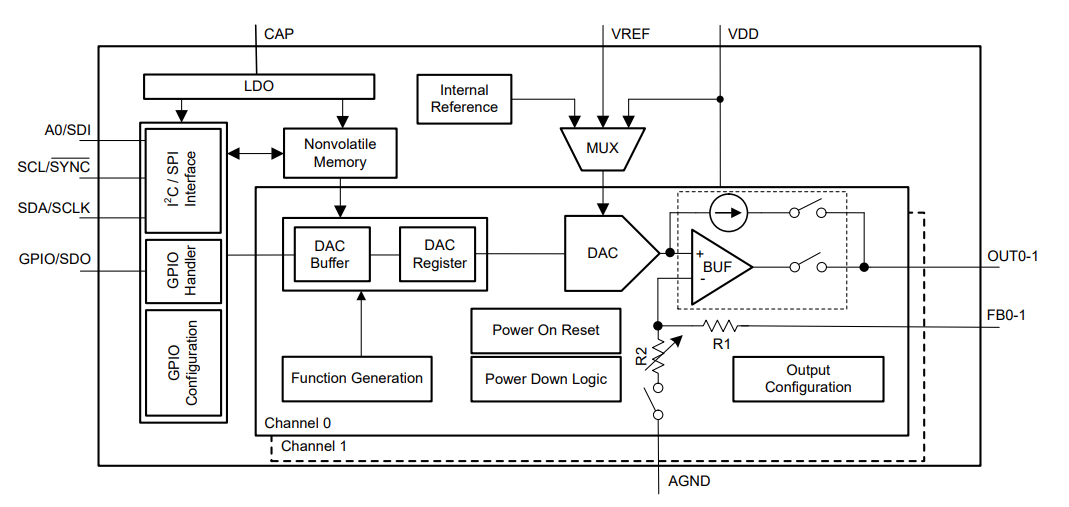

产品结构框图
产品特性
具有灵活配置的可编程电压或电流输出：
电压输出：
1 LSB INL 和 DNL（10 位和 8 位）
1x、1.5x、2x、3x 和 4x 增益
电流输出：
1LSB INL 和 DNL（8 位）
±25 µA、±50 µA、±125 µA、±250 µA 输出范围选项
适合所有通道的可编程比较器模式
当 VDD 关闭时提供高阻抗输出
高阻抗和电阻下拉断电模式
50MHz SPI 兼容型接口
自动检测的 I2C、PMBus™ 或 SPI 接口
1.62V VIH (VDD = 5.5V)
可配置为多种功能的通用输入/输出 (GPIO)
生成预定义的波形：正弦波、余弦波、三角形波、锯齿波
用户可编程的非易失性存储器 (NVM)
内部、外部或电源作为基准
宽工作电压范围：
电源：1.8V 至 5.5V
温度：-40˚C 至 +125˚C
主要参数
分辨率(Bits)：10
DAC通道数 (#)：2
接口类型： I2C, SPI
稳定时间 (µs)：25
特点： 电流输出, 小尺寸, 智能DAC
架构： String
工作温度范围(C)： -40 ~ 125
产品应用

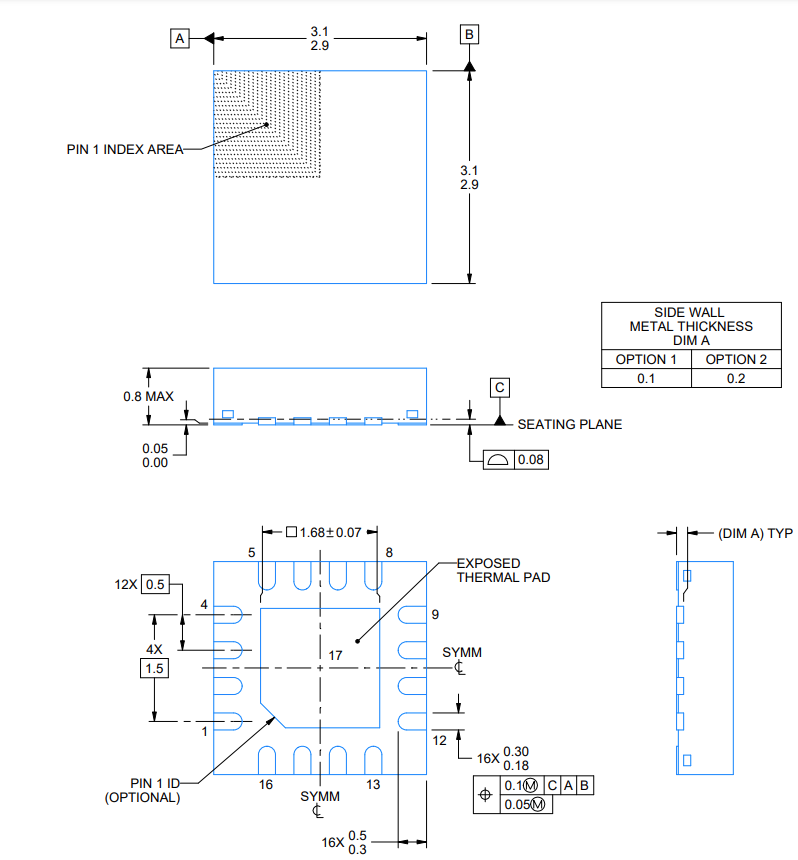

封装
资源链接
数据手册
应用手册
其它技术交流渠道
设计工具
库/模型
CAD库文件
设计参考
参考设计：使用 DACx3202 实现电压裕量和调节
原理图
评估板信息
评估板型号
评估板图片
评估板介绍：适用于 DAC63204 四通道、12 位、VOUT 和 IOUT 智能 DAC 的评估模块
特性
积分非线性 (INL)：5V 输出时 ±1LSB（最大值）
内部基准
I2C 和串行外设接口 (SPI)
电压和电流输出
用户指南
功能相似器件
具有 I²C、SPI 且在断电期间处于高阻态输出的双通道、12 位、输入和输出电压智能 DAC
