OPA4H014-SEP——采用空间增强型塑料的耐辐射 11MHz 低噪声精密 RRO JFET 放大器
收藏
分享
脑图
OPA4H014-SEP
基本信息
描述：OPA4H014-SEP 是一款低功耗 JFET 输入运算放大器，具有良好漂移性能和较低的输入偏置电流
器件类别

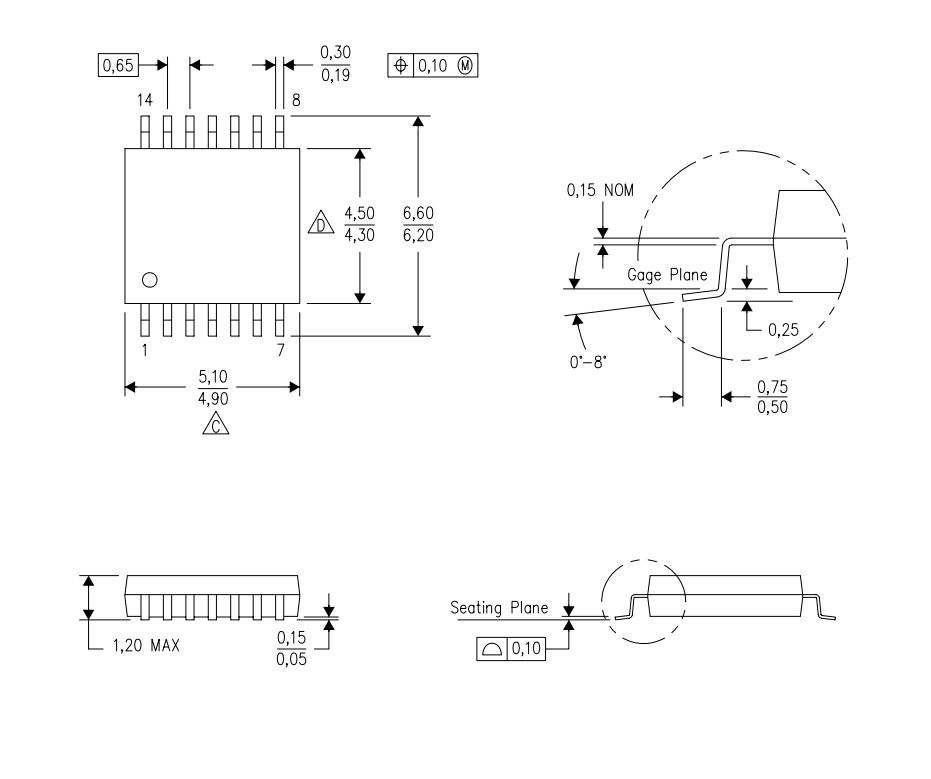

产品图片
产品结构框图
产品特性
抗辐射
单粒子锁定 (SEL) 对于 43MeV•cm2/mg 的抗扰度
在 30 krad(Si) 的条件下无 ELDRS
每个晶圆批次的 RLAT 总电离剂量 (TID) 高达 30 krad(Si)
增强型航天塑料
Au 键合线和 NiPdAu 铅涂层
采用增强型模塑化合物实现低释气
制造、组装和测试一体化基地
延长了产品生命周期
延长了产品变更通知周期
产品可追溯性
非常低的温漂：1 µV/°C（最大值）
极低的偏移：120 µV
低输入偏置电流：10 pA（最大值）
低噪声：5.1 nV/√Hz
压摆率：20 V/µs
低电源电流：2 mA（最大值）
输入电压范围包括 V– 电源
宽电源电压范围：4.5V 至 18V
主要参数
通道数(#)：4
总电源电压 (Max) (+5V=5, +/-5V=10)：18
总电源电压(Min) (+5V=5, +/-5V=10)：4.5
Vos (输入失调电压 @ 25 C) (Max) (mV)：0.12
GBW(增益带宽积) (Typ) (MHz)：11
电压转换速率(Typ) (V/us)：20
轨到轨输出
失调电压漂移(Typ) (uV/C)：0.35
每通道 Iq (Typ) (mA)：1.8
Vn at 1 kHz (Typ) (nV/rtHz)：5.8
共模抑制比(Typ) (dB)：140
工作温度范围 (C)：-55 125
输入偏置电流 (Max) (pA)：10
输出电流(Typ) (mA)：30
架构：FET
失真+噪声 @ 1 kHz (Typ) (%)：0.00005
产品应用
卫星运行状况监控和遥测
科学勘探有效载荷
姿态和轨道控制系统 (AOCS)
资源链接
数据手册
应用手册
电路设计
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板图片
评估板介绍：借助 DIP-Adapter-EVM 加快运算放大器的原型设计和测试，该 EVM 有助于快速轻松地连接小型表面贴装 IC 并且价格低廉。
用户指南
评估版图片
DIYAMP-SC70-EVM
DIYAMP-SOT23-EVM
DIYAMP-SOIC-EVM
评估板介绍
DIYAMP-EVM 是独特的评估模块 (EVM) 系列，可为工程师和 DIY 爱好者提供现实生活中的放大器电路，使您能够快速完成设计概念评估和仿真验证。它采用 3 种行业标准封装选项（SC70、SOT23、SOIC）并提供 12 种流行的放大器配置，包括放大器、滤波器、稳定性补偿以及同时适用于单电源和双电源的比较器配置。
EVM用户指南
相关器件
3F替代器件
功能替代器件
伴侣器件
