TPS566242—— 3V 至 16V 输入电压、6A ECO 模式同步降压转换器
收藏
分享
脑图
TPS566242
基本信息
描述:TPS56624x 是一款简单易用、高效同步降压转换器,具有高功率密度。该器件支持 3V 至 16V 的输入电压范围,以及高达 6A 的持续电流。
器件类别
产品图片
产品功能框图
产品特性
广泛地为各种应用配置
3V 至 16V 输入电压范围
0.6V 至 7V 输出电压范围
0.6V 基准电压
25°C 时,基准精度为 ±1%
在 -40°C 至 125°C 温度范围内,基准精度为 ±1.5%
集成式 27.7mΩ 和 14.8mΩ RDSON FET
120 µA 低静态电流
600 kHz 开关频率
支持以最大 98% 的占空比运行
精密 EN 阈值电压
1.39 ms 固定软启动时间(典型值)
解决方案尺寸小巧且易于使用
轻负载下采用 ECO 模式 (TPS566242) 和 FCCM 模式 (TPS566247)
完整 P2P 产品系列的一部分,包括适用于 4A、5A、6A 和 FCCM/ECO 运行模式的解决方案
D-CAP3™ 控制拓扑
支持带预偏置输出的启动
非锁存 OV/OT/UVLO 保护
UV 保护的断续模式
逐周期 OC 和 NOC 限制

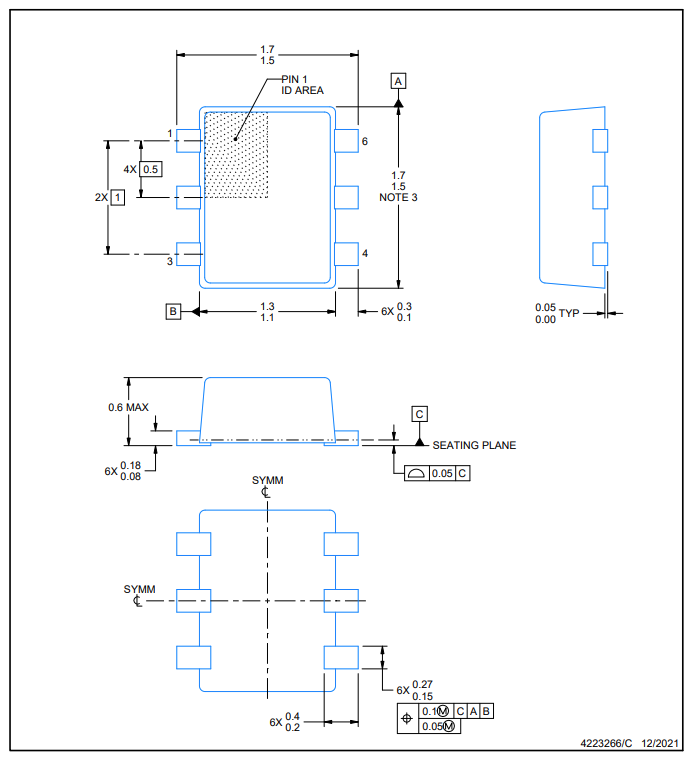

6 引脚 SOT-563 封装
主要参数
输入电压范围(V):3~16
输出电压范围(V):0.6~7
输出电流 (Max) (A):6
Iq (Typ) (uA):120
开关频率(Min) (kHz):600
开关频率(Max) (kHz):600
特性:使能、轻载效率、过流保护、软启动固定、UVLO 固定
调节输出 (#):1
控制模式:D-CAP3
占空比 (Max) (%):95
产品应用
资源链接
数据手册
应用说明
文章
技术文章
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板型号
评估板图片
评估板介绍:适用于 TPS566242 3V 至 16V、6A、Eco-Mode 同步降压转换器的评估模块
特性
3V 至 16V 输入电压范围
0.6V 至 7V 输出电压范围
高达 6A 的输出电流
Eco-mode 运行
快速瞬态响应
1.6mm × 1.6mm DRL (SOT-563) 封装
用户指南
相关器件
功能相似器件
3V 至 16V 输入电压、6A FCCM 模式同步降压转换器
具有脉冲跳跃模式的 3V 至 18V 输入、6A 同步降压稳压器
ECO 模式同步降压转换器
数字温度传感器
具有输入电流限制和动态电压调节功能的降压/升压转换器
具有使能功能的低 IQ、高精度、可调节超低压降稳压器
具有可调节复位延时时间和手动复位的低压监控器
