TPS56424x——具有 3V 至 16V 输入电压的 4A 同步降压转换器
收藏
分享
脑图
TPS56424x
基本信息
描述：TPS56424x 是一款简单易用、高效同步降压转换器，具有高功率密度。该器件支持 3V 至 16V 的输入电压范围，以及高达 4A 的持续电流。
器件类别
产品图片
产品功能框图
产品特性
广泛地为各种应用配置
3V 至 16V 输入电压范围
0.6V 至 7V 输出电压范围
0.6V 基准电压
25°C 时，基准精度为 ±1%
在 -40°C 至 125°C 温度范围内，基准精度为 ±1.5%
集成式 28.8mΩ 和 15.4mΩ RDSON FET
120 µA 低静态电流
1.2 MHz 开关频率
支持以最大 95% 的占空比运行
精密 EN 阈值电压
1.39 ms 固定软启动时间（典型值）
解决方案尺寸小巧且易于使用
轻负载下采用 ECO 模式 (TPS564242) 和 FCCM 模式 (TPS564247)
完整 P2P 产品系列的一部分，包括适用于 4A、5A、6A 和 FCCM/ECO 运行模式的解决方案
D-CAP3™ 控制拓扑
支持带预偏置输出的启动
非锁存 OV/OT/UVLO 保护
UV 保护的断续模式
逐周期 OC 和 NOC 限制

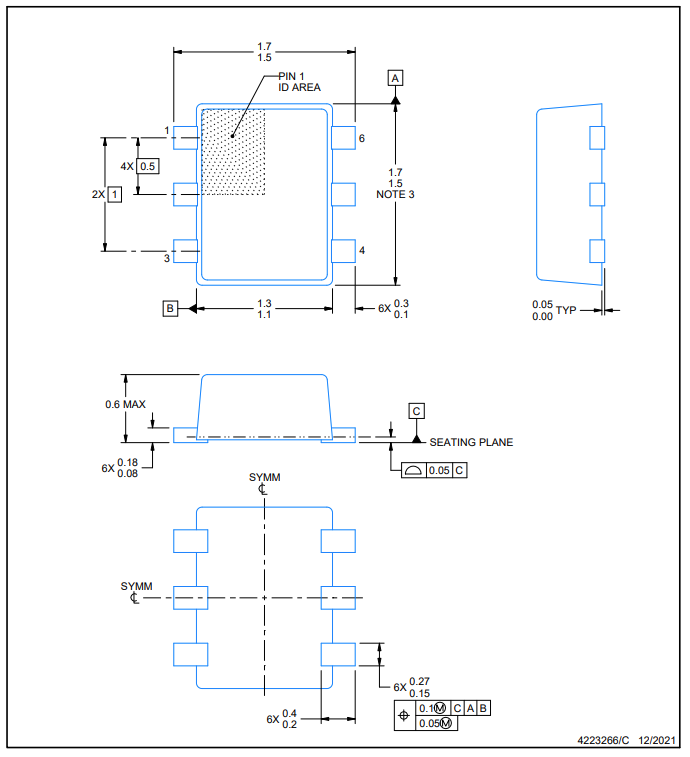

6 引脚 SOT-563 封装
主要参数
输入电压(V)：3~16
输出电压(V)：0.6~7
输出电流(Max) (A)：4
Iq (Typ) (uA)：120
开关频率(kHz)：1200
特性：使能、轻载效率、过流保护、软启动固定、UVLO 固定
调节输出 (#)：1
控制模式：D-CAP3
占空比 (Max) (%)：95
产品应用
资源链接
产品页面
数据手册
应用手册
文章
技术文章
作者：Yann Ducommun
其它技术交流渠道
设计工具
库/模型
CAD库文件
官网库文件
Ultralibrian库文件
评估板信息
评估板型号
用于 4A ECO 模式同步降压转换器的 TPS564242 评估模块
用于 4A FCCM模式同步降压转换器的 TPS564247 评估模块
评估板图片
评估板介绍
特性
输入电压范围 3 V 至 16 V
0.6 V 至 7 V 输出电压范围
高达 4A 输出电流
ECO 模式和 FCCM 模式
快速瞬态响应
1.6mm * 1.6mm DRL 封装
用户指南

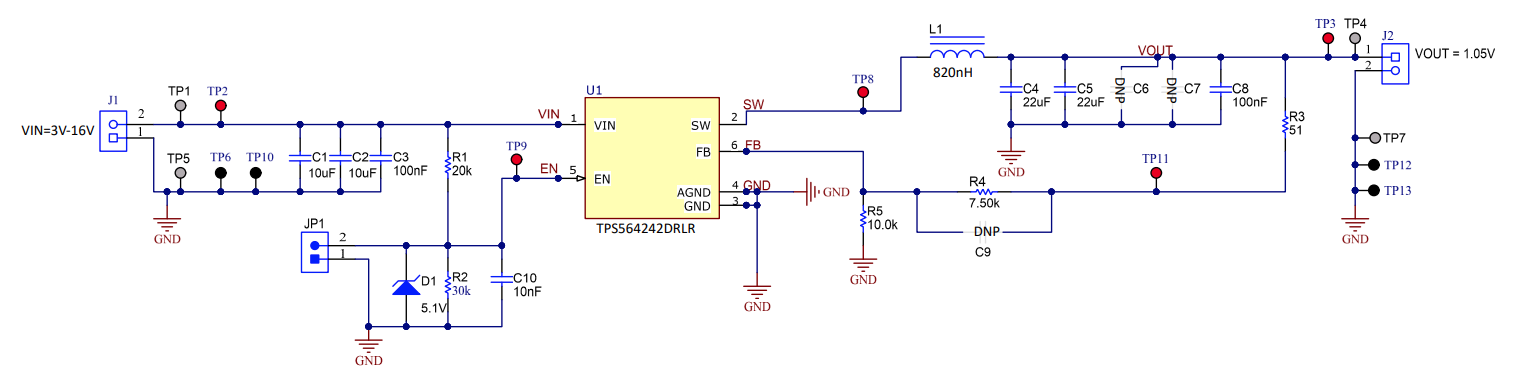

原理图
相关器件
功能相似器件
具有 Eco-mode同步降压转换器
具有 Eco-mode 的同步降压转换器
帮助完成设计的相关器件
数字温度传感器
具有ECO 模式的同步降压转换器
降压/升压、反相和双电源转换器（集成开关）
具有使能功能的低 IQ、高精度、可调节超低压降稳压器
具有可调节复位延时时间和手动复位的低压监控器
具有可配置电压转换和三态输出的双位 2-DIR 引脚双电源总线收发器
具有可配置电压转换和三态输出的单位双电源总线收发器
购买渠道
官网样片申请及购买
现货分销商网站购买
BOM2BUY
Digikey
Mouser
Arrow
电话
+86-400-819-8694
+852-3704-4888
+65-6579-2446
+886-2-7724-9372
