描述：TPSM63603E 同步降压电源模块是一款高度集成的 36V、 3A 直流/直流解决方案，TPSM63603E 具有 1V 到 16V 的输出电压，旨在快速、轻松实现具有小尺寸 PCB 的低 EMI 设计。

产品图片

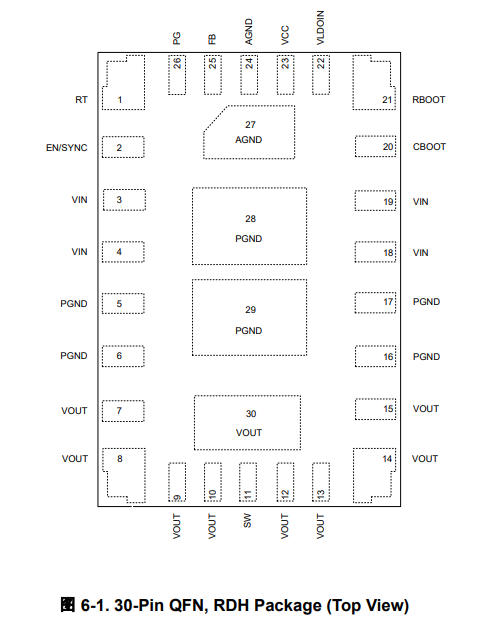

产品引脚图

产品结构框图

集成 MOSFET、电感器和控制器

3 V 至 36 V 的宽输入电压范围

可调节输出电压范围为 1V 至 16V

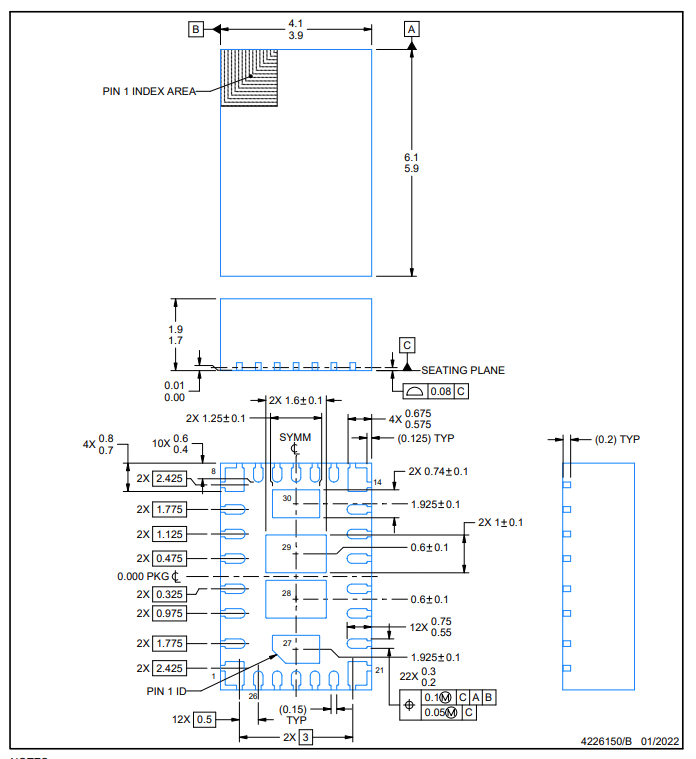

4mm × 6mm × 1.8mm 超模压塑料封装

–55°C 至 125°C 结温范围

使用 RT 引脚或外部 SYNC 信号可在 200 kHz 至 2.2 MHz 范围内调节频率

12VIN、5VOUT、1 MHz 时峰值效率为 93%

具有用于提升效率的外部偏置选项

具有双输入路径和集成电容器的低噪声封装可降低开关振铃

展频调制

电阻器可调开关节点压摆率

恒定频率 FPWM 运行模式

精密使能输入和漏极开路 PGOOD 指示器（用于时序、控制和 VIN UVLO）

输出电流（Max)（A）：3

输入电压 (Min) (V)：3

输入电压 (Max) (V)：6

输出电压 (Min) (V)：1

输出电压（Max)（V）：16

软启动：固定

特点：EMI 测试、使能、频率同步、过流保护、电源良好、扩频

工作温度范围（℃）：-55 to 125

Iq(Typ) (uA)：9

调节输出（#）：1

开关频率（Max)（kHz）：2200

开关频率(Min) (kHz)：200

占空比（Max)（%）：98

夜视、热成像、激光系统

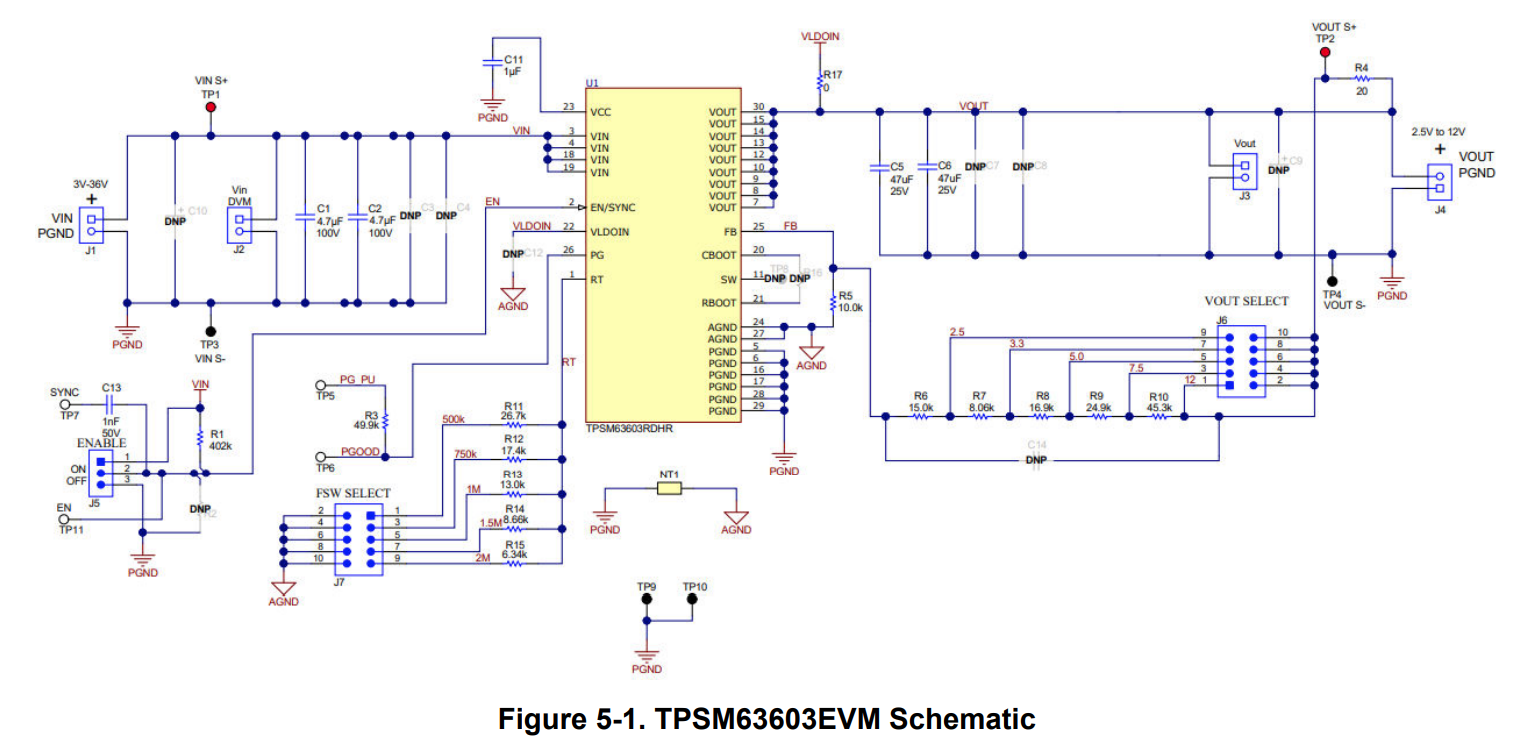

评估板图片

TPSM63603EVM 评估板用于评估 TPSM63603 电源模块的运行情况。输入电压范围为 3V 至 36V。输出电压范围为 1V 至 16V。

3V 至 36V 输入电压范围

最高 3A 的输出电流

1V 至 16V 输出电压

4mm x 6mm QFN 封装
