描述：TLVM13620 同步降压电源模块是一款高度集成的 36V、 2A 直流/直流解决方案，集成了多个功率 MOSFET、一个屏蔽式电感器和多个无源器件，并采用增强型 HotRod™ QFN 封装。

产品图片

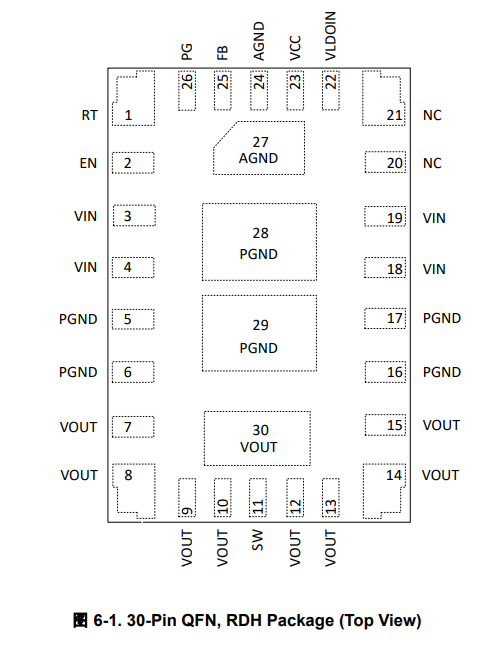

产品引脚功能图

产品结构框图

集成 MOSFET、电感器和控制器

3 V 至 36 V 的宽输入电压范围

可调节输出电压范围为 1V 至 6V，在整个温度范围具有 1% 的设定点精度

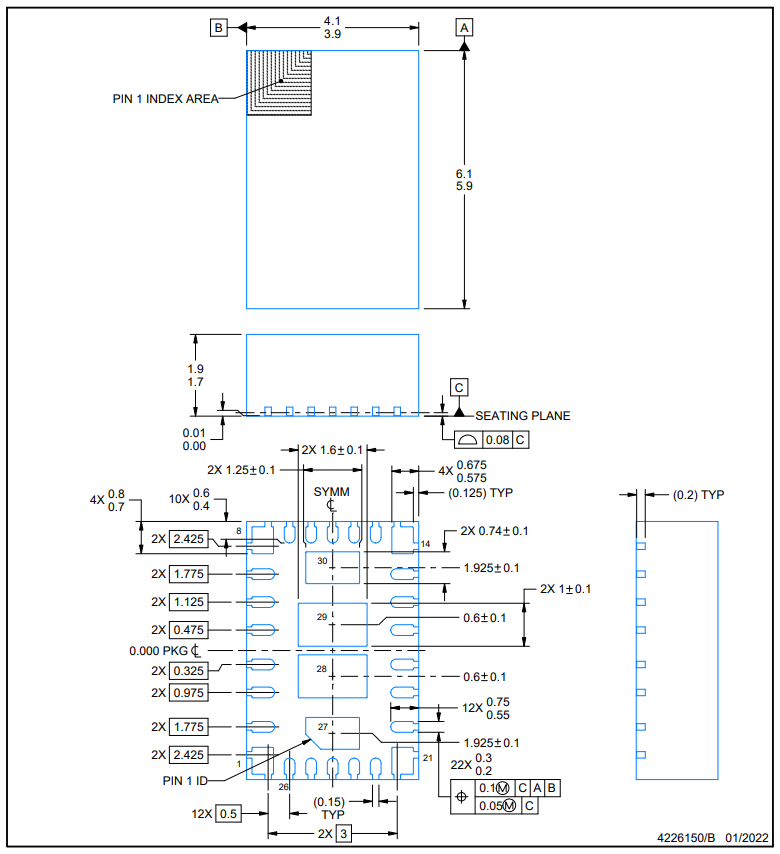

4mm × 6mm × 1.8mm 超模压塑料封装

–40°C 至 125°C 结温范围

可在 200 kHz 至 2.2 MHz 范围内调节频率

12VIN、5VOUT、1 MHz 时峰值效率为 93%

具有用于提升效率的外部偏置选项

关断时的静态电流为 0.6 µA（典型值）

具有双输入路径和集成电容器的低噪声封装可降低开关振铃

恒定频率 FPWM 运行模式

精密使能输入和漏极开路 PGOOD 指示器（用于时序、控制和 VIN UVLO）

断续模式过流保护

输出电流 (Max) (A)：2

输入电压 (Min) (V)：3

输入电压 (Max) (V)：36

输出电压 (Min) (V)：1

输出电压 (Max) (V)：6

软启动：固定

特点：EMI 测试、启用、过流保护、电源良好

工作温度范围 (C)：-40 至 125

Iq (Typ) (uA)：9

调节输出 (#)：1

开关频率 (Max) (kHz)：2200

开关频率 (Min) (kHz)：200

占空比 (Max) (%)：98

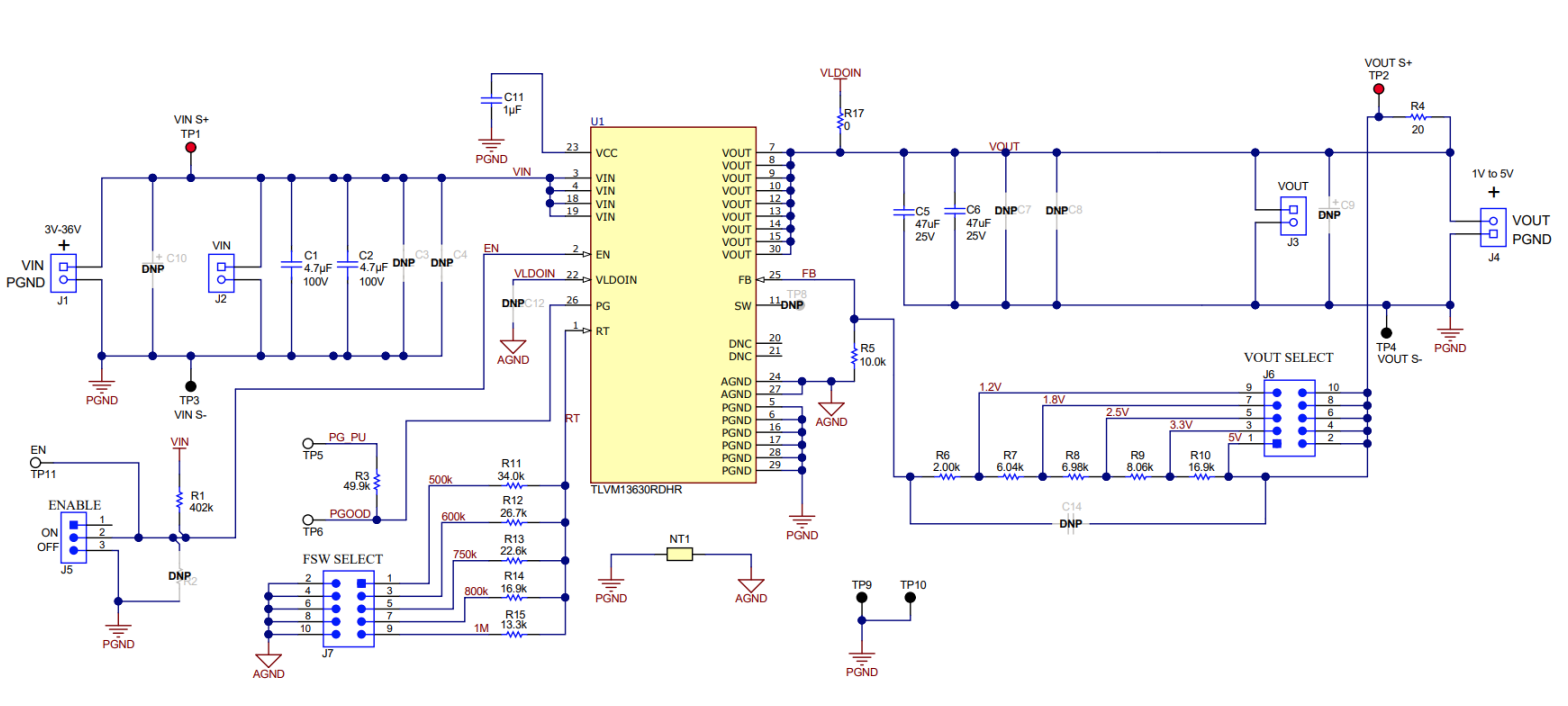

评估板图片

TLVM13630 评估板 (EVM) 用于评估 TLVM13630 电源模块的运行情况。该评估板的输入电压范围为 3V 至 36V，输出电压范围为 1V 至 6V，可轻松评估 TLVM13630 的运行情况

3V 至 36V 输入电压范围

输出电流高达 3A

输出电压 1V 至 6V
