BQ25172——采用 QFN 封装的 0.8A、1 至 6 节镍氢电池独立线性充电器
收藏
分享
脑图
BQ25172
基本信息
描述：BQ25172 是一款集成 800mA 线性充电器，适用于工业和医疗应用的 1 节至 6 节镍氢电池。 该器件具有为电池充电的单电源输出。
器件类别
产品图片

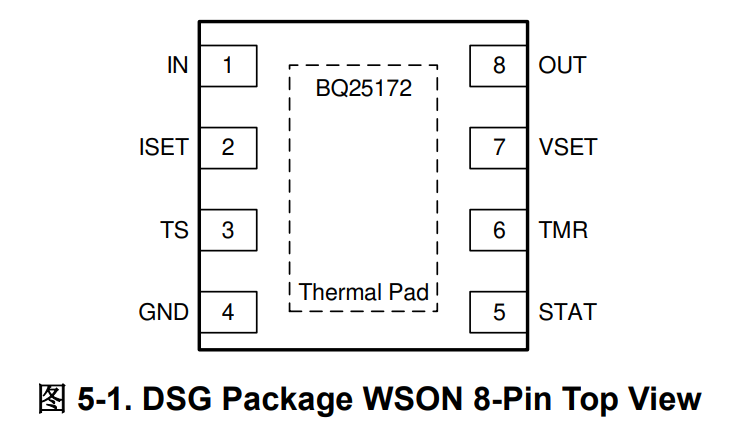

产品引脚图

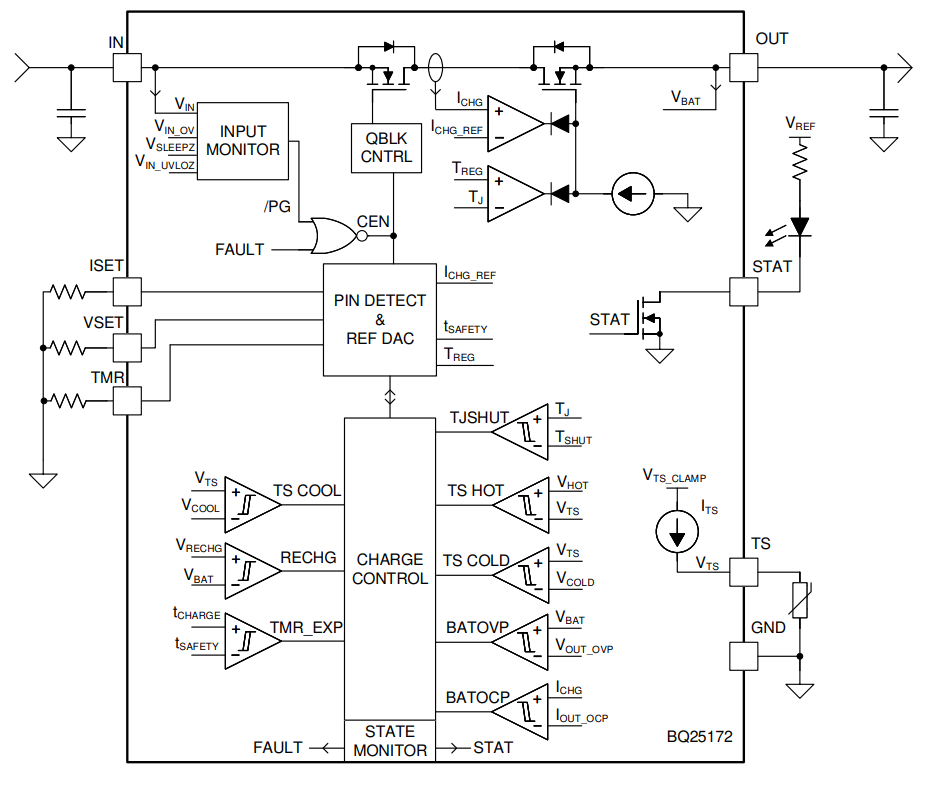

产品结构框图
产品特性
可承受高达 30V 的输入电压
自动睡眠模式，可降低功耗
350nA 电池泄漏电流
禁用充电时，输入泄漏电流为 85µA
通过间歇性充电功能支持 1 节至 6 节镍氢电池
操作可使用外部电阻器进行编程
VSET 用于设置镍氢电池节数（1 节至 6 节）
用于设置 10mA 至 800mA 充电电流的 ISET
TMR 用于设置充电安全计时器时间 （4 小时至 22 小时）
高精度
充电电压精度为 ±0.5%
充电电流精度为 ±10%
充电特性
NTC 热敏电阻输入用于监控电池温度
禁用低温和高温充电
VOUT_OVP 在低温下降低
TS 引脚用于充电功能控制
用于状态和故障指示的开漏输出
集成故障保护
18V 输入过压保护
基于 VSET 的输出过压保护
1000mA 过流保护
125°C 热调节；150°C 热关断保护
OUT 短路保护
VSET、ISET、TMR 引脚短路/开路保护
主要参数
串联电芯数：1、2、3、4、5、6
充电电流（Max）（A）：0.8
工作输入电压 (Max) (V)：18
电池化学：NiMH
电池充电电压(Max) (V)：10.5
绝对输入电压(安全等级) (Max) ((V))：30
控制接口：独立（RC-Settable）
特点：BAT温度热敏电阻监控（热/冷曲线），IC热调节
工作输入电压 (Min) (V)：3
产品应用

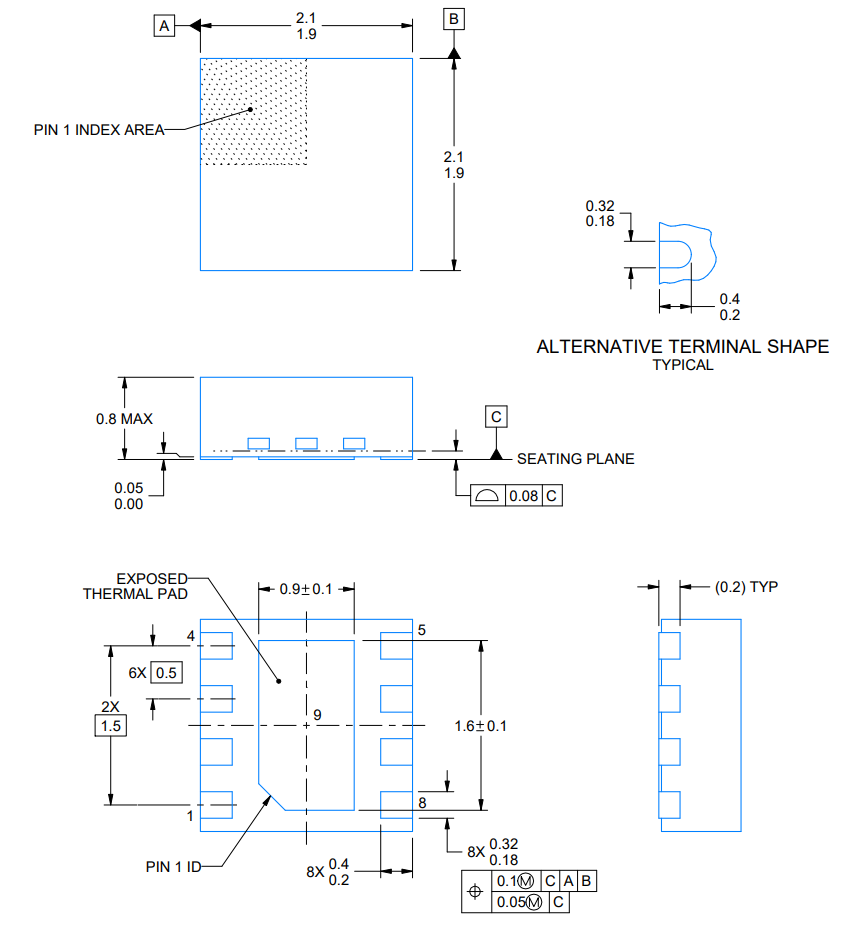

封装
