描述：LM25143-Q1 是一款 42V 同步降压直流/直流控制器，适用于高电流单路或双路输出。该器件源自宽 VIN 范围控制器系列，采用交错式可堆叠峰值电流模式控制架构，可实现简单环路补偿、快速瞬态响应、优异的负载和线路调节能力，并可通过用于高输出电流的并联相位实现精确的电流共享。

产品图片

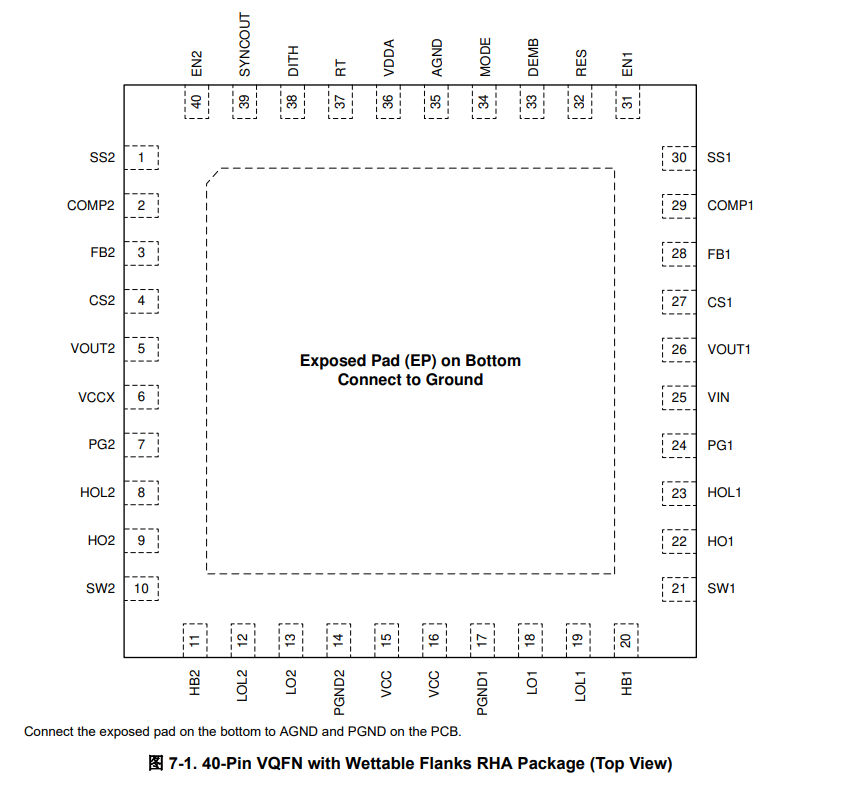

产品引脚功能图

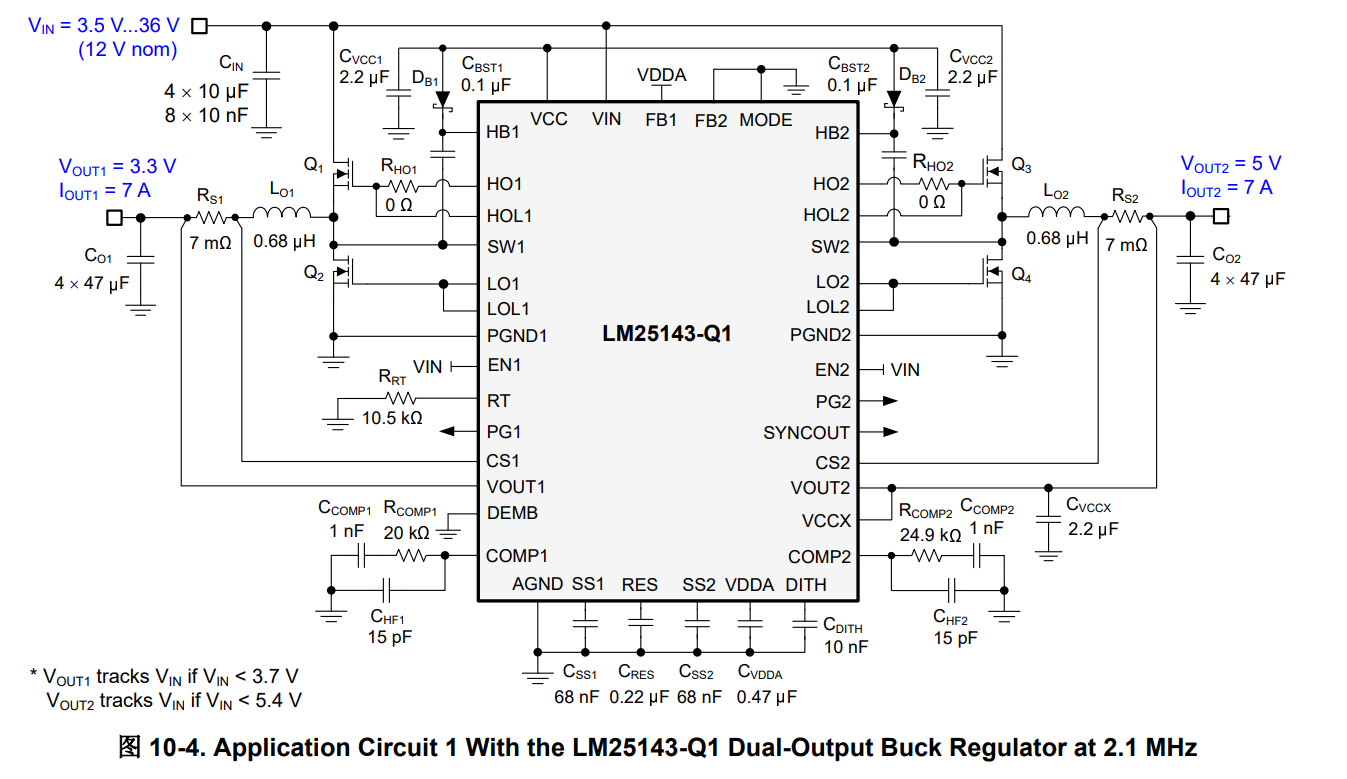

产品结构框图

宽输入电压范围为 3.5V 至 42V

1% 精度、3.3V/5V 固定电压或 0.6V 至 36V 可调输出电压

150°C 最大结温

3.3µA 典型关断模式电流

双通道或单输出多相

65 ns tON(min)，可实现高 VIN/VOUT 比

断续模式过流保护

独立的使能和 PGOOD 功能

可调节输出电压软启动

VCC、VDDA 和栅极驱动 UVLO 保护

由压摆率控制的自适应栅极驱动器

同步输入和同步输出功能

具有可润湿侧翼引脚的 VQFN-40 封装

输入电压 (Min) (V)：3.5

输入电压（Max）（V）：42

输出电压 (Min) (V)：0.6

输出电压（Max）（V）：36

输出（Max）（A）：100

Iq (Typ) (uA)：15

开关频率(Min) (kHz)：100

开关频率（Max）（kHz）：2200

特性：可调限流、使能、频率同步、轻负载效率、多路输出、相位交错、电源良好、预偏置启动、扩频、同步整流、UVLO 可调

工作温度范围（℃）：-40 to 150

调节输出（#）：2

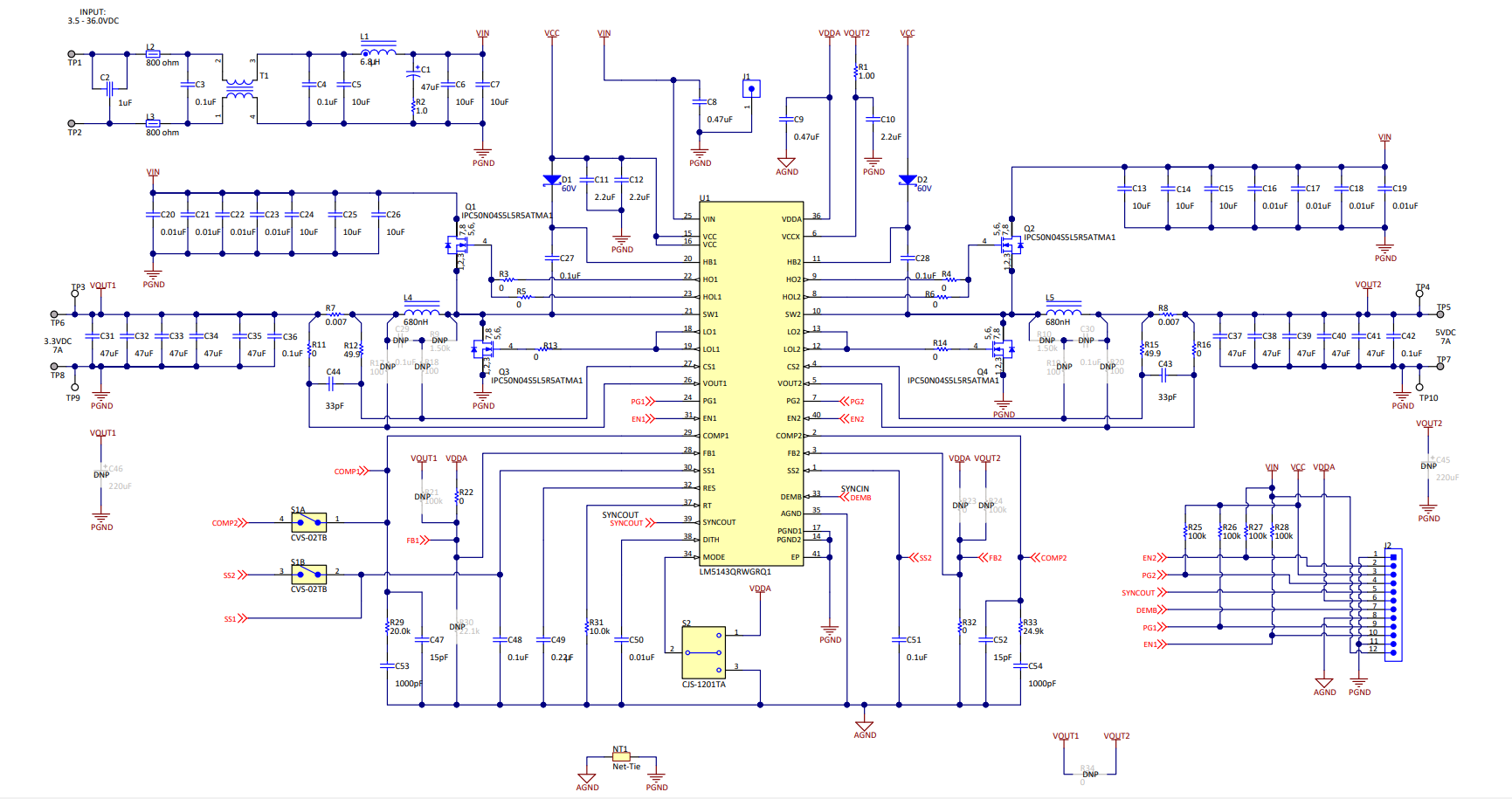

评估板图片

双通道汽车类同步降压控制器评估模块

3.5V 至 36V 输入电压范围

具有 1% 设定点精度的 5V 和 3.3V 输出电压

每个通道的额定负载电流高达 7 A

汽车级功率级元件，包括 MOSFET、电感器和电容器

2.1MHz 开关可与外部时钟同步向上或向下
