TPS92643-Q1——汽车 3A 同步降压红外 LED 驱动器
收藏
分享
脑图
TPS92643-Q1
基本信息
描述：TPS92643-Q1 是一款单片同步降压 LED 驱动器，具有 5.5V 至 36V 宽工作输入电压范围和 40V 容差，支持 400ms 时长的负载突降。
器件类别
产品图片

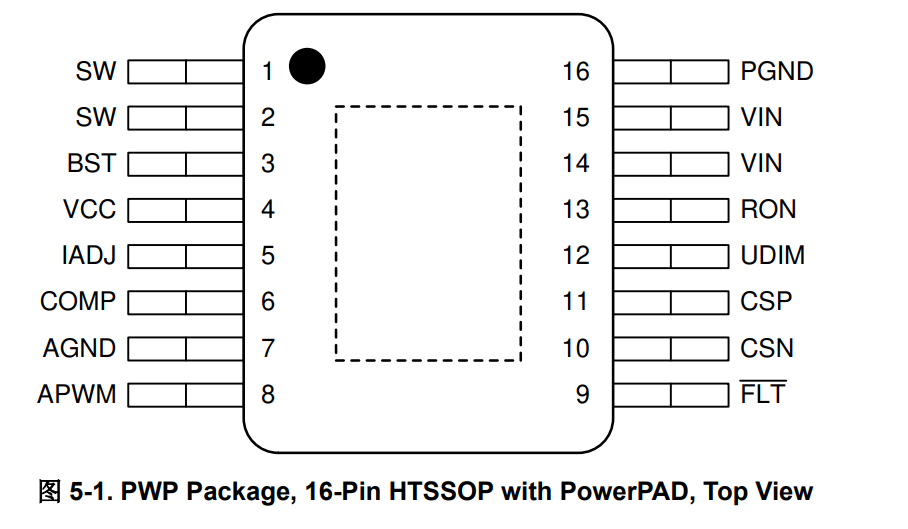

产品引脚图

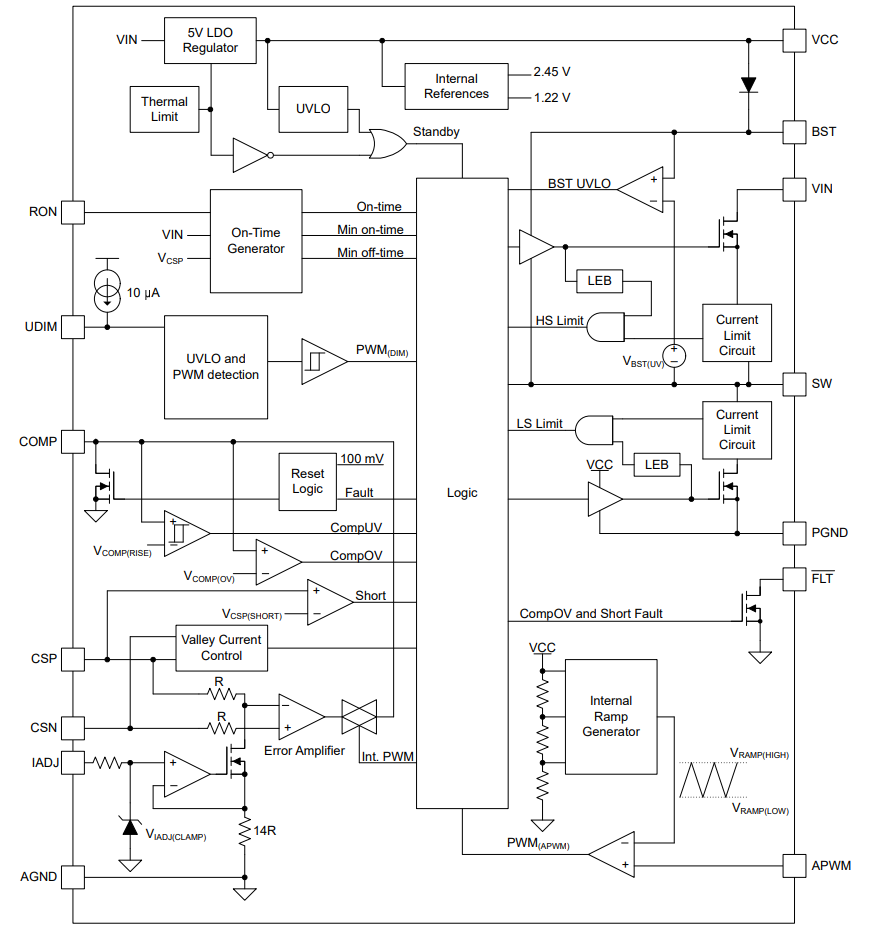

产品结构框图
产品特性
符合面向汽车应用的 AEC-Q100 标准
1 级：–40°C 至 125°C 的工作环境温度范围
器件 HBM 分类等级 H1C
器件 CDM 分类等级 C5
输入电压范围：5.5 V 至 36 V
启动后工作电压低至 5.15V
高达 3A 的连续电流，精度为 4%
自适应导通时间电流控制
低失调高侧电流检测放大器
与陶瓷和铝电容器等任意电容器组合搭配使用时均可保持稳定
可编程开关频率范围为 100kHz 至 2.2MHz
高级调光操作
1000:1 高精度 PWM 调光
15:1 高精度模拟调光
1.4kHz 内部模拟输入至 PWM 占空比的转换
开关逐周期过流保护
开漏故障指示灯输出
LED 短路、开路和电缆线束故障指示
热关断保护
主要参数
通道数（#）：1
拓扑：降压
工作温度范围 (C)：-40 至 125
输入电压 (Min) (V)：5
输入电压 (Max) (V)：42
输出电压 (Min) (V)：4.5
输出电压 (Max) (V)：33
输出 (Max) (A)：3
Iq (Typ) (mA)：56
开关频率 (Max) (kHz)：2200
特点：故障检测、LED 开路检测、精密调光控制、热关断
产品应用
前照灯
前雾灯 LED 驱动器模块

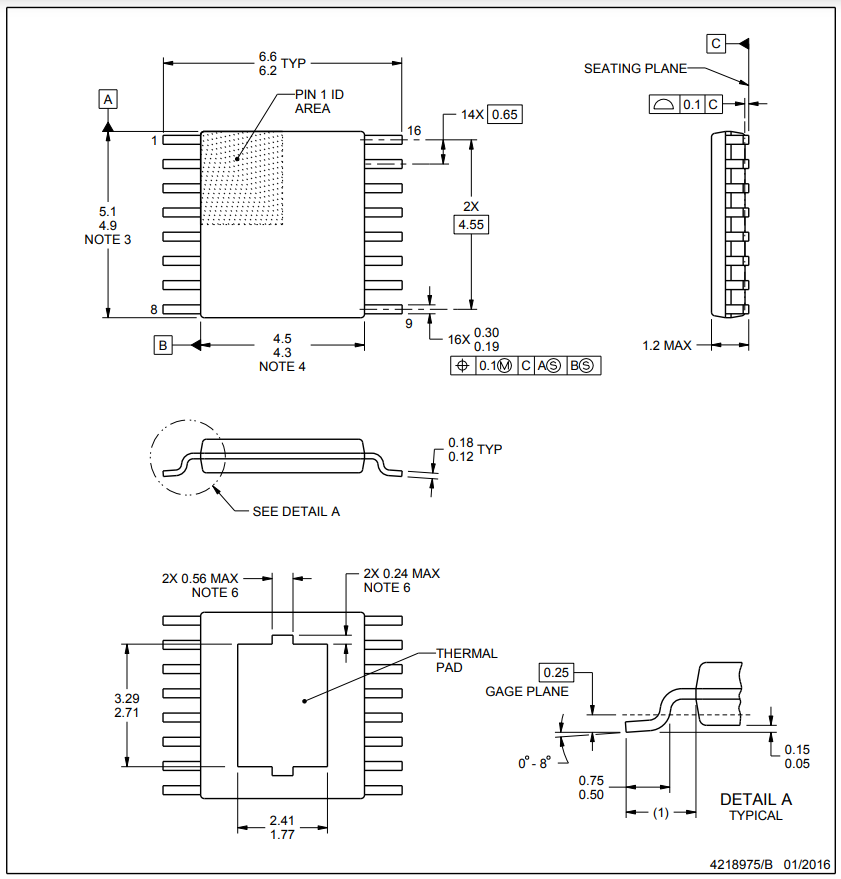

封装
资源链接
数据手册
文章
技术文章
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板型号
评估板图片
评估板介绍
TPS92643EVM-204 评估模块 (EVM) 能帮助设计人员评估适用于高电流 LED 驱动应用的 TPS92643-Q1 3.0A 降压开关稳压器的操作和性能。
特性
支持 5.5V 至 40V 输入（额定值为 13V）
高达 3.0A 的连续电流，精度为 4%
精密模拟和 PWM 调光
LED 短路、开路和线束故障检测和指示
用户指南

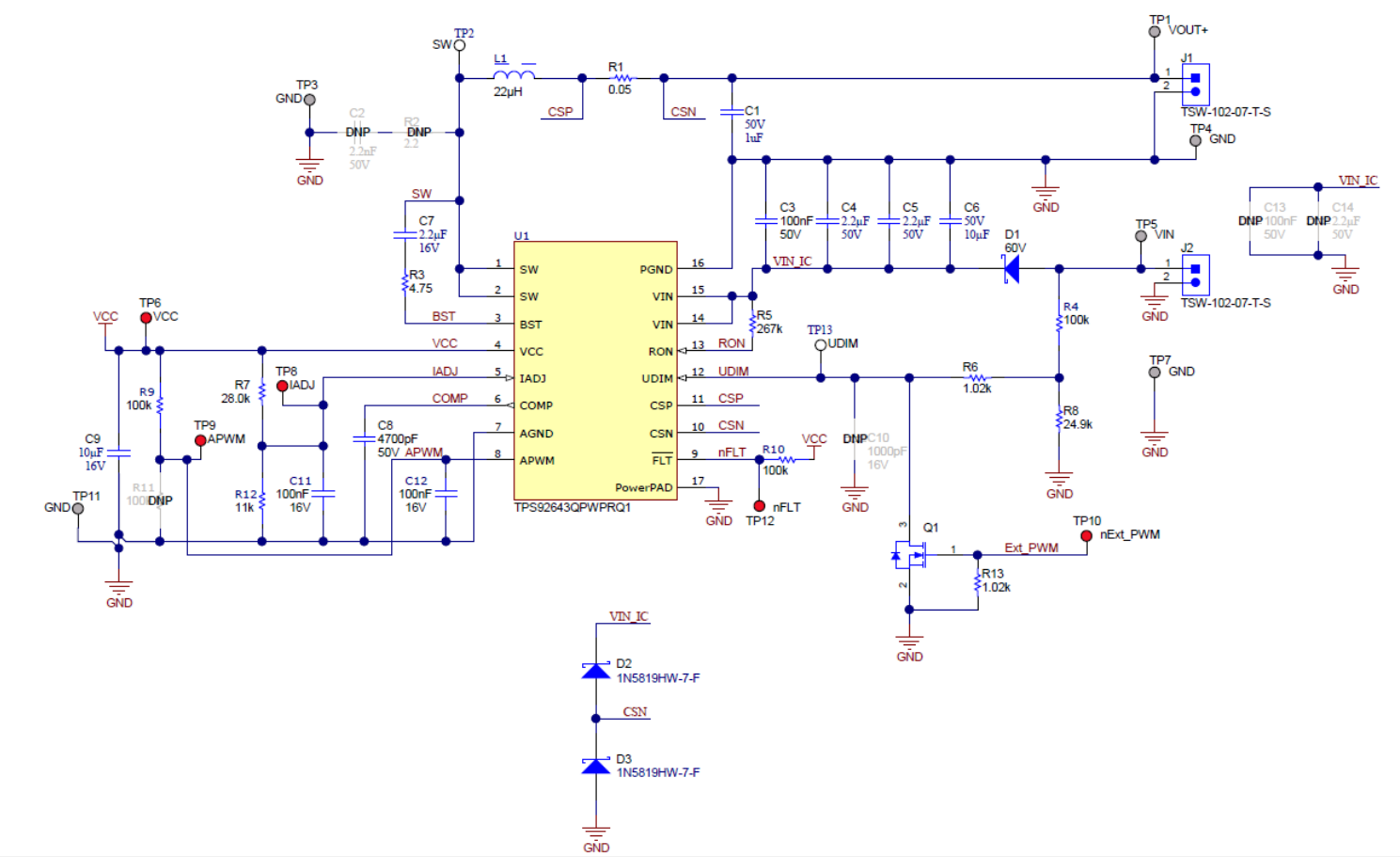

原理图
相关器件
功能相似器件
具有 SPI 接口、模拟和 PWM 调光功能的 42V 汽车类双路降压 LED 控制器
具有 SPI 的 1.6A 双路同步降压 LED 驱动器
超高精度紧凑型汽车多通道窗口监控器
适用于 CAN 和车辆网络的汽车双路ESD 保护二极管
具有待机模式的增强型汽车 CAN 收发器
