BQ756506-Q1——符合 ASIL-D 标准的汽车类 6 节串联精密电池监控器、平衡器和集成保护器
收藏
分享
脑图
BQ756506-Q1
基本信息
描述：BQ756506-Q1 器件可在不到 200µs 的时间内提供高达 6S 电池模块的高精度电池电压测量，同时该器件还支持分流电阻器电流检测测量。
器件类别
产品图片
产品系统简图
产品结构框图
产品特性
符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性：
器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C4B
专为功能安全应用开发
可帮助进行 ISO 26262 系统设计的文档
系统可满足 ASIL D 级要求
硬件可满足 ASIL D 要求
±1.5mV ADC 精度
兼容引脚/封装和软件的器件系列：
可堆叠监控器 16S（BQ79616-Q1、BQ79656-Q1）、14S（BQ79614-Q1、BQ79654-Q1）和 12S（BQ79612-Q1、BQ79652-Q1）
独立式监控器 48V 系统 (BQ75614-Q1)
支持电流检测测量
支持保险丝和继电器打开和关闭诊断
用于电压、温度 和电流诊断的内置冗余路径
可以在 128µs 内对所有电池通道执行高度精确的电池电压测量
集成式后 ADC 可配置数字低通滤波器
主机控制的内置硬件复位功能，可模拟类似于 POR 的器件复位
支持内部电池平衡
240mA 的平衡电流
内置平衡热管理，具有自动暂停和恢复控制功能
5V LDO 输出为外部数字隔离器供电
UART 主机接口
内置 SPI 控制器
主要参数
串联电池数（Min）：4
输入电压（Max）（V）：32
特性：电池平衡、集成 ADC、多电池支持、一次性可编程 (OTP) 存储器、开路检测、过热保护、过压保护、单独 MCU 要求、温度感应、欠温保护、欠压保护
串联电池数量（Max）：6
产品应用
汽车 12V 锂离子电池系统
电动自行车、电动滑板车

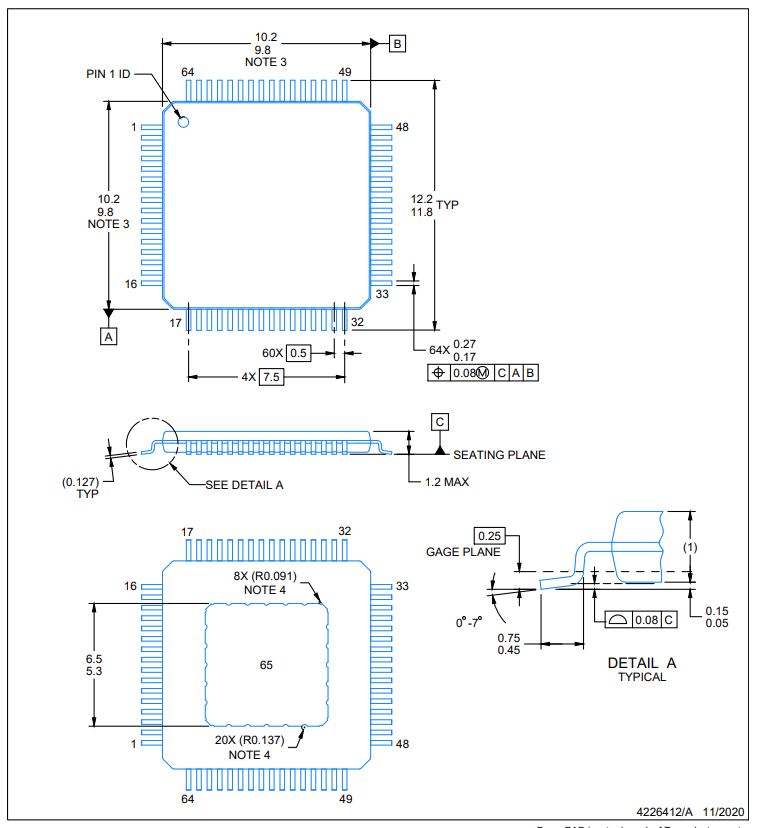

封装
资源链接
数据手册
其它技术交流渠道
设计工具
库/模型
CAD库文件
相关器件
功能相似器件
汽车类 14 节串联精密电池监测器、平衡器和集成保护器
符合 ASIL-D 标准的汽车类 12 节串联精密电池监控器、平衡器、电流传感器
符合 ASIL-D 标准的汽车类 14 节串联精密电池监控器、平衡器、电流传感器
通过选择性唤醒实现局部联网的汽车类 CAN FD 收发器
汽车类低压商用比较器
采用双随机展频技术的 宽输入电压升压、反激式和 SEPIC 转换器
汽车级双路 36V 1.2MHz 运算放大器
