TPS63901——具有纳安级 Iq 的 400mA 降压/升压转换器
收藏
分享
脑图
TPS63901
基本信息
描述：PS63901 器件是一款具有超低静态电流（典型值为 75nA）的高效同步降压/升压转换器
器件类别
产品图片
产品结构框图
产品特性
输入电压范围：1.8V 至 5.5V
输出电压范围：1.8V 至 5V（100mV 阶跃）
可使用外部电阻器进行编程
SEL 引脚用于在两个输出电压预设之间切换
VI ≥ 2.0V、VO = 3.3V 时，输出电流 > 400mA（峰值开关电流限制典型值 1.45A）
可堆叠：并联多个器件以获得更高的输出电流
负载电流为 10µA 时，效率 > 90%
静态电流为 75nA
60nA 关断电流
单模式运行
无需在降压、降压/升压和升压模式之间转换
低输出波纹
出色的瞬态性能
可靠运行的特性
集成软启动
可编程输入电流限制，具有八个设置（1mA 至 100mA 和无限制）
输出短路和过热保护
微型解决方案尺寸
小型 2.2µH 电感器，单个 22µF 输出电容器

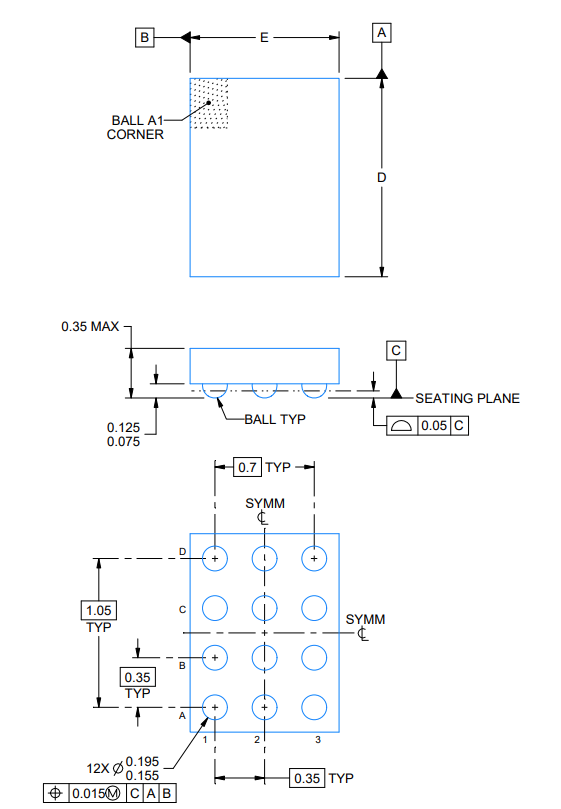

12 焊球、1.5mm × 1.15mm、0.35mm 间距 WCSP 封装
主要参数
拓扑：Buck-Boost
输入电压 (Min) (V)：1.8
输入电压（Max）（V）：5.5
输出电压（Max）（V）：5
Vout (Min) (V)：1.8
占空比（Max）（%）：99
特性：可调电流限制、动态电压调节、使能、轻负载效率、预偏置启动、UVLO 固定
开关电流限制（Typ）（A）：1.45
开关频率(Min) (kHz)：0.004
开关频率（Max）（kHz）：2000
Iq (Typ) (mA)：0.000075
输出（Max）（A）：1
工作温度范围（℃）：-40 to 125
产品应用
资源链接
数据手册
文章
技术文章
作者：Eric Dj
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板型号
评估板图片
评估板介绍
特性
输入电压范围：1.8V 至 5.5V
输出电压范围：1.8V 至 5V
低静态电流：75nA（典型值）
单模式运行
用户指南
相关器件
功能相似器件（降压/升压转换器）
线性和低压降 (LDO) 稳压器
模拟开光和多路复用器
单路双向多电压电平转换器
降压转换器
