TPS92623-Q1——具有热共享功能的汽车类三通道高侧 LED 驱动器
收藏
分享
脑图
TPS92623-Q1
基本信息
描述 TPS92623-Q1 是由汽车电池直接供电的线性驱动器，具有宽电压范围，每个通道可输出高达 150mA 的全电流负载，该LED 驱动器采用独特的热管理设计，可减少器件温升
器件类别
产品图片

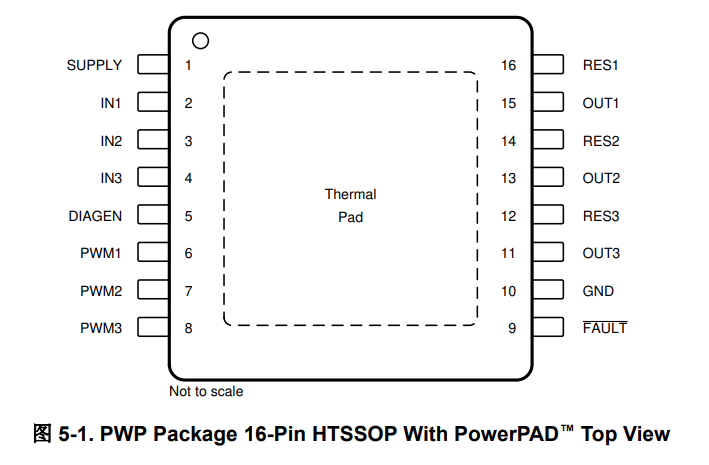

产品引脚图

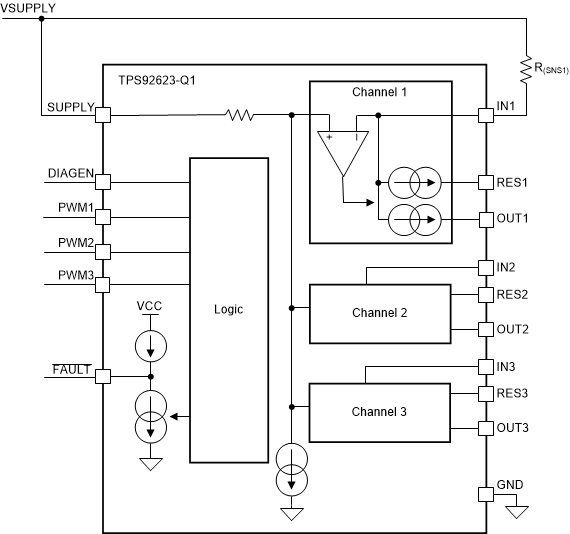

产品结构框图
产品特性
符合面向汽车应用的 AEC-Q100 标准：
温度等级 1: – 40 ° C 至 125 ° C 、 T A
宽输入电压范围：4.5V 至 40V
通过外部分流电阻器实现热共享功能
故障模式下具有低电源电流
三通道高精度电流调节：
每个通道的电流输出高达 150 mA
在整个温度范围内精度为 ±5%
通过电阻器独立设置电流
用于亮度控制的独立 PWM 引脚
低压降：
最大压降：150 mA 时为 600 mV
诊断和保护
LED 开路，具有自动恢复功能
LED 接地短路，具有自动恢复功能
支持诊断并具有可调阈值
可配置为连带失效或仅失效通道关闭的故障总线 (N-1)
热关断
工作结温范围：–40°C 至 150°C
主要参数
通道数（#）：3
拓扑：电流源
评价：汽车
工作温度范围（℃）：-40 to 125
输入电压 (Min) (V)：4.5
输入电压 (Max) (V)：40
输出电压 (Min) (V)：0
输出电压（Max）（V）：40
Iout (Max) (A)：0.45
Iq (Typ) (mA)：1.6
特点：热共享功能、故障检测、故障诊断、LED开路检测、LED对地短路检测、PWM调光、热关断
产品应用
尾灯、中央高位刹车灯、侧标志灯
门把手、盲点检测指示灯、充电口
顶灯、阅读灯
通用 LED 驱动器应用

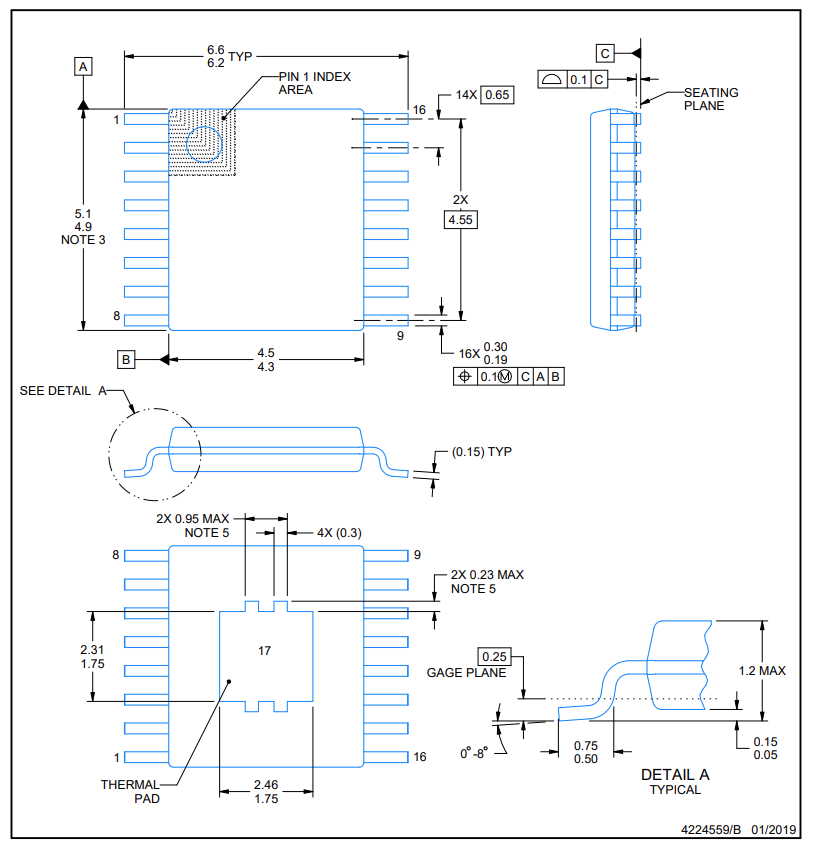

封装
资源链接
数据手册
文章
技术文章
作者：Arun T. Vemuri
作者：Issac Hsu
作者：John Woodward
作者：Mario Battello
其它技术交流渠道
设计工具
库/模型
CAD库文件
设计参考
参考设计
参考设计简述

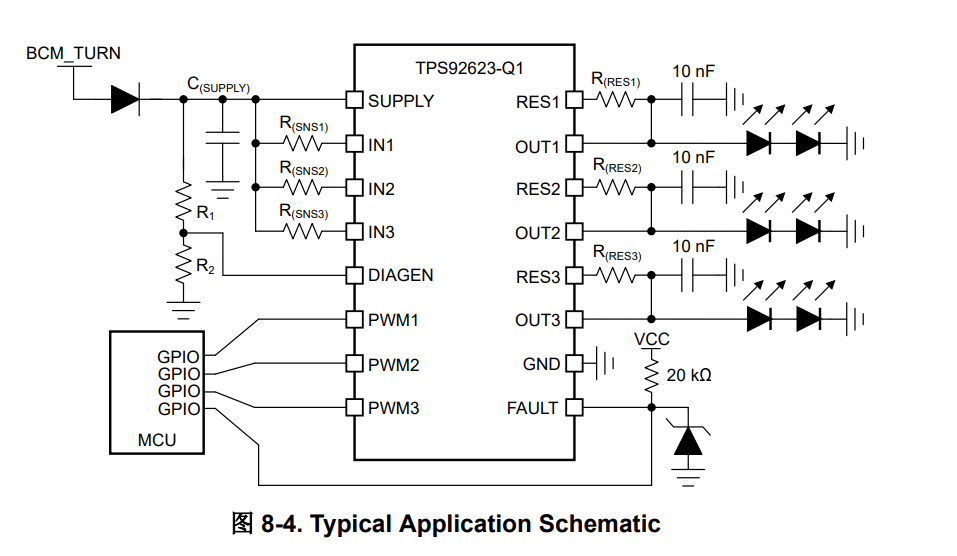

TPS92623-Q1 器件能够通过 PWM1、PWM2 和 PWM3 引脚上的 PWM 输入独立驱动每个电流输出通道。 PWM 输入信号来自 MCU，以实现顺序转向指示功能。

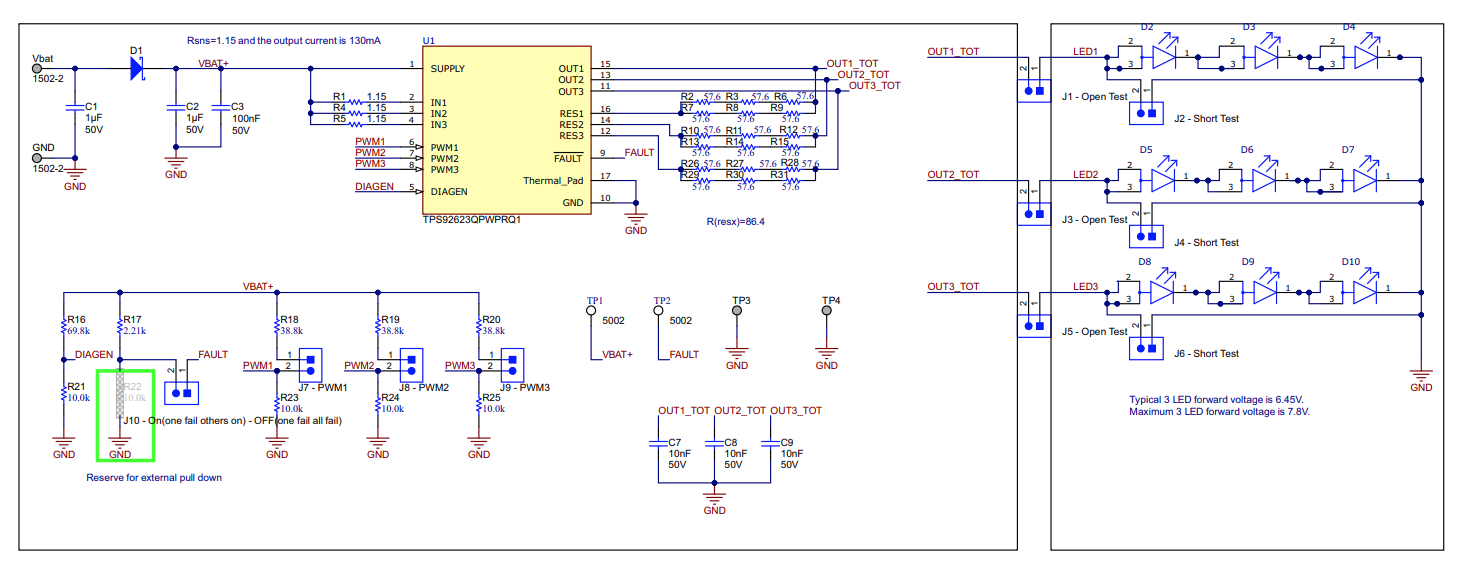

原理图
评估板信息
评估板型号
评估板图片
评估板介绍：适用于 TPS92623-Q1 具有热共享功能的汽车类三通道高侧 LED 驱动器的评估模块
特性
高侧 LED 驱动器
三通道，最大电流为 150mA
热共享功能
具有诊断功能，可避免错误的开路故障
使用手册
原理图
相关器件
适用于 CAN 和车辆网络的汽车双路0kV ESD 保护二极管
适用于汽车 SoC 且具有功能安全特性的多相降压转换器 PMIC
模拟开关和多路复用器
通过选择性唤醒实现局部联网的汽车类 CAN FD 收发器
购买渠道
现货分销商网站购买
电话
+86-400-819-8694
+852-3704-4888
+65-6579-2446
+886-2-7724-9372
