TPS92664-Q1——具有内部时钟和 EEPROM 的 16 通道低噪声 LED 矩阵管理器
收藏
分享
脑图
TPS92664-Q1
基本信息
描述：TPS92664 LED 矩阵管理器器件通过提供单个像素级 LED 控制来实现完全动态的自适应照明解决方案。该器件的 4 个串联集成开关各有 4 个子灯串，可绕过单个 LED。各个子灯串允许器件接受单个或多个电流源。
产品图片
简化版应用
产品特性
符合面向汽车应用的 AEC-Q100 标准
1 级：–40°C 至 +125°C 环境温度
器件 HBM 分类等级 H1C
器件 CDM 分类等级 C5
专为功能安全应用开发
有助于使 ISO 26262 系统设计满足 ASIL-B 要求的文档
16 个集成旁路开关
可编程 10 位 PWM 调光
可编程压摆率控制
LED 开路检测和保护
单 LED 短路检测
UART 串行通信
用于系统时钟的内部振荡器
用于同步器件的 LVDS 时钟驱动器
兼容上一代 LMM
兼容 CAN 收发器
集成 ADC
每个开关的 LED 电压
LED 电流监视器
内核温度
2x 通用 ADC 输入（兼容热敏电阻）
内部 EEPROM (MTP)
失效防护默认设置
客户校准数据
主要参数
通道数（#）：16
拓扑：浮动开关
TI 功能安全类别：Functional Safety-Capable
工作温度范围（℃）：-40 to 125
输入电压 (Min) (V)：4.5
输入电压（Max）（V）：60
输出电压 (Min) (V)：0
输出电压（Max）（V）：62
特点：故障检测、混合调光/移相、集成开关、LED开路检测、LED短路检测、精密调光控制、同步引脚、温度补偿
产品应用

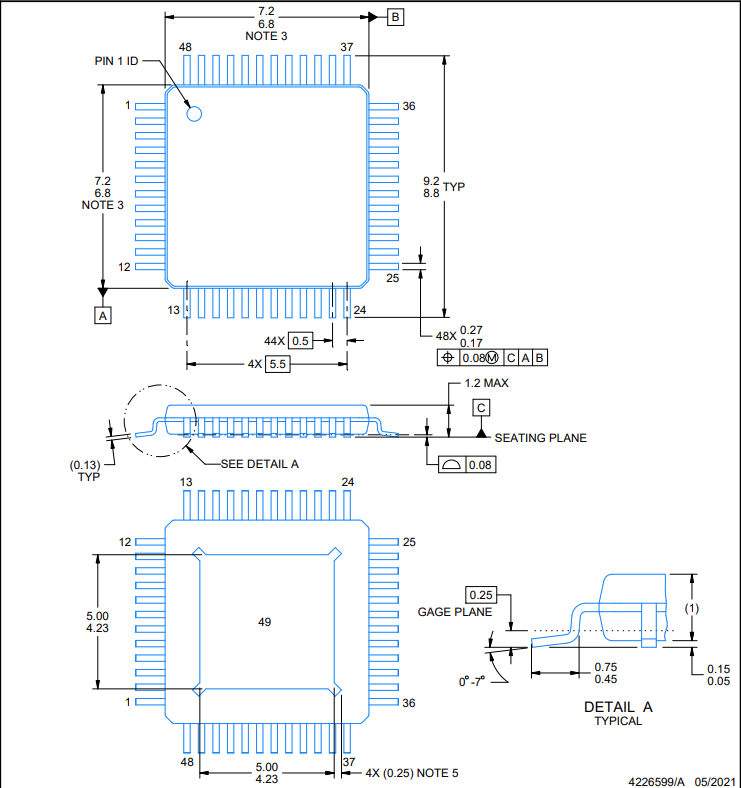

封装
资源链接
数据手册
文章
技术文章
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板型号
评估板图片
评估板介绍
特性
64 个 LED 的单独像素控制
四个可调电流源输出
用于系统控制的图形用户界面
相关器件
功能相似器件
适用于汽车前照灯系统的 12 通道高亮度 LED 矩阵管理器
适用于汽车前照灯系统的高亮度 LED 矩阵管理器
CAN、LIN 收发器和 SBC
ESD 和浪涌保护 IC
理想二极管/ORING 控制器
多通道 IC (PMIC)
线性和低压降 (LDO) 稳压器
