描述：TPS6287x-Q1 是具有远程差分检测功能的引脚对引脚6A、9A、12A 和 15A 同步降压直流/直流转换器系列。

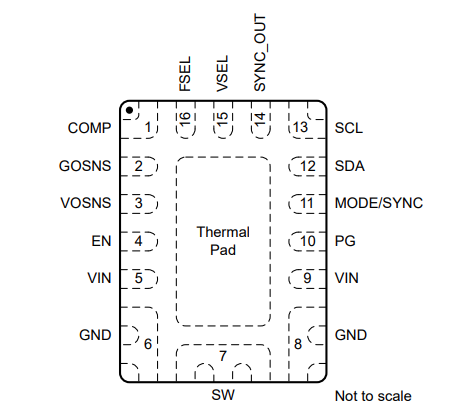

产品引脚功能图

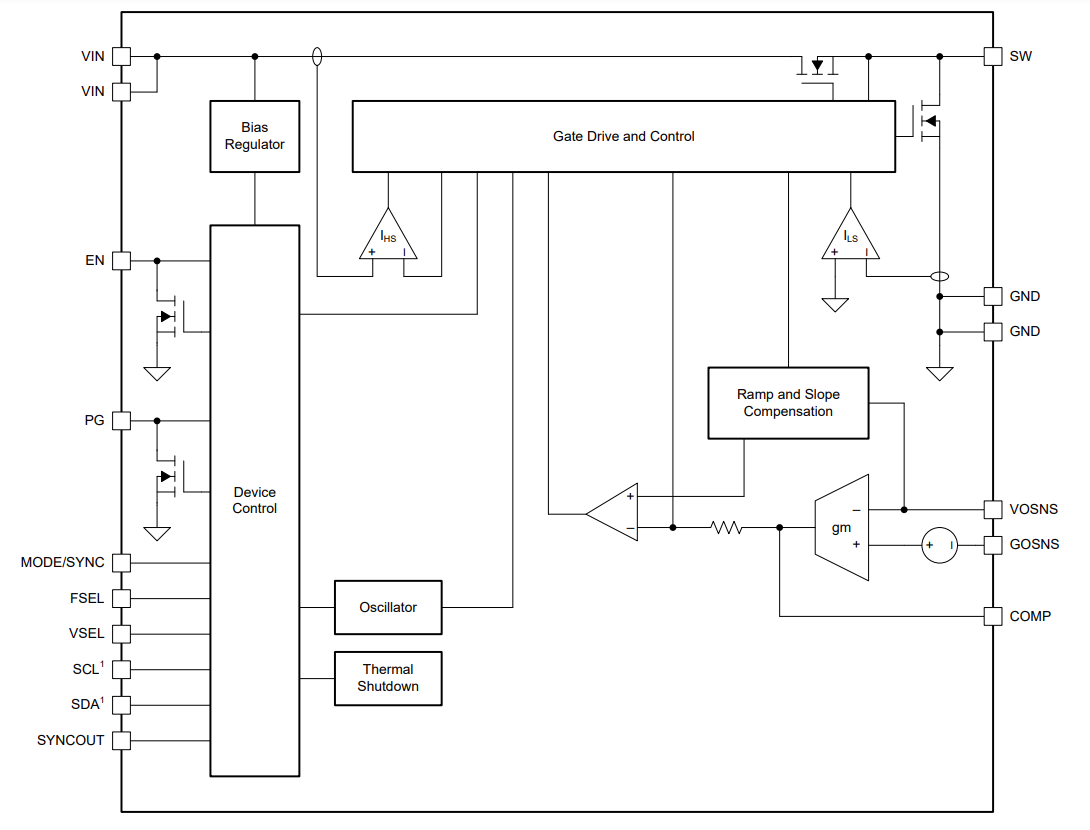

产品结构框图

输入电压范围为 2.7V 至 6V

引脚对引脚兼容器件系列：6A、9A、12A 和 15A

0.4V 至 0.71875V（阶跃为 1.25mV）

0.4V 至 1.0375V（阶跃为 2.5mV）

0.4V 至 1.675V（阶跃为 5mV）

输出电压精度为 ±1%

7mΩ 和 4.5mΩ 内部功率 MOSFET

可调节外部补偿

电阻可选启动输出电压

电阻可选开关频率

节电或强制 PWM 操作

与 I2C 兼容的接口频率高达 1MHz

远程差分检测

旨在提高输出电流能力的可选堆叠操作

热警告和热关断

精密使能输入

有源输出放电

可选展频时钟

具有窗口比较器的电源正常输出

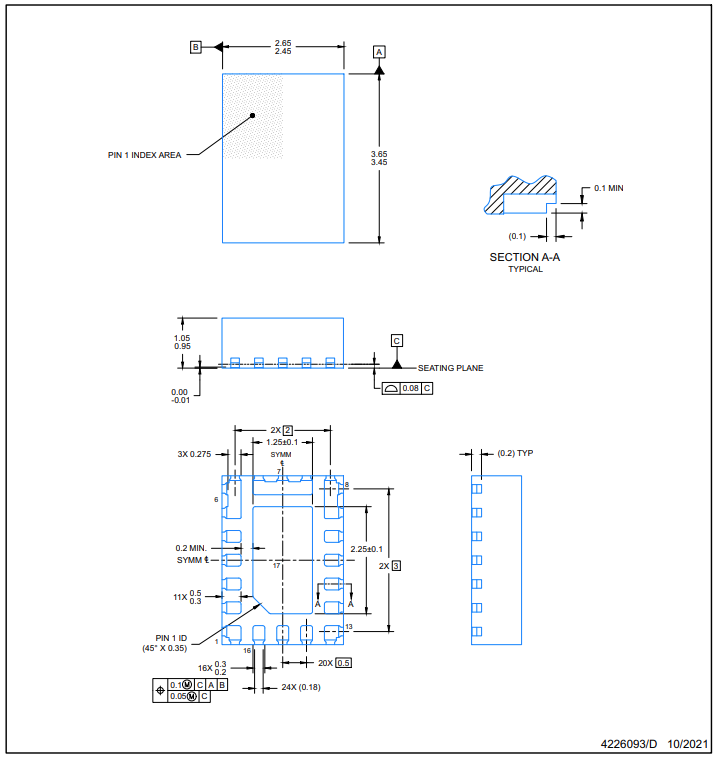

采用具有可湿性侧面的 2.55mm × 3.55mm × 1mmVQFN 封装

输入电压 (Min) (V)：2.7

输入电压 (Max) (V)：6

Vout (Min) (V)：0.4

输出电压（Max) (V）：3.3

输出（Max)（A）：6

智商 (Typ) (uA)：1750

开关频率(Min) (kHz)：1500

开关频率（Max) (kHz）：3000

特性：自适应/动态电压调节、差分远程感应、使能、固定输出、强制 PWM、频率同步、I2C/PMBus、轻负载效率、输出放电、过流保护、电源良好、软启动固定、扩频、同步整流 , UVLO 固定、可润湿侧面封装

工作温度范围（℃）：-40 to 125

Minimize the impact of the MLCC shortage on your power application

评估板图片

输入电压范围为 2.7V 至 6V

电阻可选启动输出电压

电阻可选开关频率

可实现轻负载效率的省电模式

与 I²C 兼容的接口
